Электродвигатель 103-H7126-6640 — стабильная работа в режимах частых пусков

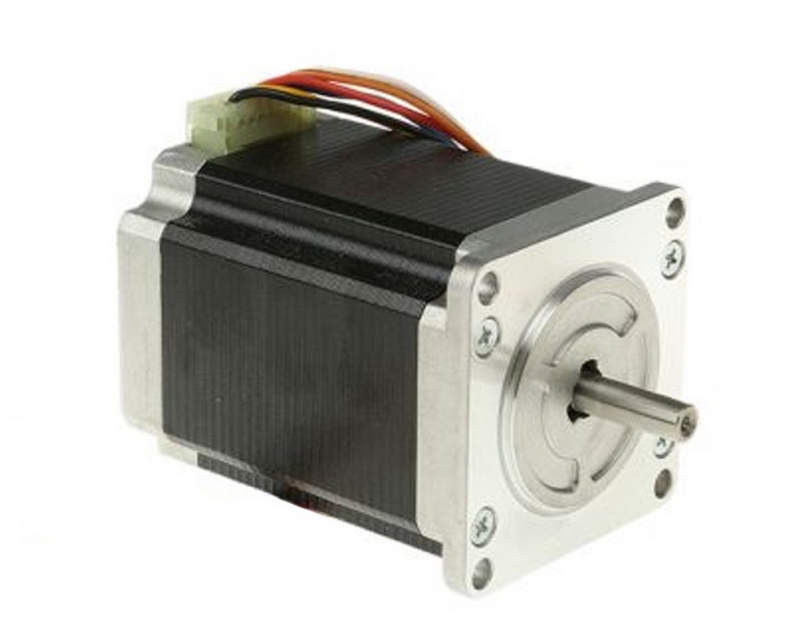

Электродвигатель SANYO 103-H7126-6640 относится к категории шаговых двигателей гибридного типа, предназначенных для применения в системах дискретного позиционирования и точного перемещения. Данный класс приводов широко используется в станках с ЧПУ, автоматизированных линиях, дозирующем оборудовании, робототехнике и приборах с программным управлением. Основное отличие шагового двигателя от асинхронного или коллекторного заключается в принципе работы: вращение осуществляется не непрерывно, а строго заданными угловыми шагами, что позволяет реализовать точное позиционирование без применения обратной связи.

Конструкция и общая архитектура двигателя

Двигатель SANYO 103-H7126-6640 выполнен по гибридной схеме; его конструкция объединяет особенности реактивного и постоянномагнитного шагового двигателя; в составе ротора используется постоянный магнит с зубчатой структурой; статор содержит несколько фазных обмоток, размещенных на полюсах с зубчатым профилем; при подаче импульсов на обмотки создается управляемое магнитное поле; ротор последовательно фиксируется в дискретных положениях. Основные конструктивные элементы включают:

• Статор с пакетами электротехнической стали;
• Фазные обмотки, изолированные термостойкими материалами;
• Ротор с постоянным магнитом и зубчатой поверхностью;
• Подшипниковые узлы качения;
• Выходной вал стандартного диаметра;
• Корпус с монтажными отверстиями под фланцевое крепление.

Гибридная конструкция обеспечивает повышенный крутящий момент при компактных габаритах; высокая точность шага достигается за счет большого числа зубцов ротора и статора.

Принцип работы и формирование шага

Работа двигателя основана на последовательном возбуждении фаз; каждая фаза при подаче тока создает магнитное поле; поле взаимодействует с магнитом ротора; ротор занимает положение минимальной магнитной энергии; при переключении фаз происходит поворот на фиксированный угол. Основные принципы функционирования включают:

• Дискретное вращение на фиксированный угол шага;
• Синхронизацию движения с управляющими импульсами;
• Отсутствие скольжения между полем и ротором;
• Фиксацию положения при наличии удерживающего тока;
• Зависимость скорости от частоты входных импульсов.

Типовой угол шага для гибридных двигателей данного форм-фактора составляет 1,8; это соответствует 200 шагам на оборот; при использовании микрошагового управления возможно деление шага на более мелкие углы; повышается плавность хода; снижается уровень вибрации.

Электрические характеристики и режимы питания

Электрические параметры определяют совместимость двигателя с драйверами и источниками питания. Для модели 103-H7126-6640 характерны следующие показатели:

• Номинальное напряжение фазы;
• Номинальный ток фазы;
• Сопротивление обмотки;
• Индуктивность обмотки;
• Количество фаз — обычно две;
• Схема подключения — биполярная или униполярная;
• Максимальный удерживающий момент;
• Пусковой и динамический момент.

Режимы работы включают:

• Полношаговый режим;
• Полушаговый режим;
• Микрошаговый режим;
• Режим удержания позиции;
• Режим ускорения и торможения с заданным профилем.

При полном шаге обеспечивается максимальный крутящий момент; при микрошаговом управлении уменьшается резонанс; повышается точность позиционирования; ток фаз формируется драйвером по синусоидальному или приближенному закону.

Динамические характеристики и момент

Крутящий момент шагового двигателя зависит от частоты импульсов; при низкой скорости достигается максимальный удерживающий момент; с ростом частоты импульсов момент снижается; это связано с индуктивностью обмоток и ограничением времени нарастания тока. Основные динамические параметры:

• Удерживающий момент при номинальном токе;
• Момент на валу при определенной скорости;
• Максимальная частота шагов;
• Резонансная частота;
• Допустимое ускорение;
• Инерционность ротора.

Для стабильной работы рекомендуется использовать профили разгона и торможения; резкий старт на высокой частоте может привести к пропуску шагов; в ответственных системах допускается применение энкодеров для контроля положения.

Механические параметры и монтаж

Механическая часть двигателя рассчитана на работу в составе прецизионных узлов. Основные характеристики включают:

• Типоразмер фланца;
• Диаметр и длину выходного вала;
• Допустимую радиальную нагрузку;
• Допустимую осевую нагрузку;
• Тип подшипников;
• Класс точности изготовления.

Фланцевое крепление обеспечивает точную центровку; вал может использоваться с муфтами, зубчатыми передачами, ременными приводами; допустимые нагрузки должны учитываться при проектировании кинематической схемы.

Тепловые условия и эксплуатационные требования

Шаговый двигатель нагревается даже в режиме удержания; ток в обмотках протекает постоянно; это приводит к выделению тепла; температура корпуса зависит от величины удерживающего тока и условий охлаждения. Эксплуатационные параметры включают:

• Допустимую температуру окружающей среды;
• Класс изоляции обмоток;
• Режим непрерывной работы;
• Режим работы с пониженным током удержания;
• Необходимость вентиляции при установке в закрытых корпусах.

Снижение тока в режиме покоя позволяет уменьшить нагрев; современные драйверы автоматически уменьшают ток после завершения перемещения.

Области применения

Модель 103-H7126-6640 применяется в системах, где требуется точное позиционирование без сложной обратной связи. Основные сферы использования:

• Станки с числовым программным управлением;
• 3D-принтеры и плоттеры;
• Автоматические дозаторы;
• Сортировочные механизмы;
• Приводы подачи;
• Медицинские приборы;
• Лабораторное оборудование.

Шаговый принцип управления позволяет реализовать простую и надежную систему перемещения; высокая повторяемость шага обеспечивает точность позиционирования.

Таким образом, электродвигатель SANYO 103-H7126-6640 представляет собой гибридный шаговый привод, предназначенный для систем дискретного перемещения; он сочетает компактную конструкцию, стабильный удерживающий момент и возможность точного управления по импульсному сигналу; применение различных режимов — полный шаг, полушаг, микрошаг — позволяет адаптировать двигатель под конкретные задачи; при правильном подборе драйвера, параметров тока и профиля ускорения обеспечивается надежная и предсказуемая работа в составе автоматизированных систем.
