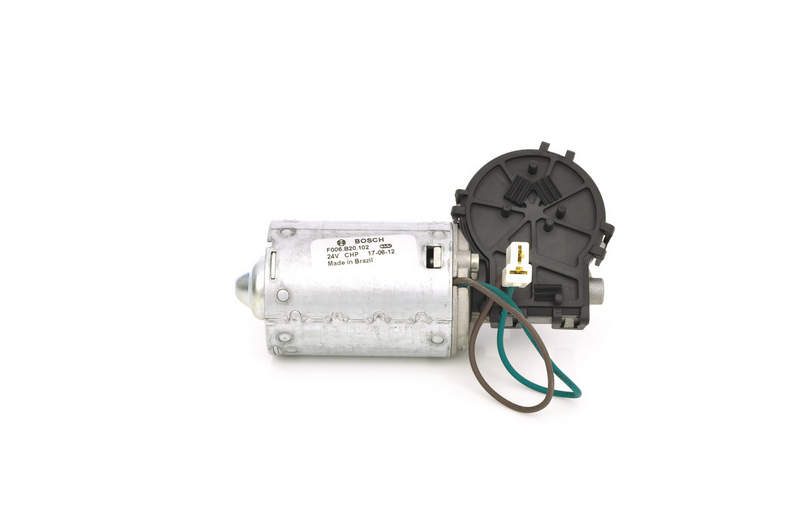

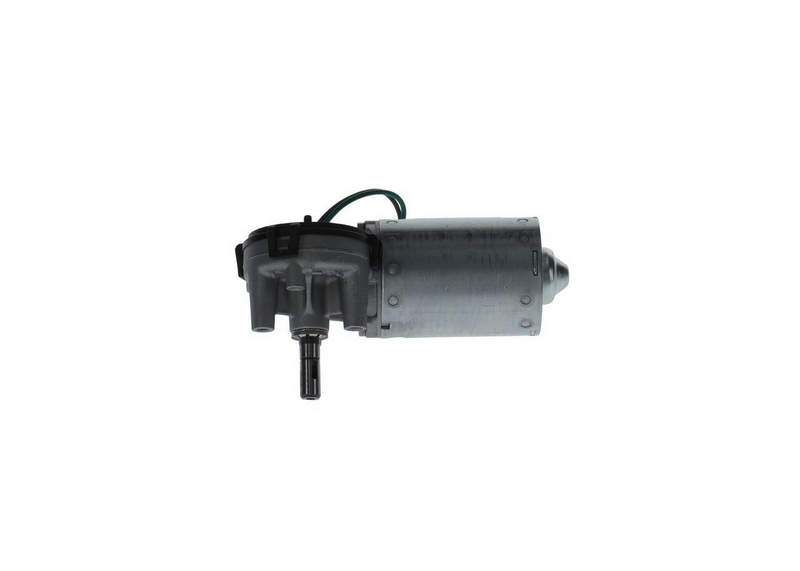

Электродвигатель Bosch F 006 B20 102: стабильная работа при напряжении 24 В

Электродвигатель Bosch F 006 B20 102 (маркировка F006B20102, обозначение CHP24V) относится к классу низковольтных электродвигателей постоянного тока, предназначенных для работы в составе автономных и бортовых систем, а также промышленного оборудования с напряжением питания 24 В. Данный тип двигателя ориентирован на применение в условиях ограниченного пространства, повышенных требований к надежности и стабильности параметров при длительной эксплуатации. Конструкция предусматривает компактность, устойчивость к вибрационным нагрузкам и работу в циклических режимах.

Конструктивное исполнение

Для понимания эксплуатационных возможностей необходимо рассмотреть основные конструктивные элементы двигателя:

• тип машины: электродвигатель постоянного тока;
• номинальное напряжение питания: 24 В;
• исполнение корпуса: металлический корпус цилиндрической формы;
• тип охлаждения: естественное воздушное;
• тип подшипниковых узлов: шариковые или втулочные подшипники, рассчитанные на продолжительную работу;
• тип коллектора: медный коллектор с графитовыми щетками;
• вал: стальной, с возможностью передачи крутящего момента через муфту или шестерню;
• класс изоляции: термостойкая изоляция обмоток;
• степень защиты: исполнение, рассчитанное на эксплуатацию в составе закрытых агрегатов.

Корпус двигателя обеспечивает механическую защиту внутренних компонентов; одновременно выполняет функцию теплоотвода; снижает влияние внешних электромагнитных помех; обеспечивает стабильность геометрии при температурных колебаниях.

Принцип работы

Работа двигателя основана на взаимодействии магнитного поля статора и тока в обмотках якоря. При подаче постоянного напряжения 24 В на щеточно-коллекторный узел формируется ток в обмотке якоря; в магнитном поле создается электромагнитный момент; якорь начинает вращаться; механическая энергия передается на выходной вал. Основные физические процессы включают:

• возникновение электромагнитной силы при прохождении тока через проводник в магнитном поле;
• переключение секций обмотки посредством коллектора;
• формирование крутящего момента пропорционально силе тока;
• зависимость частоты вращения от приложенного напряжения и нагрузки.

Регулирование скорости может осуществляться изменением напряжения питания; широтно-импульсной модуляцией; изменением сопротивления в цепи; применением электронных контроллеров.

Электрические характеристики

Ключевые электрические параметры двигателя определяют его область применения и совместимость с системами питания:

• номинальное напряжение: 24 В постоянного тока;
• рабочий ток: зависит от нагрузки и режима эксплуатации;
• пусковой ток: кратковременно превышает номинальное значение;
• мощность: определяется произведением напряжения и тока;
• крутящий момент: пропорционален току якоря;
• частота вращения: зависит от величины питающего напряжения и механической нагрузки;
• КПД: определяется потерями в обмотках; механическими потерями; потерями на трение и вентиляцию.

При работе без нагрузки двигатель развивает максимальную частоту вращения; при увеличении сопротивления на валу возрастает ток; увеличивается крутящий момент; снижается скорость.

Режимы работы

Эксплуатация возможна в различных режимах, что расширяет функциональность двигателя:

• продолжительный режим S1;
• кратковременный режим S2;
• повторно-кратковременный режим S3;
• циклическая работа с переменной нагрузкой;
• работа в режиме частых пусков и остановов;
• работа с реверсом направления вращения.

В продолжительном режиме двигатель функционирует при стабильной нагрузке; температура обмоток достигает установившегося значения; обеспечивается расчетный срок службы. В кратковременном режиме допускается повышенная нагрузка; тепловой баланс не успевает установиться; после остановки происходит охлаждение. В повторно-кратковременном режиме учитывается соотношение времени работы и паузы; контролируется нагрев.

Механические характеристики

Механические параметры определяют устойчивость двигателя к внешним воздействиям:

• диаметр и длина корпуса: компактные габариты;
• масса: сниженная, для установки в мобильные узлы;
• допустимая радиальная нагрузка на вал;
• допустимая осевая нагрузка;
• максимальная частота вращения;
• предел допустимого крутящего момента;
• виброустойчивость;
• устойчивость к температурным колебаниям.

Конструкция рассчитана на эксплуатацию в условиях умеренной вибрации; возможны кратковременные перегрузки; допускается работа в диапазоне температур, соответствующем промышленным требованиям.

Тепловые и эксплуатационные особенности

Тепловой режим является критическим фактором надежности. Нагрев обусловлен: сопротивлением обмоток; трением в подшипниках; искрением на коллекторе; механическими потерями. Для обеспечения стабильной работы учитываются:

• допустимая температура обмоток;
• условия вентиляции;
• продолжительность непрерывной нагрузки;
• качество питания;
• чистота контактных поверхностей.

Регулярное техническое обслуживание включает: контроль состояния щеток; проверку износа коллектора; очистку вентиляционных каналов; контроль крепежа.

Области применения

Двигатель данного типа применяется в оборудовании, где требуется питание 24 В и надежная работа в автономных системах:

• промышленная автоматика;
• транспортные и бортовые системы;
• насосные агрегаты малой мощности;
• исполнительные механизмы;
• механизмы подачи;
• вентиляционные модули;
• системы управления заслонками;
• приводы вспомогательных устройств.

Компактность и совместимость с низковольтными источниками питания делают его удобным для интеграции в мобильные комплексы и распределенные системы.

Таким образом, электродвигатель Bosch F 006 B20 102 (F006B20102 / CHP24V) представляет собой надежный низковольтный привод постоянного тока, рассчитанный на эксплуатацию в составе промышленного и мобильного оборудования. Его конструкция обеспечивает стабильность параметров; гибкость в выборе режимов работы; совместимость с системами 24 В; достаточный крутящий момент для приводов малой и средней мощности. При корректном подборе и соблюдении тепловых режимов двигатель демонстрирует продолжительный срок службы и устойчивость к эксплуатационным нагрузкам.
