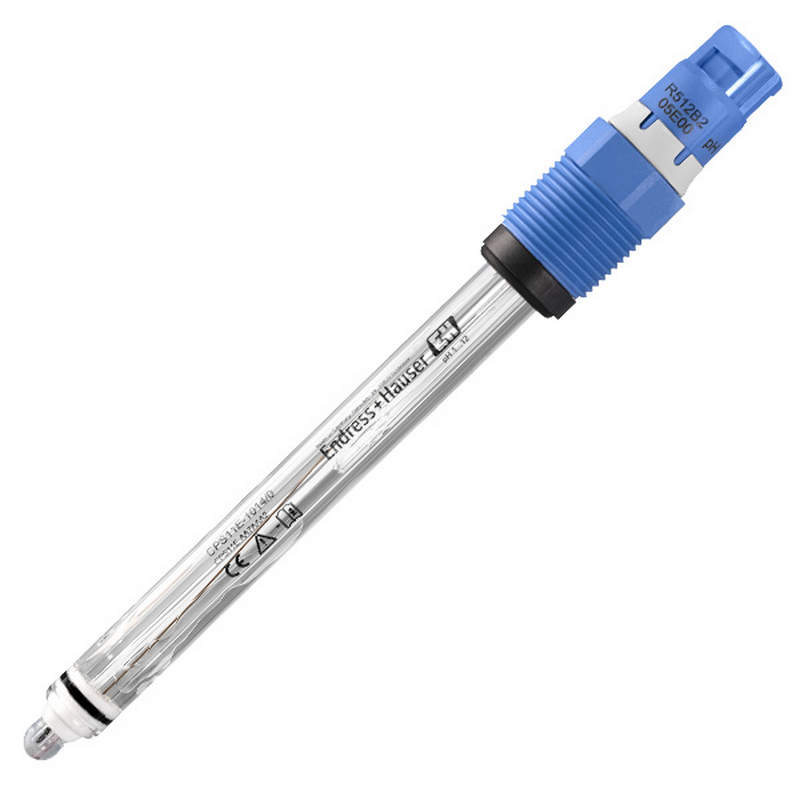

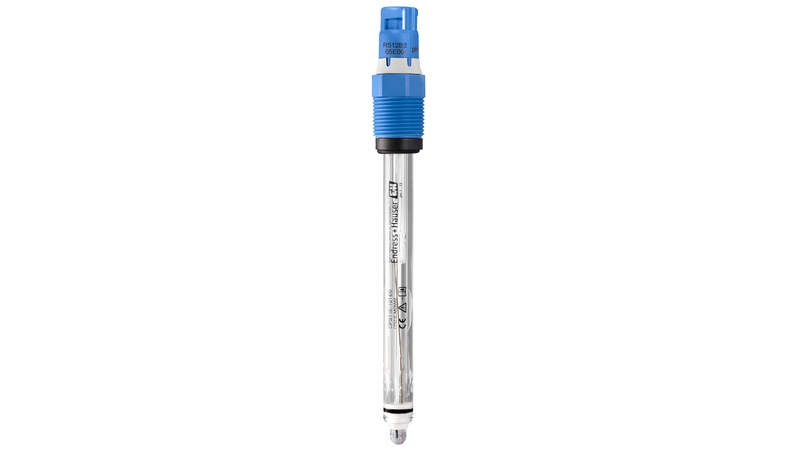

Промышленный pH-датчик <strong>Endress+Hauser CPS11E-BA7BTA2</strong> для непрерывного контроля процессов

В технологических процессах химической, пищевой и водоочистной промышленности требуется непрерывный контроль кислотности растворов. Значение pH влияет на протекание реакций, коррозию оборудования и качество конечного продукта. Для автоматического измерения применяются комбинированные pH-электроды — датчики, объединяющие измерительный и сравнительный элементы в одном корпусе. Модель Endress+Hauser CPS11E-BA7BTA2 предназначена для длительной работы в проточных и погружных системах и обеспечивает стабильную передачу сигнала в измерительные преобразователи.

Основные технические характеристики

Для оценки возможностей датчика необходимо перечислить электрические и метрологические параметры:

• тип датчика — комбинированный стеклянный pH-электрод;
• принцип измерения — потенциометрический;
• диапазон измерения — полный диапазон кислотности растворов;
• температурная компенсация — встроенный датчик температуры;
• электрическое соединение — цифровой или аналоговый интерфейс датчиков процесса;
• встроенная память — хранение калибровочных данных;
• электролит — гелевый или полимерный, не требующий долива;
• диафрагма — загрязнеустойчивая, для мутных сред;
• рабочее давление — промышленный диапазон;
• рабочая температура — технологические жидкости и горячая вода;
• время отклика — быстрое, при изменении кислотности;
• устойчивость к химии — кислоты, щёлочи, соли;
• длина корпуса — стандартный промышленный формат для арматур;
• монтаж — погружной или проточный.

Конструктивное исполнение

Датчик выполнен в виде герметичного цилиндрического корпуса с защитным наконечником. Конструкция рассчитана на длительное пребывание в жидкости без обслуживания. Состав элементов:

• измерительная стеклянная мембрана;
• встроенный электрод сравнения;
• электролитный резервуар;
• диафрагма диффузии;
• термодатчик температуры;
• электронный модуль хранения параметров;
• резьбовой или арматурный монтажный участок;
• защитный колпачок для транспортировки.

Мембрана изготовлена из специального стекла, чувствительного к активности ионов водорода. Поверхность стекла гидратируется при контакте с водой и формирует измерительный потенциал.

Принцип работы

Работа основана на электрохимическом измерении разности потенциалов между стеклянной мембраной и внутренним эталонным электродом. Последовательность формирования сигнала:

• раствор контактирует со стеклянной мембраной;
• ионы водорода взаимодействуют с гидратированным слоем;
• на поверхности возникает электрический потенциал;
• сравнительный электрод создаёт опорное напряжение;
• электронный преобразователь фиксирует разность потенциалов;
• значение переводится в единицы pH;
• температурный датчик корректирует результат.

Потенциал изменяется пропорционально логарифму концентрации ионов водорода, что соответствует шкале pH.

Режимы измерения

Электрод может работать в различных технологических условиях. В зависимости от среды используются следующие режимы:

• непрерывный контроль кислотности;
• периодическое лабораторное измерение;
• измерение в протоке;
• измерение в резервуаре;
• контроль нейтрализации;
• контроль промывочных растворов;
• работа при переменной температуре.

Система автоматически учитывает температурную зависимость электродного потенциала.

Температурная компенсация

Измерение pH зависит от температуры раствора, поэтому применяется встроенный термодатчик.

• Происходят следующие процессы:
• измеряется текущая температура;
• рассчитывается теоретический наклон характеристики;
• корректируется коэффициент преобразования;
• исключается погрешность при нагреве или охлаждении.

Это позволяет сохранять точность при колебаниях температуры среды.

Особенности эксплуатации

Для стабильных показаний необходимо соблюдать условия эксплуатации:

• регулярная калибровка буферными растворами;
• промывание мембраны от загрязнений;
• хранение во влажной среде;
• защита от механических ударов;
• избегание высыхания мембраны;
• периодическая проверка отклика;
• контроль срока службы электролита.

При правильной эксплуатации сохраняется высокая точность и воспроизводимость измерений.

Области применения

Датчик используется в различных отраслях промышленности:

• водоподготовка и очистные сооружения;
• пищевое производство;
• фармацевтика;
• химические реакторы;
• гальванические линии;
• системы нейтрализации стоков;
• контроль бассейнов и водоёмов;
• лабораторные установки.

Для корректного выбора pH-датчика необходимо учитывать химический состав среды, температуру и давление. Компания «Олниса» выполняет обеспечивает оперативную поставку оборудования под конкретные технологические условия.

Таким образом, комбинированный pH-электрод Endress+Hauser CPS11E-BA7BTA2 предназначен для непрерывного контроля кислотности в технологических процессах. Он объединяет измерительный и сравнительный элементы в одном корпусе, обеспечивает стабильный сигнал и подходит для автоматизированных систем анализа. Правильная эксплуатация и калибровка позволяют поддерживать высокую точность измерений в течение длительного времени.
