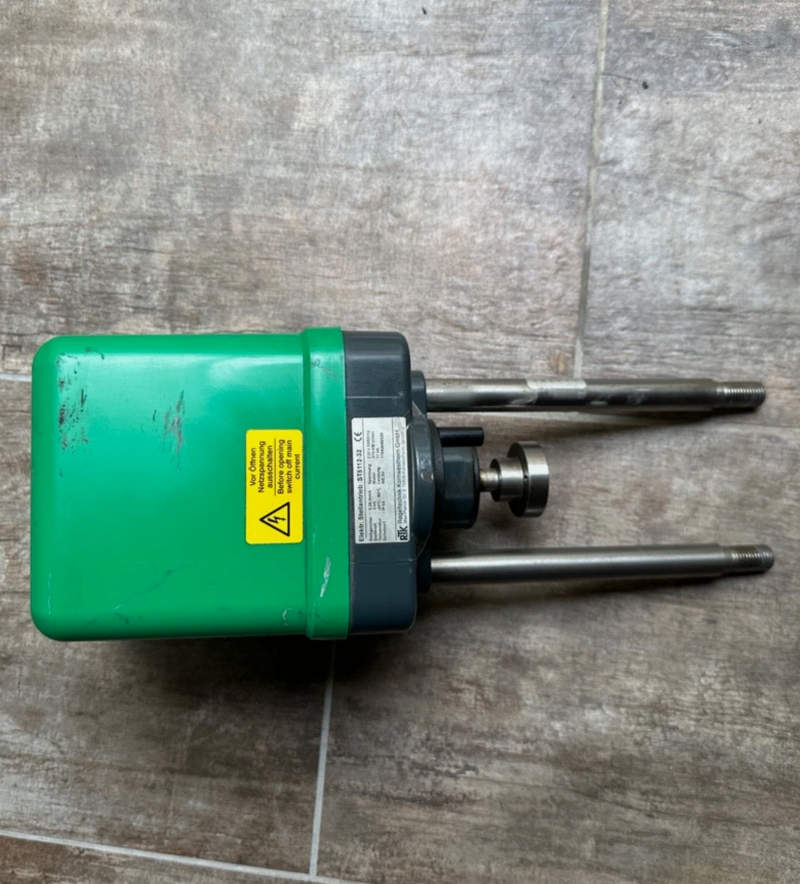

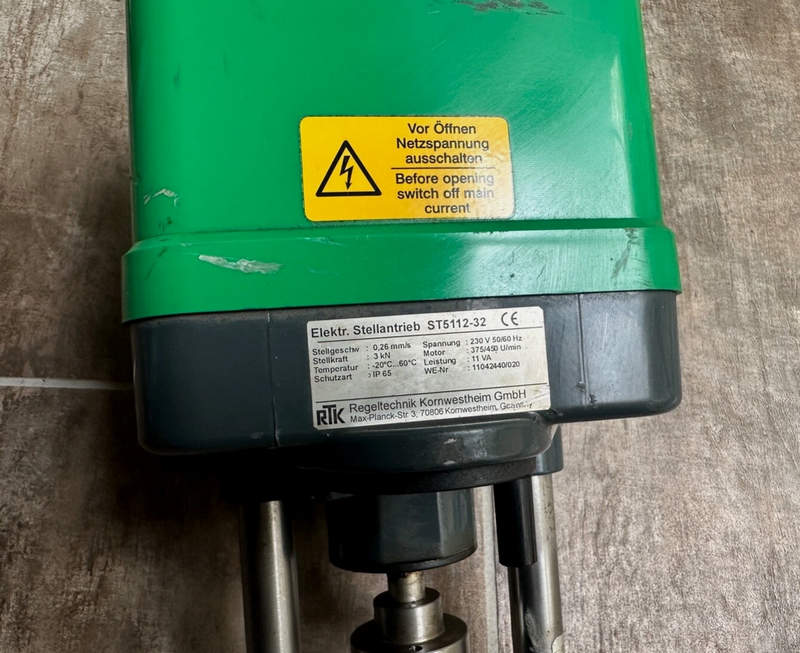

Электропривод RTK ST5112-32 — стабильное управление потоками в сложных технологических процессах

Электрический привод RTK ST5112-32 предназначен для управления запорно-регулирующей арматурой — клапанами, заслонками, шаровыми кранами и регулирующими органами трубопроводов. Устройство преобразует электрическую энергию в механическое вращательное движение штока, обеспечивая точное позиционирование и автоматическое регулирование расхода среды. Привод применяется в тепловых пунктах, системах водоснабжения, вентиляции, энергетических и технологических установках, где требуется дистанционное управление и стабильность положения.

Основные технические характеристики

Рабочие возможности привода определяются его усилием, скоростью и типом управления. Ниже представлены ключевые параметры ST5112-32:

• тип привода — электромеханический с редукторной передачей;
• крутящий момент — средний диапазон, рассчитан на управление регулирующими клапанами DN до промышленного типоразмера;

• ход штока — линейный через винтовую передачу или поворотный через рычажный механизм;
• питание — переменный ток промышленной сети;
• частота — 50/60 Гц;
• скорость перемещения — стабильная, зависит от передаточного числа редуктора;
• класс защиты — промышленное исполнение, защищён от пыли и влаги;
• температура эксплуатации — допускается работа в неотапливаемых помещениях;
• режим работы — длительный S1 с периодическими пусками;
• встроенные концевые выключатели — ограничение крайних положений.

Конструктивное исполнение

Механическая часть разработана для продолжительной эксплуатации и устойчивости к нагрузкам. Конструктивные особенности:

• корпус — литой металлический, устойчивый к вибрациям;
• редуктор — многоступенчатый зубчатый, снижает обороты двигателя;
• электродвигатель — асинхронный с термозащитой;
• муфта — предохранительная, защищает арматуру от перегрузки;
• шток — соединён с клапаном через адаптер;
• ручной дублёр — маховик для аварийного управления;
• клеммная коробка — для подключения питания и сигналов;
• индикатор положения — механическая шкала на корпусе;
• концевые выключатели — регулируемые кулачками.

Принцип работы

Работа привода основана на передаче вращения от электродвигателя к регулирующему органу. Последовательность действия:

• на привод подаётся управляющий сигнал;
• электродвигатель начинает вращение;
• редуктор снижает скорость и увеличивает момент;
• вращение передаётся на выходной вал;
• шток клапана перемещается в нужное положение;
• при достижении уставки срабатывает концевой выключатель;
• двигатель отключается и положение фиксируется.

Режимы управления

Привод поддерживает несколько способов управления, применяемых в автоматике:

• двухпозиционный режим — полностью открыт или закрыт;
• позиционный режим — установка промежуточного положения;
• дистанционный режим — управление от контроллера;
• ручной режим — управление маховиком при отключённом питании;
• режим аварийного закрытия — возврат в безопасное положение;
• режим регулирования — работа в контуре обратной связи.

Эксплуатационные режимы

При эксплуатации привод может работать в различных условиях нагрузки:

• режим постоянного регулирования — поддержание расхода;
• режим редких переключений — запорная функция;
• режим циклической работы — частые перемещения;
• режим удержания — фиксированное положение без движения;
• режим перегрузки — защита муфтой и тепловым реле;
• режим диагностики — проверка конечных положений.

Условия эксплуатации

Для стабильной работы требуется соблюдение условий установки:

• монтаж на арматуру через адаптер;
• защита от прямого попадания воды;
• наличие заземления;
• регулярная проверка крепления;
• периодическая смазка редуктора;
• настройка концевых выключателей после монтажа.

Области применения

Привод применяется в системах автоматического регулирования:

• тепловые пункты отопления;
• системы водоснабжения;
• вентиляция и кондиционирование;
• энергетические установки;
• технологические линии;
• паровые и водяные контуры;
• регулирующие клапаны котельных.

Таким образом, электрический привод RTK ST5112-32 является универсальным исполнительным механизмом для управления трубопроводной арматурой. Надёжная механика, возможность автоматического регулирования и устойчивость к нагрузкам обеспечивают его применение в широком спектре инженерных систем.
