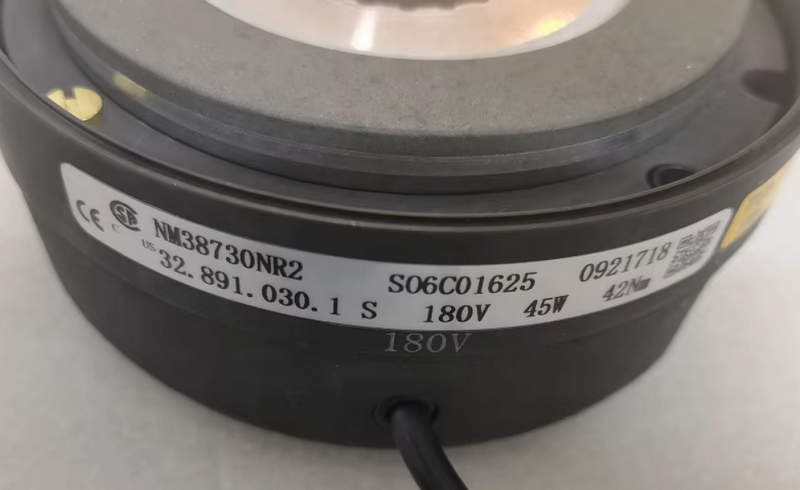

Тормоз SWF Krantechnik NM38730NR2: надежная фиксация в различных узлах

Электромагнитный тормоз SWF Krantechnik NM38730NR2 предназначен для удержания и остановки вращающихся частей подъёмных механизмов, прежде всего электродвигателей тельферов и крановых приводов. Устройство обеспечивает мгновенную фиксацию вала при снятии питания и предотвращает самопроизвольное движение груза. Тормоз относится к категории нормально-замкнутых пружинных тормозов, что повышает безопасность — при отключении напряжения механизм автоматически блокируется.

Основные технические характеристики

Рабочие возможности тормоза определяются электромагнитной системой и механическим усилием прижима. Ниже приведены ключевые параметры:

• тип тормоза — электромагнитный дисковый, пружинного действия;
• номинальное напряжение катушки — 24 В DC или 230 В AC через выпрямитель;
• потребляемая мощность — невысокая, рассчитана на длительную работу;
• тормозной момент — рассчитан на удержание номинальной нагрузки подъёмного механизма;
• время срабатывания — доли секунды после снятия питания;
• время отпускания — минимальное при подаче напряжения;
• температура эксплуатации — от −20 до +60 C;
• ресурс срабатываний — сотни тысяч циклов включения;
• степень защиты — предназначен для работы внутри корпуса двигателя.

Конструкция устройства

Тормоз выполнен как компактный узел, устанавливаемый на вал электродвигателя. Конструктивные особенности:

• корпус — металлический, рассчитан на вибрации и ударные нагрузки;
• электромагнит — катушка с магнитопроводом, создаёт усилие растормаживания;

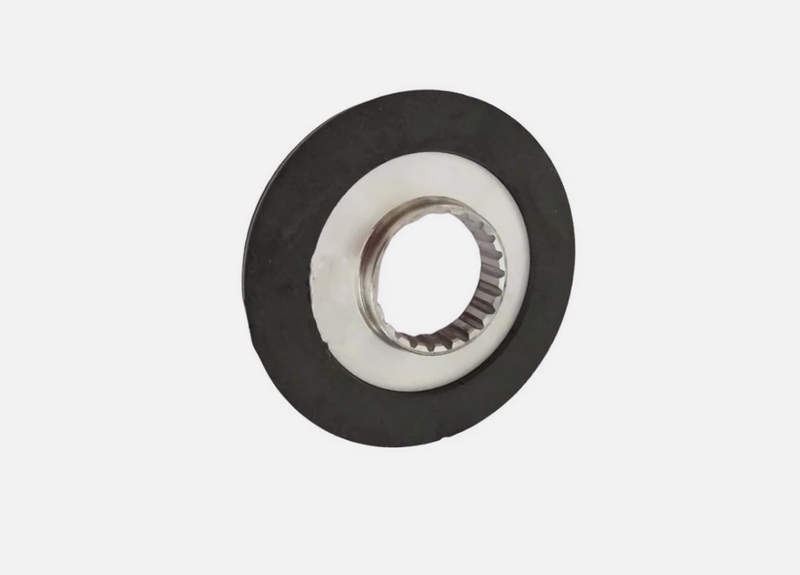

• тормозной диск — фрикционный, закреплён на валу двигателя;
• якорь — подвижная пластина, притягивается электромагнитом;
• пружины — создают прижим при отсутствии питания;
• фрикционные накладки — из износостойкого материала, обеспечивают плавное торможение;
• регулировочные винты — настройка воздушного зазора;
• ручное растормаживание — предусмотрен механический рычаг.

Принцип работы

Работа тормоза основана на взаимодействии пружин и магнитного поля. Последовательность действия:

• при отсутствии напряжения пружины прижимают диск;
• вал двигателя блокируется;
• при подаче питания катушка создаёт магнитное поле;
• якорь притягивается к магнитопроводу;
• диск освобождается и вал вращается;
• при отключении питания пружины вновь фиксируют вал.

Режимы эксплуатации

Тормоз способен работать в различных режимах подъёмного механизма. Основные режимы:

• режим удержания — фиксация груза в статическом положении;
• режим остановки — мгновенное торможение при выключении двигателя;
• режим аварийной защиты — блокировка при пропадании питания;
• режим циклической работы — частые пуски и остановки;
• режим регулировки — настройка зазора после износа накладок;
• режим ручного освобождения — обслуживание оборудования.

Условия эксплуатации

Для стабильной работы необходимо соблюдать условия установки и окружающей среды:

• монтаж соосно валу двигателя;
• защита от попадания масла на фрикционные поверхности;
• контроль воздушного зазора;
• периодическая проверка износа накладок;
• правильное подключение выпрямителя;
• отсутствие перегрева катушки.

Области применения

Тормоз применяется в подъёмно-транспортных механизмах:

• мостовые и консольные краны;
• электрические тали;
• подъёмные лебёдки;
• складские подъёмники;
• конвейерные приводы с удержанием;
• позиционирующие механизмы.

Преимущества конструкции

Использование тормоза обеспечивает эксплуатационные достоинства:

• автоматическая блокировка при отключении питания;
• высокая безопасность подъёма груза;
• простая регулировка;
• устойчивость к вибрациям;
• длительный ресурс;
• компактные размеры;
• надёжная работа в промышленной среде.

Таким образом, электромагнитный тормоз SWF Krantechnik NM38730NR2 является ключевым элементом безопасности подъёмных приводов. Его пружинная конструкция, высокая надёжность и быстрый отклик обеспечивают стабильную работу механизмов и предотвращают аварийные ситуации. Компания «Олниса» обеспечивает оперативную поставку оборудования.
