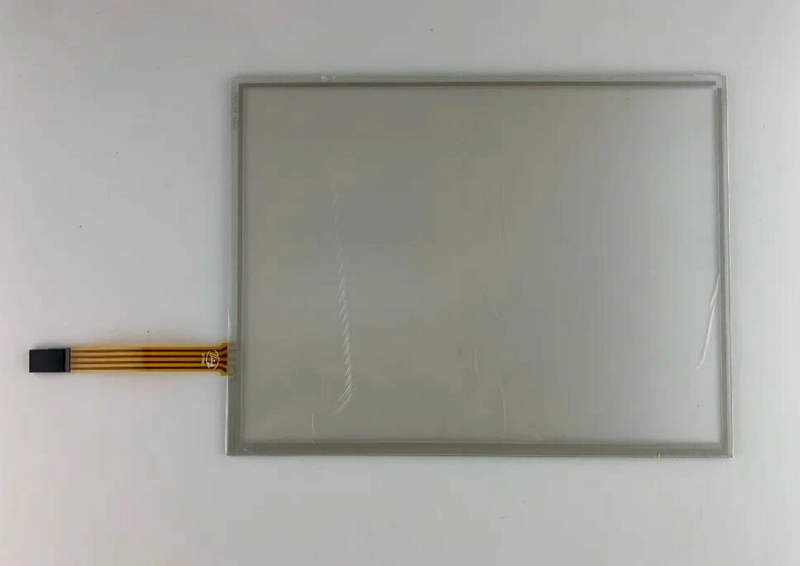

Сенсорная панель STouch ST-104003: надежность в режиме непрерывной эксплуатации

Сенсорный экран STouch ST-104003 относится к устройствам человеко-машинного интерфейса и предназначен для визуализации параметров и управления технологическими процессами. Экран применяется в составе операторских панелей, шкафов автоматики и встраиваемых терминалов. Основная функция устройства — отображение информации, ввод команд оператором и передача данных в контроллер системы управления. Конструкция ориентирована на промышленную эксплуатацию, где важны устойчивость к помехам, долговечность и стабильная работа при непрерывной нагрузке.

Параметры дисплея

Качество отображения и читаемость информации определяются характеристиками матрицы и подсветки. Ниже перечислены основные параметры экрана:

• диагональ — около 10,4 дюйма;
• тип матрицы — TFT LCD;
• разрешение — 800×600 либо близкое промышленное значение;
• цветопередача — десятки тысяч оттенков, достаточные для мнемосхем и графиков;
• яркость — регулируемая, обеспечивает видимость при искусственном освещении;
• контрастность — стабильная, позволяет различать элементы интерфейса;
• углы обзора — широкие по горизонтали и вертикали;
• ресурс подсветки — десятки тысяч часов непрерывной работы;
• время отклика — быстрое, подходит для динамических показаний.

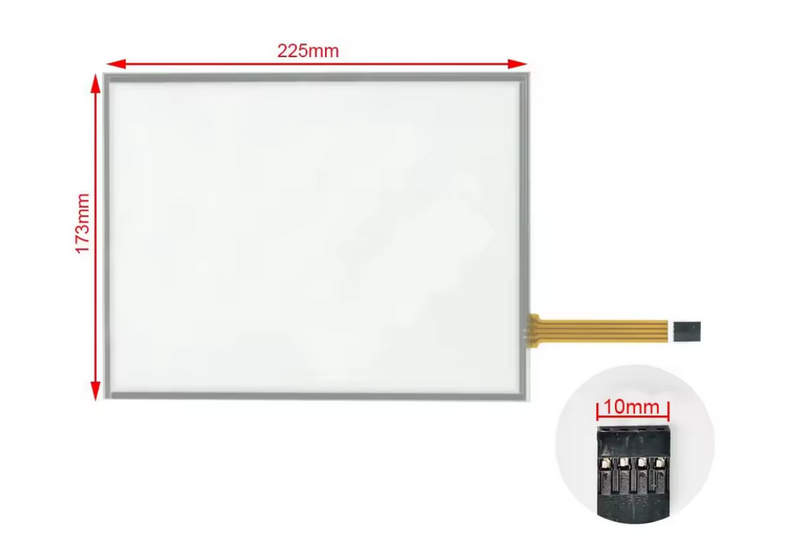

Сенсорная панель

Функция ввода реализована через сенсорную поверхность, рассчитанную на промышленное применение. Характеристики управления:

• тип сенсора — резистивный;
• реакция на нажатие — пальцем, стилусом или в перчатке;
• точность позиционирования — высокая, допускает работу с мелкими кнопками;
• стойкость к загрязнениям — сохраняет работоспособность при пыли и влаге;
• ресурс касаний — рассчитан на длительную эксплуатацию;
• калибровка — программная настройка координат;
• защитное покрытие — устойчиво к истиранию.

Электрические характеристики

Надёжность работы обеспечивается стабильными параметрами питания и внутренней электроникой. Основные параметры:

• питание — 24 В DC;
• допустимый диапазон — примерно 20...28 В DC;
• потребляемая мощность — умеренная, рассчитана на постоянную работу;
• защита — от переполюсовки и скачков напряжения;
• электромагнитная совместимость — промышленный уровень;
• встроенные часы — поддержание времени при отключении питания;
• энергонезависимая память — хранение конфигурации.

Интерфейсы связи

Экран предназначен для обмена данными с контроллерами и другими устройствами. Ниже перечислены доступные интерфейсы:

• Ethernet — подключение к сети управления;
• RS-232 — сервисная и коммуникационная связь;
• RS-485 — работа с промышленными протоколами;
• USB — загрузка проекта и обновление;
• поддержка протоколов — обмен с ПЛК и модулями ввода-вывода;
• многоканальная связь — одновременная работа с несколькими устройствами.

Принцип работы

Экран выполняет функции отображения и передачи данных между оператором и контроллером. Последовательность работы:

• контроллер передаёт переменные значения;
• процессор панели формирует графический интерфейс;
• информация выводится на дисплей;
• оператор касается элемента управления;
• координаты касания преобразуются в команду;
• команда отправляется в систему управления;
• параметры обновляются в реальном времени.

Режимы эксплуатации

Панель может функционировать в различных режимах взаимодействия:

• режим мониторинга — отображение параметров без изменения;
• режим управления — ввод команд оператором;
• режим настройки — изменение уставок и рецептов;
• режим обслуживания — диагностика оборудования;
• режим тревоги — отображение аварийных сообщений;
• сетевой режим — обмен данными с несколькими контроллерами.

Конструкция и монтаж

Физическое исполнение адаптировано для установки в шкафы автоматики. Особенности:

• тип монтажа — встраиваемый в панель;
• крепление — прижимные фиксаторы;
• передняя панель — повышенная защита от пыли и влаги;
• корпус — промышленный пластик или металл;
• охлаждение — пассивное;
• доступ к разъёмам — с тыльной стороны.

Условия эксплуатации

Для стабильной работы необходимо соблюдать рабочие условия:

• температура — примерно от 0 до +50 C;
• влажность — без конденсации;
• установка — внутри шкафа;
• отсутствие прямых солнечных лучей;
• вибрация — в пределах промышленной нормы;
• регулярная очистка поверхности.

Области применения

Экран используется в различных автоматизированных системах:

• управление технологическими линиями;
• насосные станции;
• вентиляционные установки;
• станки и оборудование;
• энергетические шкафы;
• системы диспетчеризации зданий;
• лабораторные установки.

Преимущества применения

Использование панели обеспечивает ряд практических достоинств:

• наглядное управление процессом;
• уменьшение количества кнопок на шкафу;
• быстрая настройка параметров;
• повышение информативности системы;
• удобство обслуживания;
• компактность решения;
• универсальность подключения.

Таким образом, сенсорный экран STouch ST-104003 является универсальным интерфейсом взаимодействия оператора с системой управления. Надёжность, удобство управления и гибкость настройки делают его эффективным элементом автоматизированных установок.
