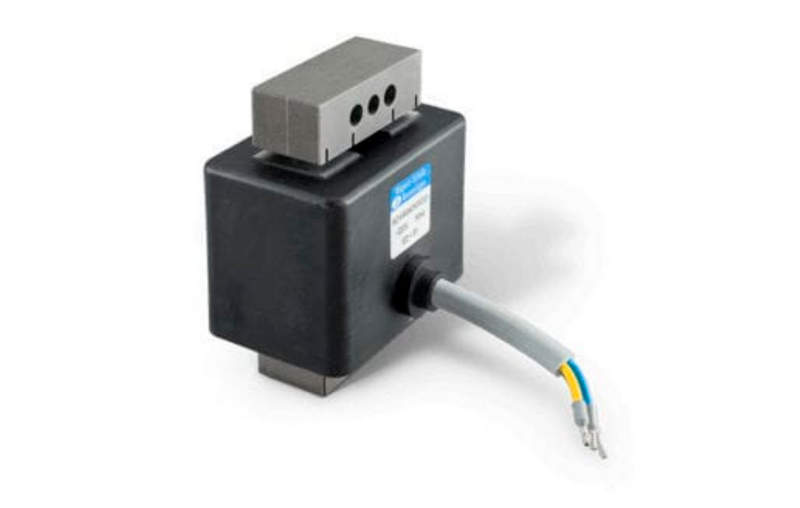

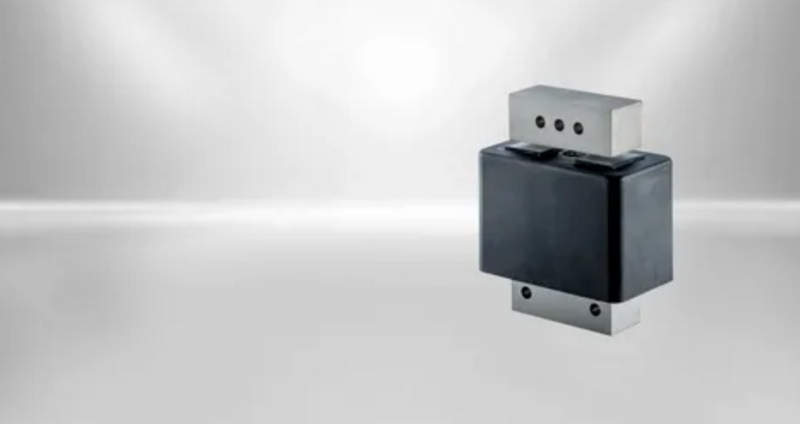

Электрический вибромагнит YZAW 080 X00 D19 110V 50Hz 251VA S 2.5 от MAGRIS: стабильная вибрация для промышленного оборудования

Во многих технологических процессах требуется управляемое вибрационное воздействие: транспортирование сыпучих материалов, уплотнение, просеивание, ориентирование деталей, предотвращение зависаний в бункерах. Для формирования таких колебаний применяются электромагнитные виброприводы. Вибромагнит MAGRIS YZAW 080 X00 D19 представляет собой промышленный линейный электромагнит переменного тока, преобразующий электрическую энергию в возвратно-поступательное движение с заданной частотой. Устройство работает в повторно-кратковременном режиме и обеспечивает стабильную амплитуду колебаний при постоянной частоте сети.

Основные технические характеристики

Для понимания возможностей вибромагнита необходимо рассмотреть его электрические и механические параметры:

• напряжение питания — 110 В переменного тока;
• частота сети — 50 Гц;
• полная потребляемая мощность — 251 VA;

• режим работы — S2.5 (повторно-кратковременный, с паузами охлаждения);
• тип действия — тяговый линейный электромагнит;
• частота колебаний якоря — синхронная с частотой сети, удвоенная по механическому циклу;
• амплитуда перемещения — определяется зазором магнитопровода и жесткостью пружинной системы;
• температурный класс изоляции — промышленный, рассчитанный на нагрев катушки;
• охлаждение — естественная конвекция через корпус;
• тип подключения — клеммная колодка;
• материал магнитопровода — электротехническая сталь с малым гистерезисом;
• исполнение — вибрационный привод для установки на раму оборудования.

Конструктивное исполнение

Конструкция вибромагнита ориентирована на создание стабильных колебаний без вращающихся частей. Основные элементы устройства:

• магнитопровод Ш-образной формы;
• катушка возбуждения с термостойкой изоляцией;
• подвижный якорь;
• регулировочный воздушный зазор;
• упругие пластины или пружинный пакет;
• корпус с монтажными отверстиями;
• демпфирующие элементы для ограничения удара;
• клеммная коробка для подключения питания.

Магнитопровод изготовлен из пакета тонких листов, уменьшающих вихревые токи и нагрев. Якорь установлен на упругих подвесах, благодаря чему формируется возвратно-поступательное движение без механических передач.

Принцип работы

Работа вибромагнита основана на периодическом притяжении якоря к сердечнику при подаче переменного напряжения. В течение одного периода сети магнитное поле изменяет полярность, однако сила притяжения остаётся положительной, поскольку зависит от квадрата магнитного потока. Процесс формирования вибрации происходит следующим образом:

• на катушку подаётся переменное напряжение;
• в сердечнике формируется переменный магнитный поток;
• якорь притягивается к полюсам магнитопровода;
• при переходе тока через ноль усилие уменьшается;
• пружины возвращают якорь в исходное положение;
• возникает возвратно-поступательное движение;
• частота механических ударов становится кратной частоте сети.

Регулируя зазор между якорем и сердечником, можно изменять амплитуду вибрации и силу воздействия на рабочий орган оборудования.

Режимы работы

Вибромагнит рассчитан на циклическую эксплуатацию, где рабочие интервалы чередуются с паузами охлаждения. Возможные режимы применения:

• режим возбуждения вибропитателя;
• режим встряхивания бункера;
• режим дозированной подачи материала;
• режим просеивания через сито;
• режим уплотнения мелких фракций;
• режим предотвращения сводообразования.

Рабочий цикл определяется коэффициентом включения, чтобы температура катушки не превышала допустимых значений.

Регулирование параметров колебаний

Для настройки технологического процесса используется механическая и электрическая регулировка. Возможны следующие способы:

• изменение воздушного зазора — влияет на силу притяжения;
• подбор жесткости пружин — влияет на резонанс системы;
• установка фазового регулятора напряжения — регулирует амплитуду;
• изменение массы рабочего органа — корректирует частоту собственных колебаний;
• использование демпферов — снижает ударные нагрузки.

Правильная настройка позволяет получить резонансный режим, при котором потребляемая мощность минимальна, а амплитуда максимальна.

Особенности эксплуатации

Для стабильной работы необходимо соблюдать условия монтажа и электропитания:

• жёсткое крепление основания;
• отсутствие перекоса якоря;
• контроль температуры катушки;
• обеспечение вентиляции;
• использование защитного автомата;
• проверка затяжки крепежа;
• очистка от пыли и металлической стружки.

При перегреве возможно снижение магнитной силы и ускоренное старение изоляции.

Области применения

Вибромагнит применяется в оборудовании для работы с сыпучими и штучными материалами:

• вибропитатели;
• вибростолы;
• сита и грохоты;
• дозаторы порошков;
• фасовочные линии;
• литейные установки;
• пищевые и фармацевтические линии;
• автоматические линии сборки.

Он позволяет обеспечить равномерное движение материала без применения сложных механических передач.

Таким образом, электрический вибромагнит MAGRIS YZAW 080 X00 D19 является эффективным исполнительным механизмом для формирования управляемых колебаний. Он преобразует энергию переменного тока в механическое движение с фиксированной частотой, обеспечивая стабильную работу вибрационных установок. Правильный подбор и настройка позволяют повысить производительность оборудования и уменьшить износ механических узлов.
