Надёжность в деталях: электродвигатель AUMA Z024.467 для тяжёлых условий

В системах трубопроводной арматуры применяется специализированная группа электродвигателей, предназначенных не для непрерывного вращения, а для управления положением запорных органов — задвижек, клапанов, заслонок. Электродвигатель AUMA Z024.467 относится к приводным моторам модульных электроприводов, где основная задача заключается в создании контролируемого вращающего момента с последующей фиксацией положения. Такой двигатель работает совместно с редуктором, концевыми выключателями и блоком управления.

Основные параметры и условия применения

Двигатели приводов арматуры отличаются от стандартных асинхронных машин режимом работы и управлением. Их параметры ориентированы на точное позиционирование, а не на высокую скорость вращения:

• тип двигателя: приводной электродвигатель для арматуры;
• режим работы: кратковременный и повторно-кратковременный;

• напряжение питания: промышленная сеть переменного тока;
• частота: 50/60 Гц;
• скорость вращения: низкая, рассчитана на редуктор;
• тип нагрузки: высокий статический момент;
• возможность реверса: предусмотрена штатно;
• тепловая защита: встроенная;
• управление: через контакторы или блок управления;
• совместимость: задвижки, шаровые краны, поворотные заслонки.

Такие параметры позволяют двигателю длительное время находиться в ожидании и включаться только при необходимости перемещения арматуры.

Конструкция двигателя

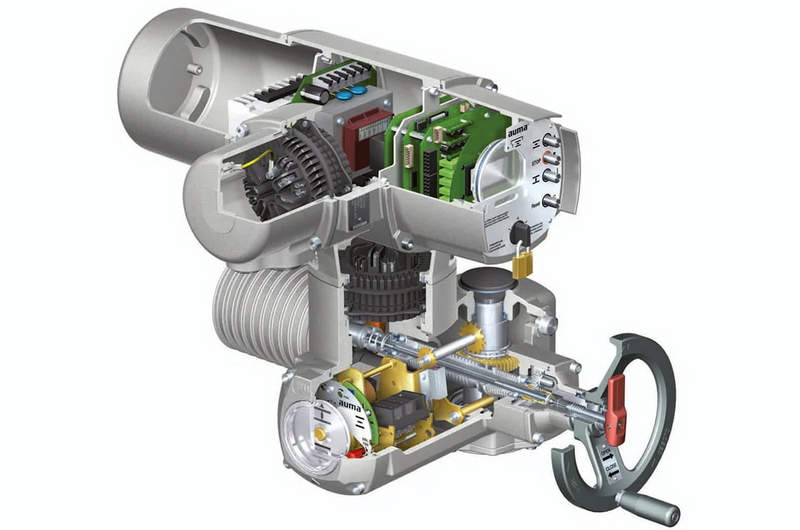

Мотор интегрирован в модульный привод и имеет усиленную механическую часть. Основные узлы:

• статор с усиленной изоляцией;
• ротор короткозамкнутого типа;
• червячный или цилиндрический редуктор передачи;
• муфта ограничения момента;
• концевые выключатели положений;
• нагревательный элемент против конденсата;
• клеммный отсек;
• герметичный корпус.

Корпус рассчитан на наружную установку и защищает внутренние элементы от влаги и пыли.

Принцип работы

Работа двигателя заключается в преобразовании электрического сигнала в поворот выходного вала привода. Процесс происходит последовательно:

• поступает команда «открыть» или «закрыть»;
• контактор подает питание на двигатель;
• вал начинает вращаться через редуктор;
• крутящий момент передается на шпиндель арматуры;
• при достижении крайнего положения срабатывает концевой выключатель;
• питание отключается;
• при превышении усилия муфта размыкает передачу.

Таким образом обеспечивается точное позиционирование без разрушения механизма.

Режимы работы

Электродвигатель функционирует по управляющим командам. Возможны следующие режимы:

• открытие — вращение в прямом направлении;
• закрытие — вращение в обратном направлении;
• позиционирование — остановка в промежуточной точке;
• удержание — двигатель обесточен, редуктор фиксирует положение;
• ручной режим — вращение через ручной дублер;
• аварийный останов — отключение по защите;
• самоблокировка — удержание за счет редуктора.

Низкая скорость вращения предотвращает гидроудары в трубопроводе.

Система защиты

В приводе предусмотрены несколько уровней защиты:

• ограничение момента;
• концевые выключатели;
• тепловое реле;

• защита от перегрева;
• герметизация корпуса;
• защита от влаги и пыли.

Это исключает повреждение арматуры и двигателя при заклинивании.

Взаимодействие с системой управления

Двигатель работает в составе автоматики и получает команды:

• дискретные сигналы от шкафа управления;
• сигналы положения;
• блокировка от датчиков давления;
• автоматическое управление от ПЛК;
• локальное управление с поста.

Обратная связь позволяет контролировать положение клапана.

Области применения

Подобные приводы используются в системах, где требуется редкое, но точное перемещение:

• водоподготовка;
• тепловые сети;
• нефтегазовые трубопроводы;
• химические установки;
• энергетические станции;
• резервуарные парки;
• насосные станции.

Двигатель обеспечивает безопасное управление потоками среды.

В целом, электродвигатель AUMA Z024.467 предназначен для управления запорной арматурой и отличается режимом работы, ориентированным на позиционирование, а не на непрерывное вращение. Конструкция с редуктором и защитными элементами обеспечивает точность и безопасность перемещения. Использование такого привода повышает надежность трубопроводных систем и снижает риск аварийных ситуаций.
