Электродвигатель BA 71 B4: подготовка к работе после простоя

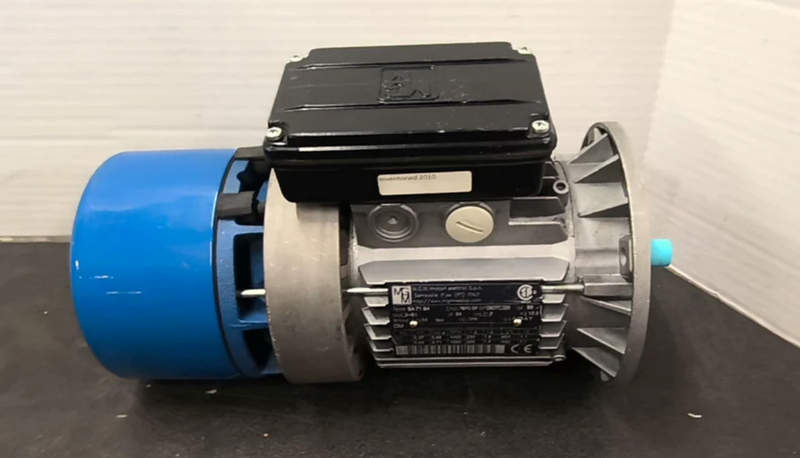

Электродвигатель MGM BA 71 B4 относится к категории трехфазных асинхронных двигателей с короткозамкнутым ротором, предназначенных для привода промышленного оборудования малой и средней мощности. Индекс 71 указывает на габарит по высоте оси вращения; обозначение B4 отражает исполнение по числу полюсов, соответствующее четырехполюсной схеме и номинальной частоте вращения порядка 1500 об/мин при частоте сети 50 Гц. Данный тип двигателя ориентирован на надежную непрерывную работу, устойчивость к перегрузкам и совместимость с типовыми промышленными сетями.

Конструктивное исполнение

Конструкция двигателя формируется с учетом стандартов IEC по механическим размерам и монтажным параметрам. Ниже приведены основные элементы и характеристики конструкции:

• тип машины: асинхронный двигатель с короткозамкнутым ротором;
• габарит: 71 мм по высоте оси;
• число полюсов: 4;
• номинальная частота вращения: близкая к 1500 об/мин при 50 Гц;
• исполнение по монтажу: лаповое B3 либо фланцевое B5, в зависимости от модификации;
• корпус: алюминиевый или чугунный, с развитым оребрением;
• система охлаждения: IC411, внешняя вентиляция с вентилятором на валу;
• подшипниковые узлы: закрытые шариковые подшипники;
• степень защиты: IP54 либо IP55;
• класс изоляции: F;
• клеммная коробка: расположена сверху корпуса, с возможностью поворота.

Корпус обеспечивает механическую прочность; эффективный теплоотвод; защиту от пыли и влаги; стабильность геометрии при тепловых нагрузках. Ротор выполнен в виде короткозамкнутой клетки; не требует обслуживания; характеризуется высокой надежностью.

Принцип работы

Основные физические процессы включают:

• формирование симметричной трехфазной системы токов;
• создание вращающегося магнитного поля со скоростью, зависящей от частоты сети;
• индукцию токов в короткозамкнутой обмотке ротора;
• возникновение скольжения, обеспечивающего передачу энергии;
• преобразование электрической энергии в механическую.

Синхронная скорость определяется выражением, зависящим от частоты и числа полюсов; фактическая скорость ниже синхронной на величину скольжения; при увеличении нагрузки скольжение возрастает; крутящий момент увеличивается.

Электрические характеристики

Электрические параметры определяют область применения двигателя и допустимые условия эксплуатации. Типовые характеристики включают:

• номинальное напряжение: 230/400 В либо 400/690 В, в зависимости от исполнения;
• частота сети: 50 Гц;
• номинальная мощность: в диапазоне малых мощностей для габарита 71;
• номинальный ток: зависит от мощности и схемы соединения;
• коэффициент мощности cos : средний для асинхронных машин;
• КПД: оптимизирован для режима номинальной нагрузки;
• пусковой ток: кратно превышает номинальный;
• пусковой момент: достаточный для привода типовых механизмов;
• максимальный момент: превышает номинальный в несколько раз.

Соединение обмоток возможно по схеме «звезда» или «треугольник»; выбор схемы зависит от напряжения сети; клеммная коробка предусматривает соответствующие перемычки.

Механические характеристики

Механические параметры определяют допустимые нагрузки и совместимость с приводимым механизмом:

• номинальная частота вращения: около 1400–1500 об/мин;
• номинальный крутящий момент: определяется мощностью и скоростью;
• пусковой момент: обеспечивает запуск при статической нагрузке;
• кратность перегрузки по моменту: допускает кратковременные перегрузки;
• допустимая радиальная нагрузка на вал;
• допустимая осевая нагрузка;
• диаметр и длина вала: соответствуют стандарту IEC;
• уровень вибрации: соответствует нормам для промышленного оборудования.

Жесткость конструкции снижает биение вала; подшипники рассчитаны на продолжительный ресурс; вал выполнен из стали с термической обработкой.

Режимы работы

Эксплуатация двигателя допускается в различных режимах, регламентированных стандартами:

• продолжительный режим S1;
• кратковременный режим S2;
• повторно-кратковременный режим S3;
• режим с частыми пусками;
• работа с частотным преобразователем;
• реверсивный режим.

В режиме S1 двигатель работает при постоянной нагрузке; температура достигает установившегося значения; обеспечивается номинальный срок службы. В режиме S2 допускается кратковременная работа с повышенной нагрузкой; последующее охлаждение обязательно. При использовании частотного преобразователя возможно плавное регулирование скорости; снижение пусковых токов; оптимизация энергопотребления.

Тепловые и эксплуатационные особенности

Тепловой режим является критическим фактором надежности. Нагрев вызывается потерями в меди обмоток; потерями в стали; механическими потерями в подшипниках; вентиляционными потерями. Для обеспечения долговечности учитываются:

• допустимая температура изоляции класса F;
• температура окружающей среды;
• высота установки над уровнем моря;
• условия вентиляции;
• цикличность нагрузки.

Оребрение корпуса увеличивает площадь теплообмена; вентилятор на валу обеспечивает принудительное охлаждение; степень защиты IP54–IP55 ограничивает попадание пыли и влаги.

Области применения

Двигатель MGM BA 71 B4 применяется в различных отраслях промышленности:

• насосные установки;
• вентиляционные агрегаты;
• редукторные приводы;
• конвейерные линии;
• станочное оборудование;
• мешалки;
• компрессоры малой мощности;
• приводы вспомогательных механизмов.

Четырехполюсное исполнение обеспечивает умеренную скорость вращения; универсальность применения; стабильный момент при стандартной частоте сети.

В целом, электродвигатель MGM BA 71 B4 представляет собой компактный и надежный трехфазный асинхронный привод, рассчитанный на работу в стандартных промышленных сетях 50 Гц. Четырехполюсная схема обеспечивает оптимальный баланс между скоростью и крутящим моментом; конструкция соответствует требованиям по защите и охлаждению; режимы эксплуатации охватывают как непрерывную, так и циклическую работу. При грамотном подборе параметров и соблюдении тепловых ограничений двигатель демонстрирует стабильную работу и продолжительный срок службы в составе различного оборудования.
