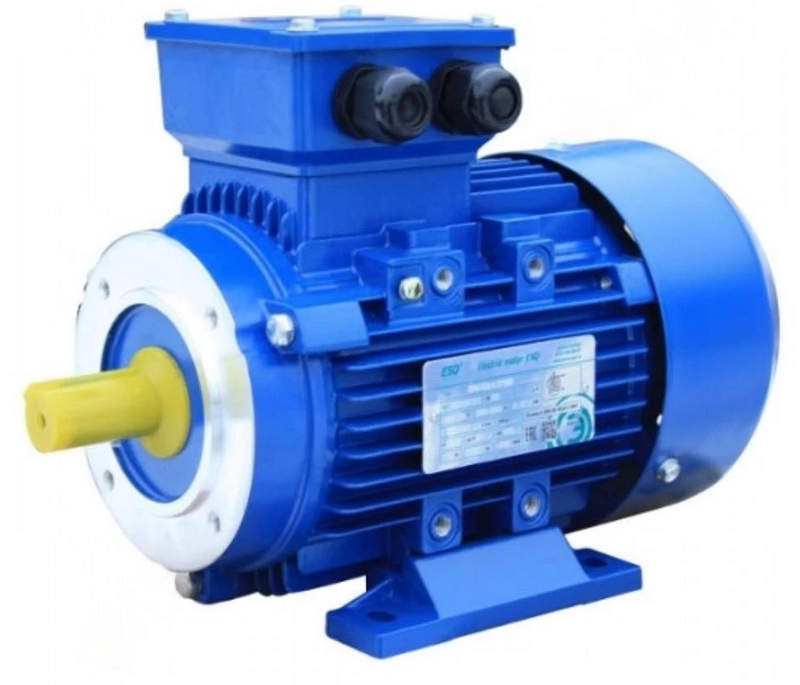

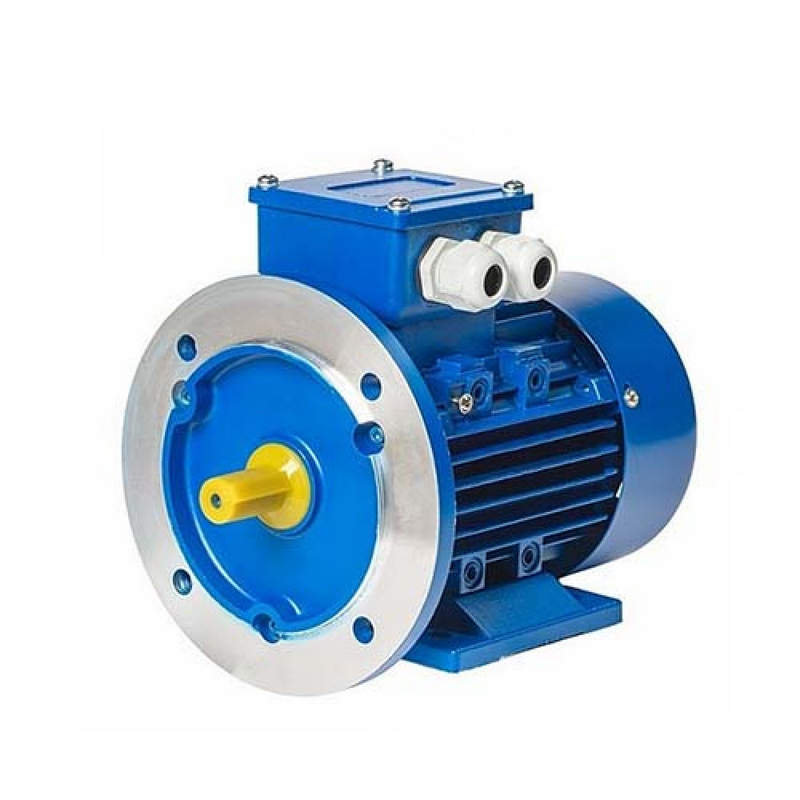

Электродвигатель ESQ 100LA4-SDN-2,2/1500 IMB3 (IM1081) на лапах — надежное решение для промышленного привода

Электродвигатель ESQ 100LA4-SDN-2,2/1500 представляет собой трехфазную асинхронную машину с короткозамкнутым ротором, предназначенную для привода промышленного оборудования общего назначения. Номинальная мощность 2,2 кВт и синхронная частота вращения порядка 1500 об/мин при частоте сети 50 Гц делают данную модель универсальным решением для насосов, вентиляторов, компрессоров, редукторных приводов и транспортных механизмов. Конструктивное исполнение IMB3 (IM1081) на лапах обеспечивает удобство монтажа на горизонтальную поверхность и совместимость с широким спектром станин и оснований.

Конструктивное исполнение и общие технические параметры

Ниже перечислены основные характеристики двигателя, раскрывающие его эксплуатационный потенциал и конструктивные особенности:

• Номинальная мощность: 2,2 кВт;
• Номинальная частота вращения: около 1500 об/мин при 50 Гц;
• Число полюсов: 4;
• Тип ротора: короткозамкнутый, «беличья клетка»;
• Конструктивное исполнение: IMB3, IM1081;
• Способ монтажа: на лапах, горизонтальное расположение;
• Тип охлаждения: самовентиляция;
• Режим работы: продолжительный S1;
• Класс изоляции обмоток: как правило F;
• Степень защиты: обычно IP54 или IP55;
• Материал корпуса: алюминиевый или чугунный, в зависимости от исполнения;
• Питание: трехфазная сеть 380–400 В, 50 Гц.

Типоразмер 100LA указывает на высоту оси вращения 100 мм и удлиненную длину корпуса, что обеспечивает оптимальное соотношение между габаритами и развиваемым крутящим моментом.

Принцип работы асинхронного двигателя

Для понимания эксплуатационных свойств двигателя необходимо рассмотреть физические основы его работы. Принцип действия основан на создании вращающегося магнитного поля в статоре; при подаче трехфазного напряжения на обмотки статора формируется магнитное поле, вращающееся с синхронной частотой; это поле пересекает проводники ротора, в которых индуцируется электрический ток; возникающий ток создает собственное магнитное поле; взаимодействие магнитных полей статора и ротора формирует электромагнитный момент; под действием этого момента ротор начинает вращаться в направлении вращения поля. Скорость вращения ротора всегда немного ниже синхронной; разница между синхронной и фактической скоростью называется скольжением; величина скольжения определяет нагрузочный режим и уровень развиваемого крутящего момента.

Режимы работы и тепловые характеристики

Электродвигатель ESQ 100LA4-SDN-2,2/1500 рассчитан преимущественно на режим S1; это означает непрерывную работу при постоянной нагрузке до достижения теплового равновесия; допускается кратковременная перегрузка в пределах, определенных заводскими характеристиками; при этом температура обмоток не должна превышать допустимых значений для выбранного класса изоляции. Возможные режимы эксплуатации включают:

• Продолжительный режим S1;
• Повторно-кратковременный режим S3 при сниженной средней нагрузке;
• Работа с частотным преобразователем при условии соблюдения допустимых параметров напряжения и частоты;
• Пуск в прямом включении при номинальном напряжении;
• Пуск по схеме «звезда–треугольник» при соответствующей конфигурации обмоток.

Тепловая защита может обеспечиваться встроенными термодатчиками; при их отсутствии рекомендуется использование внешних устройств защиты от перегрева и перегрузки.

Механические особенности и монтаж IMB3 IM1081

Исполнение IMB3 (IM1081) предполагает установку двигателя на лапах; крепление осуществляется через отверстия в опорных площадках корпуса; вал расположен горизонтально; подшипниковые узлы рассчитаны на восприятие радиальных нагрузок; осевые нагрузки допустимы в ограниченном диапазоне. Ключевые механические параметры включают:

• Диаметр и длину вала;
• Тип и размер шпонки;
• Межосевые расстояния крепежных отверстий;
• Допустимую радиальную нагрузку на вал;
• Тип подшипников качения;
• Ресурс подшипников при номинальной нагрузке.

Правильное выравнивание двигателя и приводимого механизма снижает вибрации; уменьшает износ подшипников; повышает срок службы агрегата.

Электрические характеристики и пусковые параметры

Для двигателя мощностью 2,2 кВт характерны следующие электрические параметры:

• Номинальный ток при 380–400 В;
• Коэффициент мощности cos ;
• КПД при номинальной нагрузке;
• Пусковой ток, превышающий номинальный в несколько раз;
• Пусковой момент;
• Максимальный момент.

Высокий пусковой ток требует корректного подбора автоматических выключателей и контакторов; при необходимости ограничения тока применяются устройства плавного пуска или частотные преобразователи; это позволяет снизить механические и электрические нагрузки на сеть.

Области применения

Благодаря универсальным параметрам двигатель используется в различных сферах промышленности. Наиболее типичные направления применения:

• Насосные установки;
• Вентиляционные системы;
• Компрессорное оборудование;
• Конвейерные линии;
• Редукторные приводы;
• Станочное оборудование;
• Мешалки и смесители;
• Сельскохозяйственные механизмы.

Четырехполюсная конструкция обеспечивает оптимальный баланс между скоростью и крутящим моментом; это делает модель подходящей для большинства задач среднего класса мощности.

Эксплуатационные преимущества

Анализ эксплуатационных качеств двигателя позволяет выделить следующие достоинства:

• Простота конструкции;
• Надежность и устойчивость к перегрузкам;
• Минимальные требования к обслуживанию;
• Совместимость с частотным регулированием;
• Унифицированное монтажное исполнение IMB3;
• Хорошее соотношение мощности и габаритов;
• Стабильная работа в продолжительном режиме.

Асинхронный принцип работы исключает необходимость щеточного узла; это снижает вероятность отказов и упрощает техническое обслуживание.

Таким образом, электродвигатель ESQ 100LA4-SDN-2,2/1500 IMB3 IM1081 представляет собой типовой промышленный привод мощностью 2,2 кВт с частотой вращения 1500 об/мин; он сочетает стандартное лаповое исполнение, четырехполюсную конструкцию и возможность работы в продолжительном режиме. Применение данной модели целесообразно в установках, где требуется надежный, универсальный и технологически простой источник механической энергии; корректный подбор по нагрузке, условиям охлаждения и режимам работы обеспечивает длительный срок службы и стабильные эксплуатационные характеристики.
