Оптимальное решение для распределителей — катушка KIPVALVE CL514-DC24V-14W

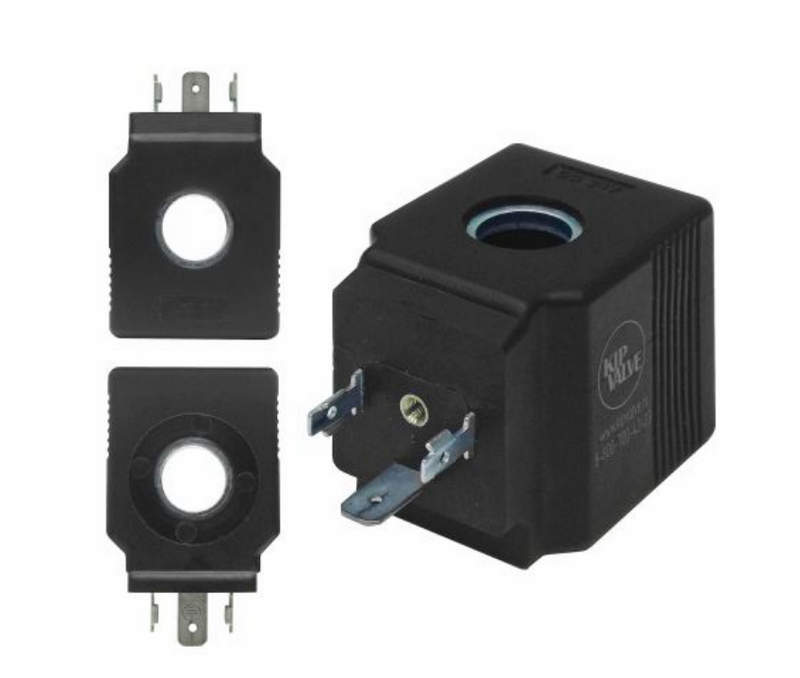

Электромагнитная катушка KIPVALVE CL514-DC24V-14W предназначена для управления запорной и регулирующей арматурой с электромагнитным приводом. Данный элемент устанавливается на сердечник соленоидного клапана и обеспечивает преобразование электрической энергии постоянного тока в магнитное поле, создающее механическое усилие для перемещения якоря. Катушка применяется в пневматических и гидравлических системах, в технологических линиях дозирования, в системах подачи воздуха, воды, технических жидкостей и нейтральных газов.

Конструктивное исполнение и материалы

Для корректного понимания характеристик необходимо рассмотреть конструкцию катушки и применяемые материалы:

• тип питания: постоянный ток DC 24 В;
• номинальная мощность: 14 Вт, обеспечивающая достаточную силу магнитного притяжения;

• корпус: термостойкий полимер с повышенной механической прочностью;
• внутренний каркас: диэлектрическая втулка для намотки обмотки;
• провод обмотки: медный эмалированный провод с термостойкой изоляцией;
• магнитопровод: взаимодействует с сердечником клапана;
• разъем подключения: стандартный штекерный интерфейс для промышленного монтажа;
• степень защиты: рассчитана на эксплуатацию в условиях пыли и умеренной влажности;
• температурная стойкость: соответствие классу изоляции не ниже F.

Обмотка пропитана изоляционным лаком; наружная поверхность устойчива к механическим повреждениям; контактные элементы рассчитаны на многократные циклы подключения.

Принцип работы

Работа электромагнитной катушки основана на явлении электромагнитной индукции и создании магнитного поля при протекании тока через витки обмотки:

• при подаче напряжения 24 В DC по обмотке начинает протекать ток;
• вокруг проводника формируется магнитное поле;
• магнитные силовые линии концентрируются в области металлического сердечника;
• сердечник втягивается внутрь катушки, преодолевая усилие возвратной пружины клапана;
• происходит открытие или закрытие проходного канала;
• при снятии напряжения магнитное поле исчезает;
• пружина возвращает якорь в исходное положение.

Сила втягивания зависит от величины тока, числа витков, геометрии магнитопровода и величины воздушного зазора; стабильность работы достигается при соблюдении номинального напряжения и отсутствия значительных пульсаций питания.

Электрические характеристики

Электрические параметры определяют тепловой режим и совместимость с системами управления:

• номинальное напряжение: 24 В постоянного тока;
• допустимое отклонение напряжения: в пределах стандартных промышленных допусков;
• номинальная мощность: 14 Вт при установившемся режиме;
• потребляемый ток: определяется соотношением мощности и напряжения;
• сопротивление обмотки: расчетное значение, обеспечивающее заданный ток;
• индуктивность: влияет на скорость нарастания и спада тока;
• пусковой ток: равен рабочему, так как питание постоянное;
• тепловые потери: обусловлены активным сопротивлением меди.

При длительной подаче напряжения выделяется тепло; теплоотвод осуществляется через корпус катушки и металлический корпус клапана; при превышении допустимой температуры возможно ускоренное старение изоляции.

Тепловой режим и классы изоляции

Тепловые характеристики имеют ключевое значение для надежности:

• класс изоляции: обеспечивает допустимую температуру нагрева обмотки;
• рабочая температура окружающей среды: в пределах промышленного диапазона;
• максимальная температура поверхности: выше температуры окружающей среды за счет тепловыделения;
• режим непрерывной работы: допустим при соблюдении условий теплоотвода;
• циклический режим: снижает среднюю тепловую нагрузку.

Режимы эксплуатации

Катушка может функционировать в различных режимах, определяемых технологическим процессом:

• непрерывный режим — постоянная подача напряжения для удержания клапана в открытом или закрытом положении;
• импульсный режим — кратковременные включения с паузами;
• частотный режим — многократные циклы включения и отключения в течение смены;
• аварийный режим — срабатывание при подаче сигнала от системы защиты;
• режим удержания с пониженным напряжением — при использовании схем экономии энергии.

Каждый режим предъявляет требования к допустимой частоте включений, длительности импульсов и температурному режиму.

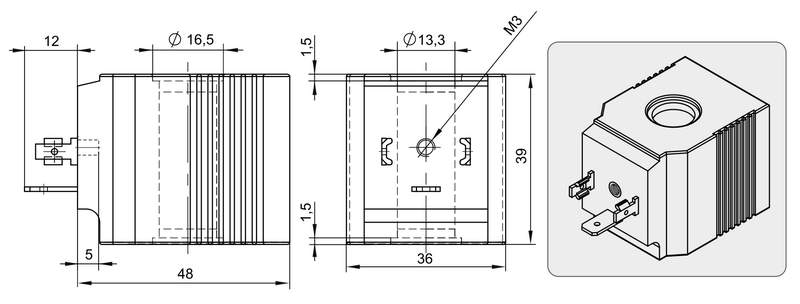

Механическая совместимость

Катушка CL514-DC24V-14W рассчитана на установку на определенный тип сердечника и корпуса клапана:

• посадочный диаметр соответствует стандарту серии;
• фиксируется с помощью гайки или стопорного кольца;
• обеспечивает плотное прилегание к магнитопроводу;
• совместима с различными типами клапанов — нормально закрытыми и нормально открытыми;
• обеспечивает достаточное усилие для перемещения штока.

Точность посадки влияет на величину воздушного зазора; увеличение зазора снижает магнитное усилие и может привести к неполному срабатыванию.

Системы защиты и дополнительные элементы

Для повышения надежности используются вспомогательные элементы:

• защитный диод для подавления обратной ЭДС при отключении;
• варистор или RC-цепочка для защиты от перенапряжений;
• герметичный разъем с уплотнителем;
• маркировка с указанием напряжения и мощности;
• возможность подключения к ПЛК или релейной логике.

Обратная ЭДС при отключении может создавать скачки напряжения; установка диода предотвращает повреждение транзисторных ключей в системе управления.

Области применения

Катушка применяется в следующих сферах:

• пневматические распределительные системы;
• гидравлические блоки управления;
• системы автоматической подачи воды и воздуха;
• промышленные линии дозирования;
• системы охлаждения и компрессорное оборудование;
• установки с дистанционным управлением потоками.

Во всех перечисленных областях требуется надежное и быстрое переключение состояния клапана при подаче управляющего сигнала.

Таким образом, электромагнитная катушка KIPVALVE CL514-DC24V-14W является функциональным элементом соленоидного клапана, обеспечивающим преобразование электрической энергии в механическое перемещение якоря. Характеристики питания 24 В DC и мощность 14 Вт позволяют формировать достаточное магнитное усилие при компактных габаритах. Конструкция с термостойкой изоляцией, устойчивый корпус, адаптация к различным режимам эксплуатации и совместимость со стандартными промышленными системами управления делают катушку надежным компонентом автоматизированных пневмо- и гидросистем

Электродвигатель 103-H7126-6640 — стабильная работа в режимах частых пусков

Электродвигатель SANYO 103-H7126-6640 относится к категории шаговых двигателей гибридного типа, предназначенных для применения в системах дискретного позиционирования и точного перемещения. Данный класс приводов широко используется в станках с ЧПУ, автоматизированных линиях, дозирующем оборудовании, робототехнике и приборах с программным управлением. Основное отличие шагового двигателя от асинхронного или коллекторного заключается в принципе работы: вращение осуществляется не непрерывно, а строго заданными угловыми шагами, что позволяет реализовать точное позиционирование без применения обратной связи.

Конструкция и общая архитектура двигателя

Двигатель SANYO 103-H7126-6640 выполнен по гибридной схеме; его конструкция объединяет особенности реактивного и постоянномагнитного шагового двигателя; в составе ротора используется постоянный магнит с зубчатой структурой; статор содержит несколько фазных обмоток, размещенных на полюсах с зубчатым профилем; при подаче импульсов на обмотки создается управляемое магнитное поле; ротор последовательно фиксируется в дискретных положениях. Основные конструктивные элементы включают:

• Статор с пакетами электротехнической стали;
• Фазные обмотки, изолированные термостойкими материалами;
• Ротор с постоянным магнитом и зубчатой поверхностью;
• Подшипниковые узлы качения;
• Выходной вал стандартного диаметра;
• Корпус с монтажными отверстиями под фланцевое крепление.

Гибридная конструкция обеспечивает повышенный крутящий момент при компактных габаритах; высокая точность шага достигается за счет большого числа зубцов ротора и статора.

Принцип работы и формирование шага

Работа двигателя основана на последовательном возбуждении фаз; каждая фаза при подаче тока создает магнитное поле; поле взаимодействует с магнитом ротора; ротор занимает положение минимальной магнитной энергии; при переключении фаз происходит поворот на фиксированный угол. Основные принципы функционирования включают:

• Дискретное вращение на фиксированный угол шага;
• Синхронизацию движения с управляющими импульсами;
• Отсутствие скольжения между полем и ротором;
• Фиксацию положения при наличии удерживающего тока;
• Зависимость скорости от частоты входных импульсов.

Типовой угол шага для гибридных двигателей данного форм-фактора составляет 1,8; это соответствует 200 шагам на оборот; при использовании микрошагового управления возможно деление шага на более мелкие углы; повышается плавность хода; снижается уровень вибрации.

Электрические характеристики и режимы питания

Электрические параметры определяют совместимость двигателя с драйверами и источниками питания. Для модели 103-H7126-6640 характерны следующие показатели:

• Номинальное напряжение фазы;
• Номинальный ток фазы;
• Сопротивление обмотки;
• Индуктивность обмотки;
• Количество фаз — обычно две;
• Схема подключения — биполярная или униполярная;
• Максимальный удерживающий момент;
• Пусковой и динамический момент.

Режимы работы включают:

• Полношаговый режим;
• Полушаговый режим;
• Микрошаговый режим;
• Режим удержания позиции;
• Режим ускорения и торможения с заданным профилем.

При полном шаге обеспечивается максимальный крутящий момент; при микрошаговом управлении уменьшается резонанс; повышается точность позиционирования; ток фаз формируется драйвером по синусоидальному или приближенному закону.

Динамические характеристики и момент

Крутящий момент шагового двигателя зависит от частоты импульсов; при низкой скорости достигается максимальный удерживающий момент; с ростом частоты импульсов момент снижается; это связано с индуктивностью обмоток и ограничением времени нарастания тока. Основные динамические параметры:

• Удерживающий момент при номинальном токе;
• Момент на валу при определенной скорости;
• Максимальная частота шагов;
• Резонансная частота;
• Допустимое ускорение;
• Инерционность ротора.

Для стабильной работы рекомендуется использовать профили разгона и торможения; резкий старт на высокой частоте может привести к пропуску шагов; в ответственных системах допускается применение энкодеров для контроля положения.

Механические параметры и монтаж

Механическая часть двигателя рассчитана на работу в составе прецизионных узлов. Основные характеристики включают:

• Типоразмер фланца;
• Диаметр и длину выходного вала;
• Допустимую радиальную нагрузку;
• Допустимую осевую нагрузку;
• Тип подшипников;
• Класс точности изготовления.

Фланцевое крепление обеспечивает точную центровку; вал может использоваться с муфтами, зубчатыми передачами, ременными приводами; допустимые нагрузки должны учитываться при проектировании кинематической схемы.

Тепловые условия и эксплуатационные требования

Шаговый двигатель нагревается даже в режиме удержания; ток в обмотках протекает постоянно; это приводит к выделению тепла; температура корпуса зависит от величины удерживающего тока и условий охлаждения. Эксплуатационные параметры включают:

• Допустимую температуру окружающей среды;
• Класс изоляции обмоток;
• Режим непрерывной работы;
• Режим работы с пониженным током удержания;
• Необходимость вентиляции при установке в закрытых корпусах.

Снижение тока в режиме покоя позволяет уменьшить нагрев; современные драйверы автоматически уменьшают ток после завершения перемещения.

Области применения

Модель 103-H7126-6640 применяется в системах, где требуется точное позиционирование без сложной обратной связи. Основные сферы использования:

• Станки с числовым программным управлением;
• 3D-принтеры и плоттеры;
• Автоматические дозаторы;
• Сортировочные механизмы;
• Приводы подачи;
• Медицинские приборы;
• Лабораторное оборудование.

Шаговый принцип управления позволяет реализовать простую и надежную систему перемещения; высокая повторяемость шага обеспечивает точность позиционирования.

Таким образом, электродвигатель SANYO 103-H7126-6640 представляет собой гибридный шаговый привод, предназначенный для систем дискретного перемещения; он сочетает компактную конструкцию, стабильный удерживающий момент и возможность точного управления по импульсному сигналу; применение различных режимов — полный шаг, полушаг, микрошаг — позволяет адаптировать двигатель под конкретные задачи; при правильном подборе драйвера, параметров тока и профиля ускорения обеспечивается надежная и предсказуемая работа в составе автоматизированных систем.
