Промышленная коммутация без сбоев: реле 13F-2 SCL

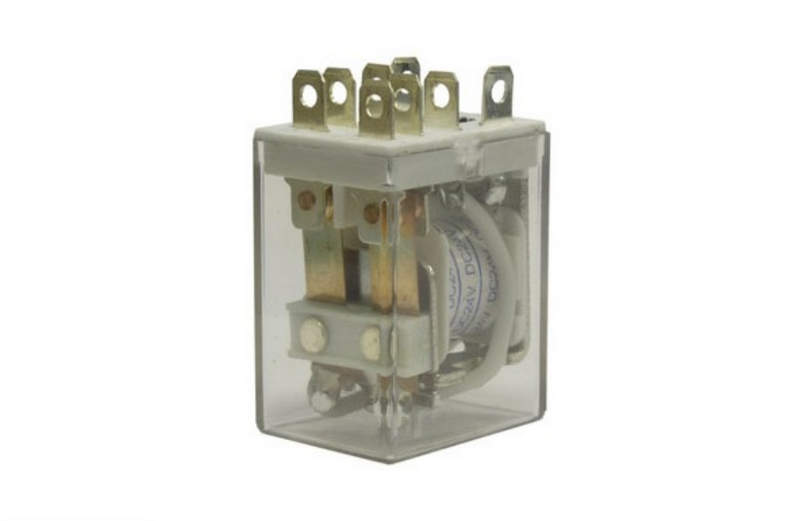

Электромагнитное реле 13F-2 SCL относится к классу электромеханических коммутационных аппаратов, предназначенных для управления электрическими цепями посредством замыкания и размыкания контактов под воздействием магнитного поля. Устройство применяется в схемах автоматики, системах управления технологическим оборудованием, распределительных шкафах, сигнальных и защитных контурах.

Конструкция и основные элементы

В данном перечислении представлены конструктивные узлы реле, формирующие его рабочие характеристики.

• Корпус — выполнен из диэлектрического термостойкого материала; обеспечивает механическую защиту внутренних компонентов; предотвращает короткие замыкания; устойчив к умеренному нагреву.
• Катушка электромагнита — намотана медным проводом с изоляцией; рассчитана на определенное номинальное напряжение; формирует магнитное поле при подаче управляющего сигнала.
• Магнитопровод — выполнен из электротехнической стали; замыкает магнитный поток; повышает эффективность притяжения якоря; снижает потери энергии.
• Якорь — подвижный металлический элемент; перемещается под действием магнитного поля; механически связан с контактной группой; обеспечивает переключение цепей.
• Контактная система — включает неподвижные и подвижные контакты; рассчитана на определенный ток и напряжение; выполнена из сплавов с повышенной износостойкостью; допускает многократные циклы коммутации.
• Возвратная пружина — обеспечивает возврат якоря в исходное положение при снятии напряжения с катушки; формирует устойчивость к вибрациям; определяет скорость отпускания контактов.
• Клеммные выводы — предназначены для подключения управляющей и силовой цепей; обеспечивают надежный электрический контакт; допускают винтовое или разъемное соединение.

Технические характеристики

Ниже приведены основные параметры, определяющие электрические и механические возможности реле.

• Количество контактных групп — две; конфигурация 2 перекидных контакта; возможность одновременного управления несколькими цепями.
• Номинальное напряжение катушки — в зависимости от исполнения; может быть рассчитано на переменное или постоянное напряжение; соответствует стандартам промышленной автоматики.
• Номинальный ток контактов — определяет максимальную нагрузку; допустимая коммутация активной и индуктивной нагрузки; требуется учет коэффициента мощности при подключении двигателей или трансформаторов.
• Сопротивление катушки — ограничивает ток потребления; влияет на тепловыделение; определяет энергоэффективность устройства.
• Электрическая износостойкость — количество циклов включения при номинальной нагрузке; зависит от характера нагрузки и условий эксплуатации.
• Механическая износостойкость — ресурс переключений без нагрузки; значительно превышает электрический ресурс; характеризует долговечность механизма.
• Время срабатывания — интервал от подачи напряжения до замыкания контактов; измеряется в миллисекундах; влияет на точность временных процессов.
• Время отпускания — период возврата в исходное состояние после снятия напряжения; определяется характеристиками пружины и магнитной системы.

Принцип действия

При подаче напряжения на катушку по ней начинает протекать ток; создается магнитное поле; магнитный поток замыкается через магнитопровод. Под действием магнитного поля якорь притягивается к сердечнику; происходит механическое перемещение контактной группы; контакты изменяют свое состояние — нормально разомкнутые замыкаются, нормально замкнутые размыкаются. После снятия напряжения магнитное поле исчезает; возвратная пружина возвращает якорь в исходное положение; контакты принимают первоначальное состояние. Процесс переключения сопровождается кратковременным переходным сопротивлением; возможен электрический разряд между контактами; для защиты применяются дугогасительные элементы или RC-цепи.

Режимы работы и особенности коммутации

Режимы эксплуатации реле и особенности работы в различных условиях нагрузки включают в себя:

• Непрерывный режим — катушка находится под напряжением длительное время; допускается при соблюдении температурных норм; корпус должен обеспечивать теплоотвод.
• Импульсный режим — кратковременное включение; используется в сигнальных цепях; снижает тепловую нагрузку на катушку.
• Коммутация активной нагрузки — лампы накаливания, нагреватели; ток практически совпадает с напряжением по фазе; минимальное искрение.
• Коммутация индуктивной нагрузки — катушки, электродвигатели; возможен выброс напряжения при размыкании; требуется применение защитных диодов или варисторов.
• Коммутация емкостной нагрузки — источники питания; кратковременные пусковые токи; необходимо учитывать предельные токи контактов.
• Работа в условиях вибрации — допускается при наличии достаточной жесткости крепления; чрезмерная вибрация может вызвать дребезг контактов.

Обслуживание и контроль состояния

Для поддержания работоспособности реле необходимо учитывать ряд эксплуатационных факторов:

• Периодический визуальный осмотр контактов; отсутствие следов перегрева или оплавления; проверка плотности соединений.
• Контроль сопротивления катушки; выявление обрыва или межвиткового замыкания; измерение омметром при отключенном питании.
• Проверка времени срабатывания; отсутствие залипания контактов; корректная работа возвратной пружины.
• Замена реле при достижении предельного ресурса; недопустимость эксплуатации при разрушении корпуса или ухудшении изоляции.

Области применения

Электромагнитное реле 13F-2 SCL применяется в различных системах управления и автоматизации:

• Системы промышленной автоматики; коммутация исполнительных механизмов; управление сигнализацией.
• Панели управления станков; передача команд от кнопочных постов; включение контакторов.
• Системы освещения; дистанционное управление цепями переменного напряжения.
• Защитные схемы; логические блокировки; промежуточное реле в многоступенчатых схемах управления.

Таким образом, электромагнитное реле 13F-2 SCL представляет собой надежный и универсальный коммутационный элемент, предназначенный для работы в цепях управления и распределения электрической энергии. Конструктивная простота, понятный принцип действия и устойчивость к многократным циклам переключения обеспечивают его широкое применение в промышленной и бытовой автоматике. При соблюдении требований по нагрузке, температурному режиму и электрической защите реле демонстрирует стабильную работу и длительный ресурс эксплуатации.
