Электромагнитная катушка H32-F-HS3025/1 от Kuhnke — точное управление в промышленной автоматике

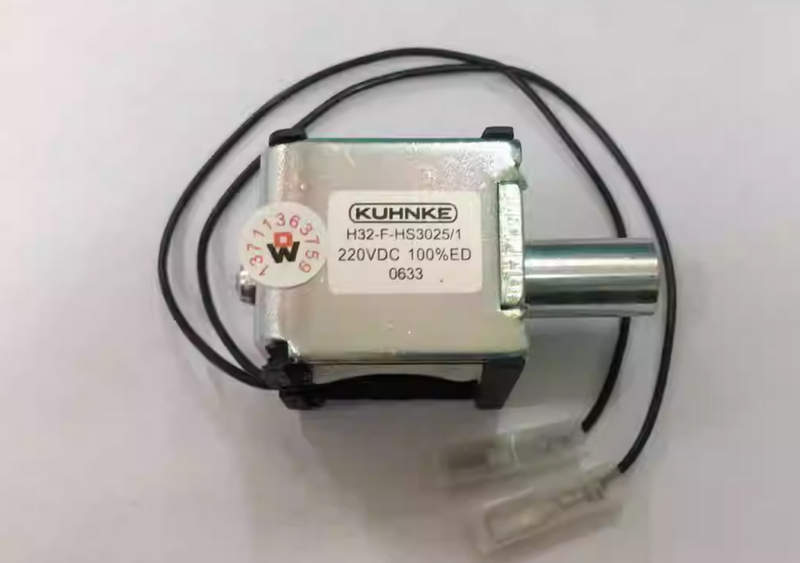

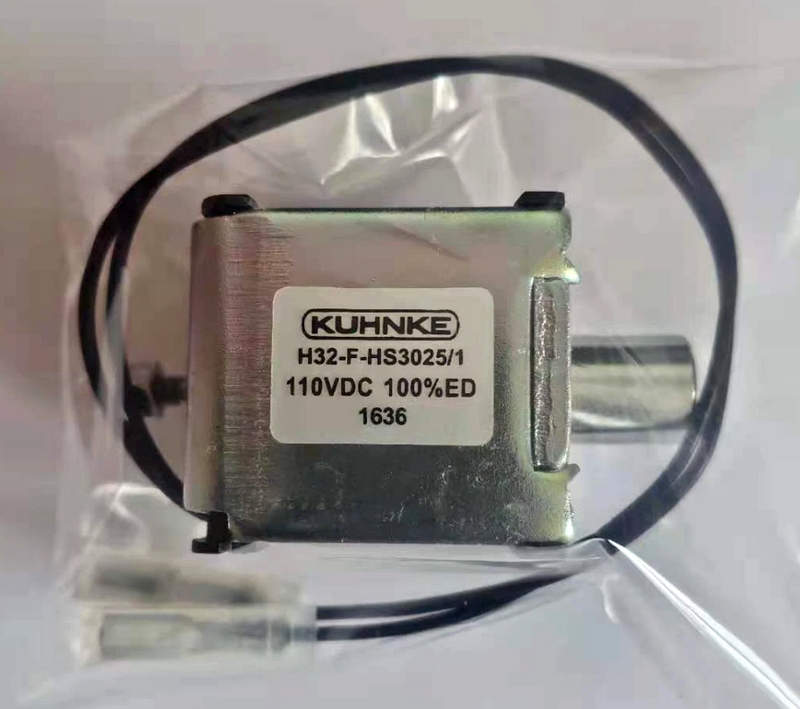

Электромагнитная катушка Kuhnke H32-F-HS3025/1 представляет собой индукторный элемент, используемый в системах управления и автоматизации для формирования управляемого магнитного поля, обеспечивающего переключение или удержание исполнительных механизмов. Катушки такого типа чаще всего применяются в электромагнитных реле, клапанах, контакторах и других устройствах, где требуется преобразование электрического сигнала в механическое действие с высокой скоростью реакции и повторяемостью.

Конструктивное исполнение

Катушка представляет собой сборку, включающую несколько ключевых элементов, обеспечивающих надежность и стабильность работы:

• ферромагнитный сердечник, выполняющий функцию концентратора магнитного потока;
• обмотка из медного провода с допустимыми допусками по числу витков и сопротивлению;
• изоляционный материал, устойчивый к нагреву и электрическим пробоям;
• крепежная основа с контактными выводами для подключения к цепи управления;
• вспомогательные элементы для защиты от вибраций и механических воздействий.

Ферромагнитный сердечник изготовлен из пластиновой электротехнической стали; каждая пластина изолирована от соседних для уменьшения вихревых потерь; такая конструкция снижает тепловыделение при длительной эксплуатации; обеспечивает устойчивость к насыщению магнитной цепи. Обмотка выполнена из медного провода соответствующего сечения; количество витков и параметры намотки определяют магнитное усилие; сопротивление обмотки влияет на ток потребления и тепловые потери; изоляционный материал выдерживает допустимые температуры в режиме эксплуатации. Контактные выводы предусмотрены для электрического подключения; они обеспечивают надежный контакт с внешней цепью управления; изоляция выводов предотвращает короткие замыкания и повышает безопасность.

Принцип работы

Основной принцип работы электромагнитной катушки заключается во взаимодействии электрического тока и магнитного поля. При пропускании через обмотку электрического тока создается вокруг нее магнитное поле; плотность магнитного потока определяется величиной тока и числом витков обмотки; магнитный поток концентрируется в ферромагнитном сердечнике и направляется в рабочую зону катушки; это приводит к образованию силы, действующей на подвижный элемент исполнительного механизма (якорь, сердечник, шток и т.д.). Ключевые физические процессы включают:

• индукцию магнитного поля при прохождении тока через катушку;
• концентрацию магнитных линий в ферромагнитном сердечнике;
• возникновение магнитной силы, направленной к участку с наибольшей плотностью магнитного потока;
• преобразование магнитной силы в механическое перемещение;
• обратный процесс при исчезновении тока, когда магнитное поле распадается и подвижный элемент возвращается в исходное положение.

Сила, действующая на подвижный элемент, пропорциональна квадрату тока и числу витков; увеличение этих параметров усиливает магнитное поле; однако одновременно возрастает тепловая нагрузка на обмотку.

Электрические параметры

Электрические характеристики катушки определяют условия ее подключения и режимы работы. Основные параметры включают:

• номинальное напряжение: указанное в спецификации;
• номинальный ток: соответствует напряжению и сопротивлению обмотки;
• сопротивление обмотки: определяет ток потребления при заданном напряжении;
• индуктивность: зависит от числа витков и магнитной проницаемости сердечника;
• потребляемая мощность: произведение напряжения и тока;
• максимальное допустимое напряжение: превышение которого приводит к повреждению изоляции.

Сопротивление обмотки влияет на количество тепла, выделяемого при протекании тока; индуктивность определяет реакцию на изменение тока; катушка с высокой индуктивностью будет медленнее нарастать магнитным полем, но обеспечит более устойчивое магнитное усилие.

Тепловые и эксплуатационные особенности

Катушка при работе выделяет тепло вследствие потерь в сопротивлении обмотки; тепловой режим определяется балансом между выделением тепла и его рассеиванием в окружающую среду. Эффективное рассеивание тепла достигается за счет конструкции и материалов; изоляция выдерживает эксплуатационные температуры; сердечник и обмотка обеспечивают устойчивость к нагреву. Важно учитывать условия окружающей среды при эксплуатации:

• температуру окружающей среды;
• влажность;
• наличие агрессивных сред;
• вибрацию и механические удары;
• режимы включения/выключения.

Предельные значения температуры и механических воздействий указаны в технической документации; превышение этих значений может привести к деградации изоляции; снижению магнитного эффекта; сокращению срока службы.

Режимы работы

Электромагнитная катушка функционирует в различных режимах, определяемых характером нагрузки и частотой переключений:

• продолжительный режим: катушка находится под напряжением длительное время;
• прерывистый режим: включения и отключения происходят с определенной частотой;
• импульсный режим: короткие включения для формирования управляющих сигналов;
• циклический режим: чередование работы и пауз по заданному графику.

В продолжительном режиме важно обеспечить стабильное рассеивание тепла; в прерывистом режиме частые переключения увеличивают динамическую нагрузку на обмотку; в импульсном режиме кратковременные токи могут быть выше номинальных, но по длительности не приводят к значительному нагреву.

Области применения

Катушка Kuhnke H32-F-HS3025/1 находит применение в широком спектре устройств автоматизации:

• электромагнитные реле;
• контактные блоки;
• клапаны управления потоками рабочей среды;
• соленоидные приводы;
• приводы замков и фиксирующих механизмов;
• исполнительные элементы сложных автоматических систем.

В каждом из приложений катушка выполняет функцию преобразования электрического сигнала в управляемое механическое действие; стабильность и точность этого процесса определяют корректность работы всего устройства.

Преимущества использования

К основным достоинствам данного типа катушек относятся:

• высокая скорость формирования магнитного поля;
• четкая фиксация подвижного элемента;
• возможность работы в широком диапазоне режимов;
• простота установки и подключения;
• компактность конструкции;
• устойчивость к повторным включениям.

Таким образом, электромагнитная катушка Kuhnke H32-F-HS3025/1 представляет собой важный элемент автоматических систем, выполняющий функцию преобразования электрического тока в механическое действие посредством магнитного поля; ее конструкция обеспечивает надежность работы в различных условиях; электрические и тепловые параметры определяют область применения и совместимость с управляющими схемами; понимание принципов работы и режимов эксплуатации позволяет эффективно использовать катушку в проектировании и эксплуатации промышленных устройств.
