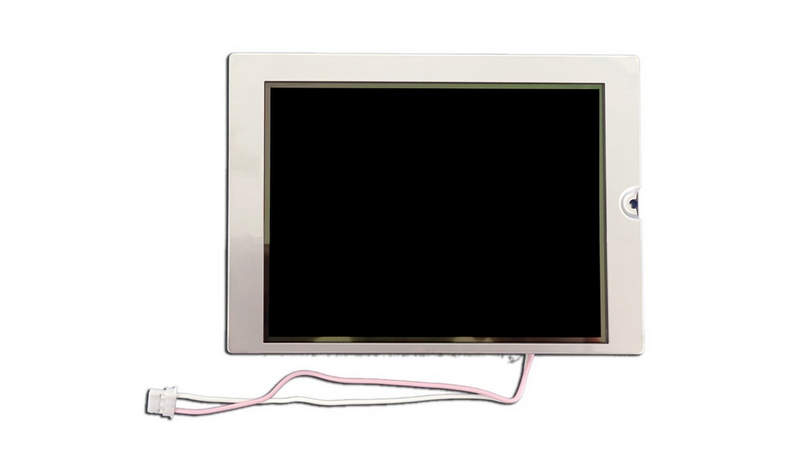

Экран KG057QV1CA-G00: компактная матрица для промышленной визуализации

Жидкокристаллические дисплеи применяются практически во всех видах промышленного оборудования — от операторских панелей до встроенных контроллеров и измерительных приборов. Экран KG057QV1CA-G00 относится к категории компактных TFT-матриц, рассчитанных на интеграцию в устройства автоматизации, где требуется стабильное отображение информации, устойчивость к длительной работе и предсказуемые электрические параметры.

Основные характеристики

Для правильной интеграции дисплея в электронику важно учитывать электрические и оптические параметры. Они определяют требования к контроллеру, источнику питания и интерфейсу передачи данных:

• тип матрицы: TFT LCD с активной адресацией;
• диагональ: около 5,7 дюйма;
• разрешение: QVGA-класс — 320×240 пикселей;
• соотношение сторон: 4:3;
• цветность: 262K или 16-битный цвет;
• тип подсветки: светодиодная LED-линейка;
• напряжение питания логики: порядка 3,3 В;

• питание подсветки: отдельная цепь повышенного напряжения;
• интерфейс передачи данных: параллельный RGB;
• частота обновления: определяется тактовым сигналом пиксельного генератора;
• углы обзора: расширенные для промышленного применения;
• рабочий температурный диапазон: рассчитан на длительную эксплуатацию в оборудовании;
• тип поверхности: антибликовая защитная пленка.

Эти параметры позволяют подключать экран к промышленным микроконтроллерам, HMI-платам и графическим контроллерам без сложных преобразователей интерфейсов.

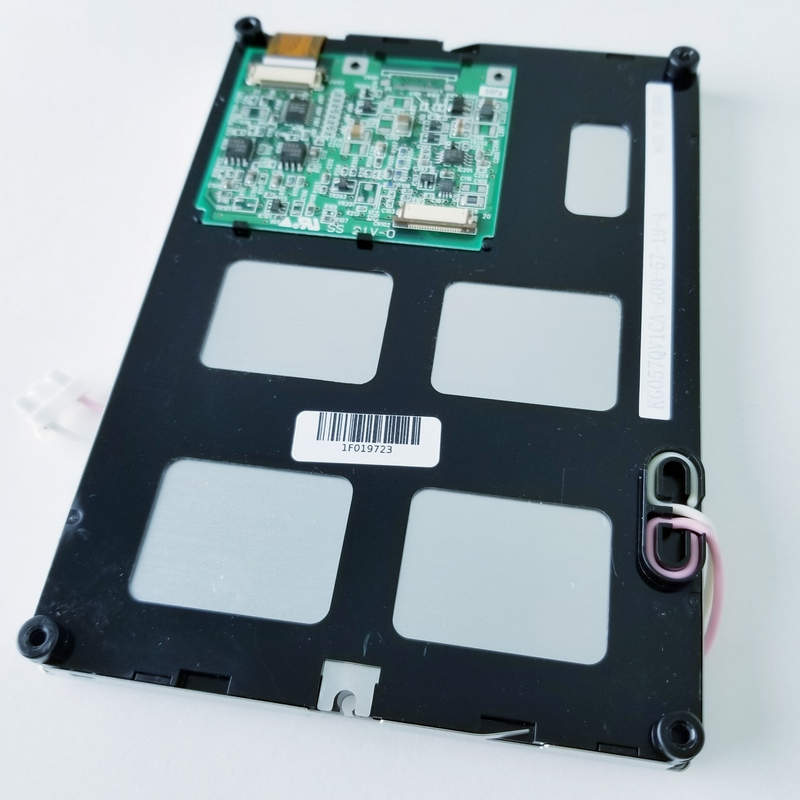

Конструкция дисплея

Экран представляет собой многослойный оптоэлектронный модуль. Каждый слой выполняет строго определенную функцию формирования изображения:

• стеклянная TFT-матрица с тонкопленочными транзисторами управляет каждым пикселем отдельно;
• цветовые фильтры формируют RGB-субпиксели;
• поляризационные пленки задают прохождение света;
• жидкокристаллический слой изменяет ориентацию под действием электрического поля;
• LED-подсветка обеспечивает равномерное свечение по всей площади;
• светорассеиватель распределяет поток света;
• металлическая рамка выполняет функцию механической защиты;
• шлейф FPC обеспечивает электрическое соединение с платой управления.

Особенностью является наличие активной матрицы — каждый пиксель имеет собственный транзистор, что обеспечивает стабильность изображения без мерцания.

Принцип работы

Работа TFT-экрана основана на управлении прозрачностью жидких кристаллов электрическим полем. Процесс отображения происходит следующим образом:

• контроллер формирует координаты строки и столбца;
• на выбранный пиксель подается управляющее напряжение;
• кристаллы изменяют ориентацию;
• изменяется поляризация проходящего света;
• цветовой фильтр формирует нужный оттенок;
• подсветка делает изображение видимым.

Таким образом формируется полноценное цветное изображение. При постоянном обновлении кадров глаз воспринимает непрерывную картинку.

Режимы работы

Дисплей поддерживает несколько режимов функционирования, определяющих энергопотребление и поведение изображения:

• активный режим — непрерывная передача видеоданных и обновление кадра;
• режим ожидания — логика активна, подсветка может быть отключена;
• режим сна — питание матрицы минимально, изображение отсутствует;
• тестовый режим — отображение шаблонов для проверки пикселей;
• частичное обновление — изменение отдельных областей;
• режим пониженной яркости — уменьшение тока подсветки;
• инициализация — загрузка временных параметров синхронизации.

Выбор режима определяется программой контроллера и требованиями к энергопотреблению.

Сигналы управления

Передача изображения осуществляется через параллельный RGB-интерфейс. Для работы требуется несколько синхросигналов:

• пиксельный тактовый сигнал;
• горизонтальная синхронизация;
• вертикальная синхронизация;
• разрешение передачи данных;
• линии цветовых каналов R, G, B.

Контроллер последовательно передает значения каждого пикселя, формируя строку за строкой. После заполнения кадра процесс повторяется.

Особенности эксплуатации

Для длительной работы дисплея необходимо учитывать физические ограничения жидкокристаллической технологии:

• чувствительность к перегреву;
• замедление отклика при низких температурах;
• нежелательность статических изображений;
• ограничение радиуса изгиба шлейфа;
• необходимость стабилизированного питания;
• защита от электростатических разрядов.

Соблюдение этих требований обеспечивает ресурс, сопоставимый со сроком службы промышленного оборудования.

Области применения

Экран данного типа применяется в оборудовании с локальным интерфейсом пользователя. Типовые направления включают:

• операторские панели станков;
• измерительные приборы;
• промышленные контроллеры;
• медицинские устройства;
• лабораторное оборудование;
• системы визуализации параметров;
• терминалы диагностики;
• панели управления приводами.

Компактный размер и стандартное разрешение делают дисплей удобным для встраиваемых систем.

Таким образом, экран KG057QV1CA-G00 представляет собой типичный промышленный TFT-модуль, обеспечивающий надежное отображение графической информации в оборудовании автоматизации. Продуманная структура матрицы, поддержка стандартных режимов синхронизации и устойчивость к длительной работе позволяют использовать его в широком спектре устройств.
