Датчик влажности EVCO EVHP503 69-1512-00 — измерение относительной влажности воздуха
EVCO EVHP503 — электронный преобразователь влажности, предназначенный для измерения относительной влажности воздуха и передачи результатов в промышленную систему управления. Устройство применяется в холодильном, вентиляционном и технологическом оборудовании, где необходимо контролировать содержание водяного пара в воздушной среде. Модель EVHP503 с обозначением 69-1512-00 формирует унифицированный токовый сигнал 4–20 мА, соответствующий измеряемой влажности. Такой способ передачи данных позволяет использовать датчик совместно с электронными контроллерами и аналоговыми входами систем промышленной автоматизации.
Технические характеристики
Измерительные свойства EVCO EVHP503 определяются диапазоном влажности, способом передачи сигнала и условиями окружающей среды. Основные параметры:
- производитель — EVCO,
- категория — электронный датчик влажности,
- серия — EVHP,
- модель — EVHP503,
- дополнительное обозначение изделия — 69-1512-00,
- измеряемая величина — относительная влажность,
- тип подключения — двухпроводный,
- температура эксплуатации — от −10 до +70 °C,
- степень защиты — IP65,
- тип чувствительного элемента — электронный,
- габаритный размер — около 185 × 20 мм,
- масса — около 0,09 кг.
Особенности конструкции

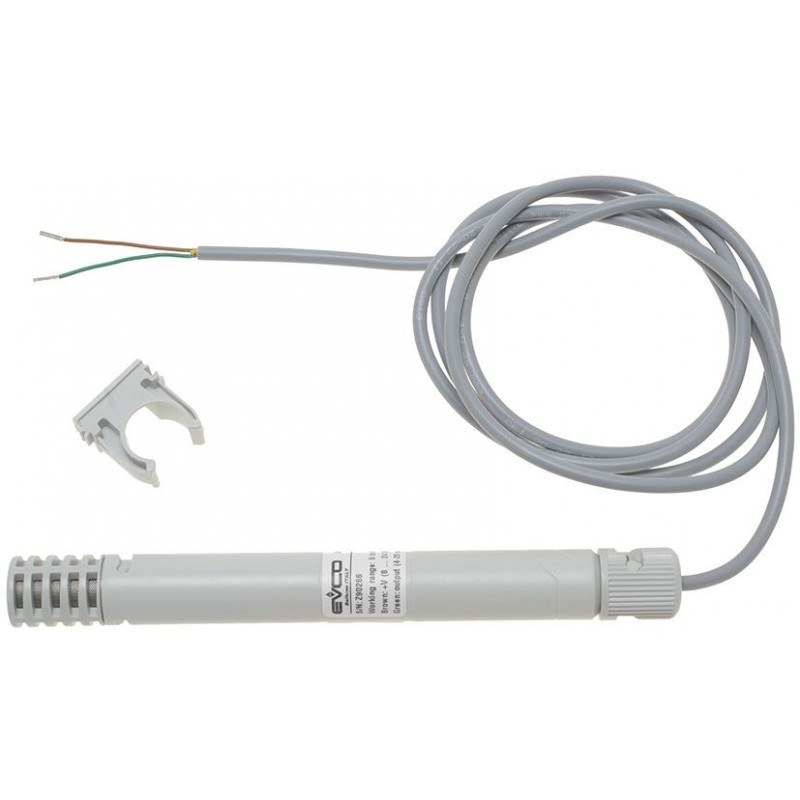

EVCO EVHP503 выполнен в вытянутом корпусе, предназначенном для размещения в контролируемой воздушной среде. Конструкция объединяет чувствительный элемент, электронную схему преобразования и соединительные проводники. Чувствительный элемент реагирует на изменение влажности окружающего воздуха. Электронная система обрабатывает полученные данные и формирует электрический сигнал, соответствующий текущему состоянию среды. Токовый выход 4–20 мА используется для передачи измеряемой величины на внешний контроллер. Нижняя граница выходного диапазона соответствует минимальному нормированному значению измерения, а верхняя — максимальному. Двухпроводная организация подключения позволяет одновременно подавать питание и передавать измерительную информацию по одной токовой петле. Это сокращает количество электрических соединений и упрощает интеграцию датчика в автоматизированную систему. Форма корпуса рассчитана на размещение в технологических зонах с ограниченным монтажным пространством. Удлиненная чувствительная часть позволяет располагать измерительный элемент непосредственно в воздушном потоке при соблюдении требований к установке.
Области применения
EVCO EVHP503 используется в системах, где необходимо контролировать относительную влажность воздушной среды. Основные направления эксплуатации:
- промышленные холодильные камеры,
- климатические установки,
- вентиляционное оборудование,
- системы хранения продукции,
- холодильные склады,
- технологические помещения с регулируемой влажностью,
- камеры выдержки материалов,
- системы микроклимата,
- промышленные осушительные установки,
- воздушные каналы инженерных систем,
- оборудование пищевых производств,
- холодильные технологические линии,
- системы автоматического контроля влажности,
- производственные помещения с регулируемой воздушной средой.
Компания «Олниса» осуществляет поставки датчиков влажности EVCO EVHP503 для промышленного холодильного и климатического оборудования. В ассортимент входят измерительные компоненты, предназначенные для систем автоматического контроля параметров воздушной среды.
Преимущества
Эксплуатационные достоинства EVCO EVHP503 связаны с электронной обработкой измерений и удобством передачи результатов в управляющее оборудование. Основные преимущества модели:
- удобство непрерывного контроля влажности,
- компактность чувствительного элемента,
- простота интеграции в автоматизированные установки,
- совместимость с распространенными токовыми входами,
- небольшое количество соединительных проводников,
- устойчивость корпуса к обычным эксплуатационным загрязнениям,
- возможность размещения непосредственно в контролируемой зоне,
- удобство дистанционного получения измерительной информации,
- отсутствие механических подвижных частей,
- практичность применения в холодильных системах,
- возможность автоматического управления микроклиматом,
- надежность электронной передачи сигнала,
- долговечность при соблюдении допустимых условий,
- удобство эксплуатации в технологических помещениях,
- универсальность для различных систем контроля воздуха.

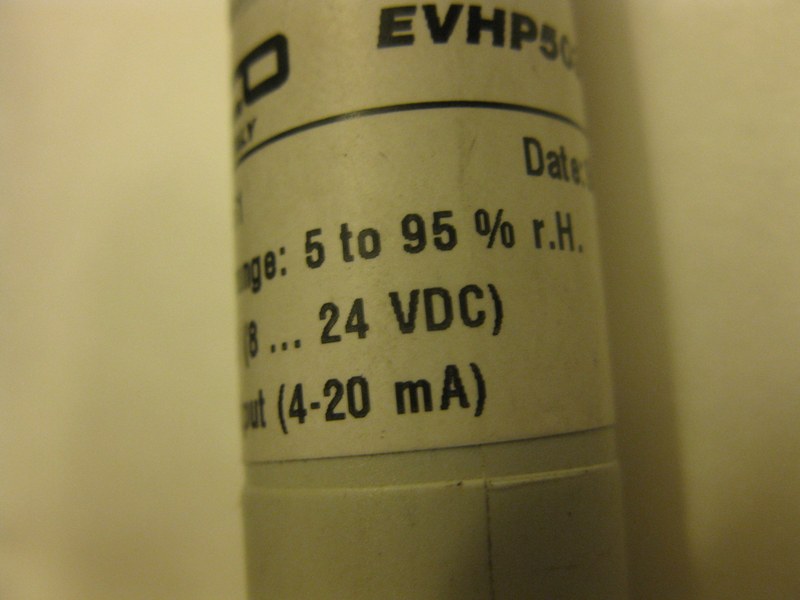

Таким образом, EVCO EVHP503 69-1512-00 представляет собой электронный датчик относительной влажности с измерительным диапазоном 5–95% RH. Устройство формирует сигнал 4–20 мА и предназначено для работы в составе автоматизированных холодильных и климатических систем. Двухпроводное подключение, компактный корпус и защищенное исполнение обеспечивают возможность применения датчика в соответствующих производственных условиях. Его функциональность направлена на непрерывное получение информации о влажности воздушной среды.
