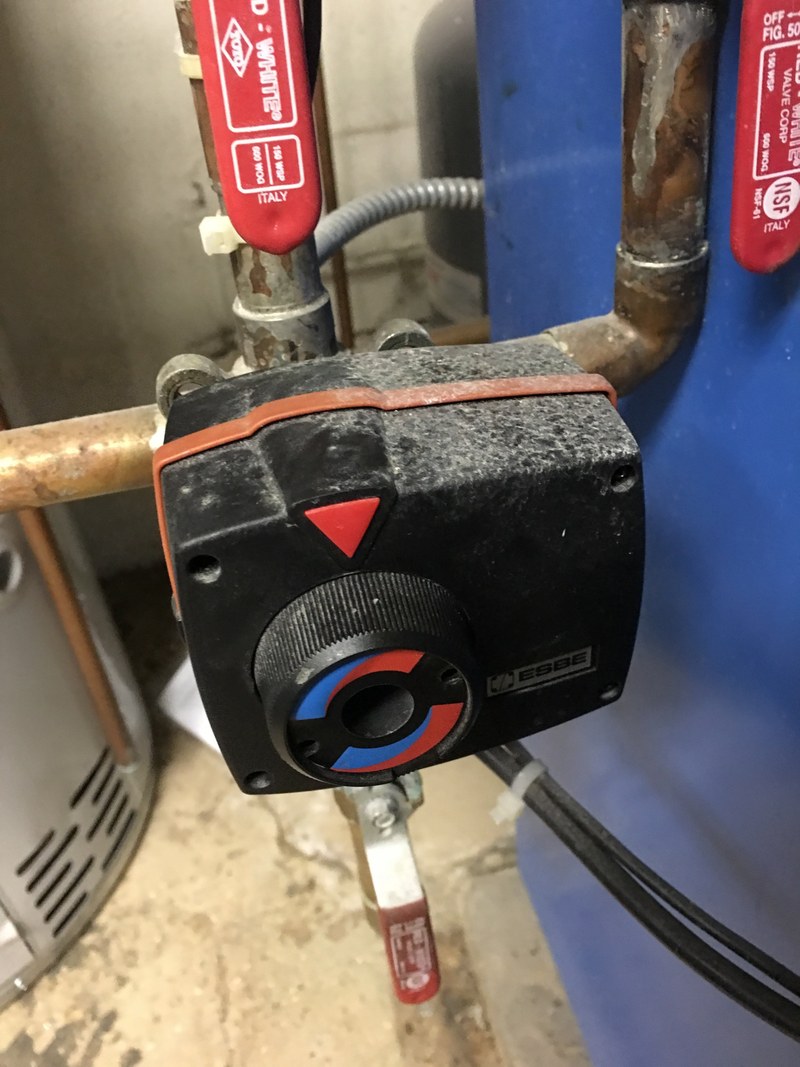

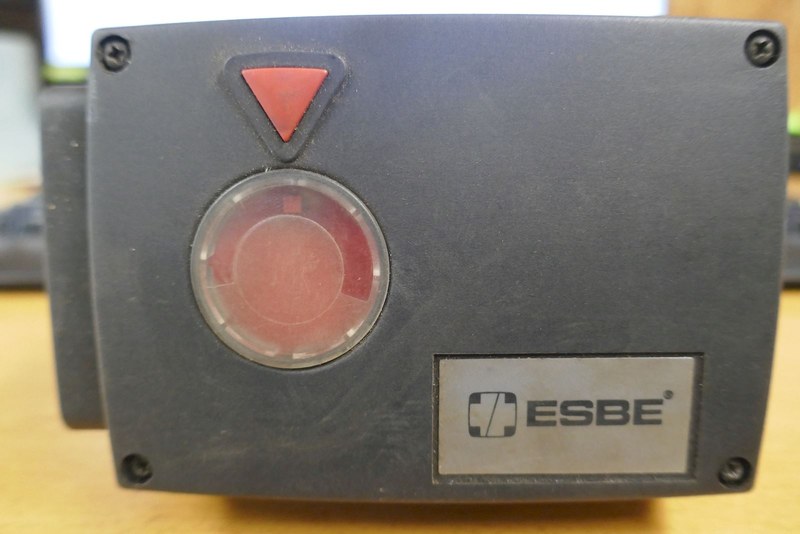

Электропривод ESBE Series 90 93 12051300 — управление крупногабаритными поворотными клапанами

ESBE 93 — электрический исполнительный механизм семейства Series 90, предназначенный для позиционирования поворотных клапанов в водяных системах отопления и охлаждения. Оборудование используется в гидравлических установках, где для перемещения регулирующего элемента требуется повышенный вращающий момент. Исполнение с артикулом 12051300 питается от переменного напряжения 24 В и работает по трехпозиционной схеме управления. Положение выходного механизма определяется продолжительностью команд открытия и закрытия, формируемых внешним контроллером. Время перемещения на угол 90° составляет 240 секунд. Привод развивает крутящий момент 15 Н·м и предназначен для применения с совместимыми клапанами условного диаметра DN15–DN150. Регулируемые кулачковые элементы позволяют изменять доступный угол поворота в пределах от 30 до 180°, обеспечивая согласование механического хода с конструкцией используемой арматуры.

Технические характеристики

Рабочие параметры ESBE 93 определяются кинематикой редуктора и характеристиками питания. Для рассматриваемого исполнения существенны следующие значения:

• производитель — ESBE,
• категория — поворотный электропривод,
• серия — Series 90,
• модель — 93,
• артикул — 12051300,
• напряжение питания — 24 В AC,
• допустимое отклонение питания — ±10%,
• частота — 50 Гц,
• управление — трехпозиционное SPDT,
• время поворота на 90° — 240 секунд,
• крутящий момент — 15 Н·м,
• регулируемый угол перемещения — 30–180°,
• потребляемая мощность — 2 ВА,
• степень защиты — IP54,
• температура окружающей среды — от −15 до +55 °C.

Особенности конструкции

Исполнительный механизм серии 90 изготовлен в прочном корпусе, рассчитанном на размещение в технических помещениях отопительных систем. Внутреннее пространство занимает электродвигатель, редуктор и система ограничения рабочего хода. Передача механического усилия осуществляется через понижающий редуктор, позволяющий получить значительный вращающий момент при сравнительно небольшой электрической мощности. Медленное перемещение выходного вала особенно удобно для систем с большой тепловой инерцией. В отличие от компактных приводов серии ARA600, устройство Series 90 ориентировано на более широкий диапазон размеров регулирующей арматуры. Его конструкция подходит для использования с крупными поворотными клапанами при наличии соответствующих монтажных соединений. Особенностью механизма является возможность изменения угловых ограничений. Кулачковые диски позволяют задавать конечные положения привода в соответствии с необходимым диапазоном вращения штока клапана. Такая настройка обеспечивает согласование механики исполнительного устройства с конкретной гидравлической схемой. Трехпозиционное управление реализовано подачей электрического напряжения на соответствующие управляющие направления. При отсутствии команды двигатель останавливается, сохраняя положение регулирующего органа.

Области применения

ESBE 93 применяется в установках с регулирующими клапанами, которым требуется увеличенный приводной момент и сравнительно медленное перемещение. Основные направления использования:

• крупные смесительные узлы систем отопления,
• регулирующие клапаны тепловых пунктов,
• производственные котельные,
• распределительные коллекторы теплоносителя,
• гидравлические системы промышленных объектов,
• автоматизированные контуры теплоснабжения,
• четырехходовые поворотные клапаны,
• системы управления температурой воды,
• инженерные сети общественных зданий,
• крупные водяные теплообменные установки,
• смесительные контуры технологического оборудования,
• гидравлические схемы с увеличенной тепловой инерцией,
• системы централизованного отопления,
• промышленная температурная автоматика.

Компания «Олниса» поставляет электроприводы ESBE Series 90 93 12051300 для промышленного теплотехнического оборудования. В ассортимент предприятия входят исполнительные механизмы и компоненты регулирующей гидравлической арматуры для автоматизированных инженерных систем.

Преимущества

Существенные достоинства привода связаны с конструктивной прочностью, возможностью изменения рабочего хода и надежным позиционированием тяжелой поворотной арматуры. Основные преимущества:

• приспособленность к крупным регулирующим клапанам,
• возможность механической настройки рабочего перемещения,
• плавное изменение положения регулирующего органа,
• надежность редукторной передачи,
• устойчивость к штатным механическим нагрузкам,
• удобство ручного управления,
• возможность применения в автоматизированных тепловых пунктах,
• долговечность при правильной эксплуатации,
• универсальность для различных схем смешивания,
• практичность технического обслуживания,
• простота управления от промышленного регулятора,
• возможность расширения функций сигнализации,
• стабильность удержания достигнутого положения,
• совместимость с распространенными гидравлическими узлами,
• уменьшение потребности в ручной регулировке.

Таким образом, электропривод ESBE Series 90 93 12051300 представляет собой трехпозиционный исполнительный механизм с питанием 24 В и крутящим моментом 15 Н·м. Конструкция рассчитана на управление поворотными клапанами в отопительных и промышленных системах. Настраиваемый диапазон вращения, механическое ручное управление и прочная редукторная схема обеспечивают возможность использования устройства в гидравлических контурах с различными условиями регулирования.
