Терморезистор EPCOS S861 B57861S0103F040 — высокоточное измерение температуры электронных узлов

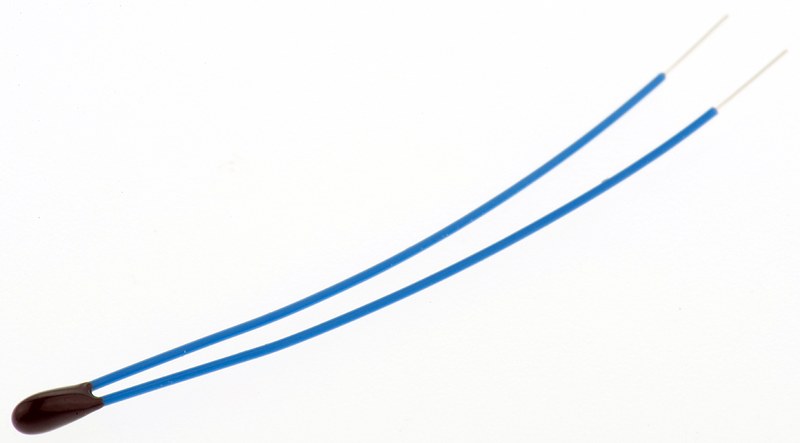

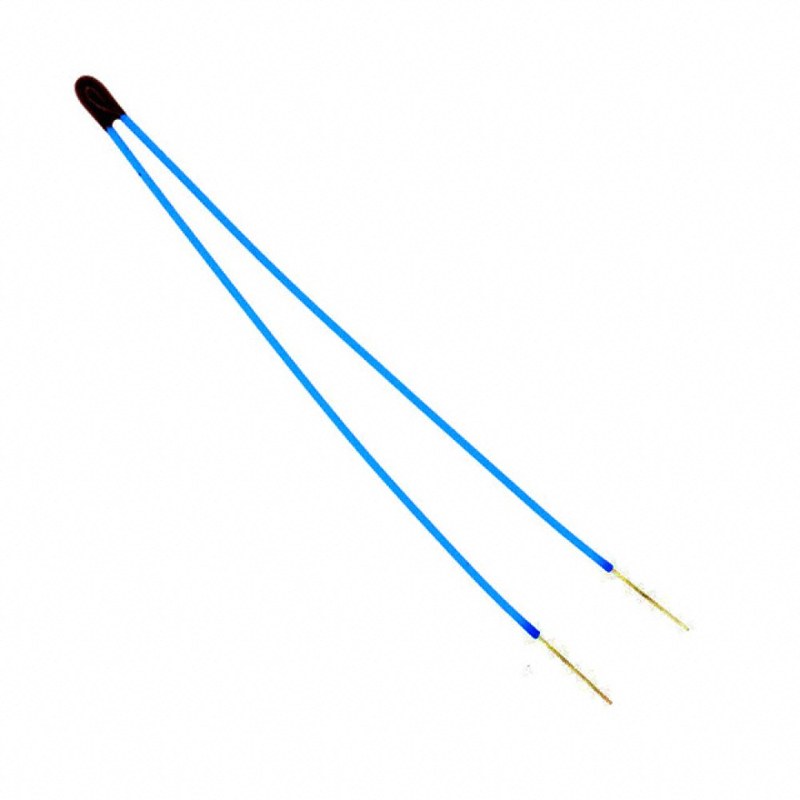

EPCOS B57861S0103F040 — миниатюрный терморезистор с отрицательным температурным коэффициентом сопротивления, предназначенный для измерения и контроля температуры. Компонент принадлежит к семейству S861 и применяется в электронной аппаратуре, измерительных схемах и системах температурной компенсации. Номинальное сопротивление терморезистора составляет 10 кОм при температуре +25 °C. При нагревании сопротивление чувствительного материала уменьшается, что позволяет использовать компонент в качестве первичного измерительного преобразователя.

Технические характеристики

Измерительные свойства EPCOS B57861S0103F040 определяются номинальным сопротивлением, температурной постоянной и конструкцией чувствительного элемента. Основные параметры:

• производитель — EPCOS / TDK Electronics,
• категория — измерительный NTC-терморезистор,
• серия — S861,
• модель и артикул — B57861S0103F040,
• тип температурной зависимости — отрицательный NTC,
• номинальное сопротивление при +25 °C — 10 кОм,
• допуск сопротивления — ±1%,
• номинальная температурная постоянная B25/100 — 3988 К,
• диапазон рабочих температур — от −55 до +155 °C,
• максимальная рассеиваемая мощность — 60 мВт,
• конструктивное исполнение — миниатюрный чувствительный элемент,
• тип выводов — гибкие проволочные,
• изоляционное покрытие — полимерное,
• технология установки — выводной монтаж.

Особенности конструкции

EPCOS S861 B57861S0103F040 изготовлен на основе полупроводникового термочувствительного материала, электрическое сопротивление которого уменьшается при повышении температуры. Физические свойства материала определяют температурную чувствительность и форму измерительной характеристики. Миниатюрный чувствительный элемент заключен в защитное полимерное покрытие. Оно предназначено для электрической изоляции и уменьшения риска повреждения внутренних компонентов при стандартных условиях эксплуатации. При этом допустимость непосредственного контакта с жидкостями и химически активными веществами определяется свойствами покрытия. К термочувствительному элементу присоединены гибкие проводниковые выводы. Такая конструкция позволяет размещать компонент в точках, где затруднено использование датчиков с жестким корпусом или крупным присоединительным узлом.

Области применения

Терморезистор EPCOS B57861S0103F040 используется в электронной аппаратуре, где требуется измерение температуры небольшим чувствительным элементом. Основные направления эксплуатации:

• температурный контроль печатных плат,
• системы охлаждения электронного оборудования,
• контроль температуры аккумуляторных узлов,
• электронные измерительные приборы,
• температурная компенсация аналоговых схем,
• контроль нагрева полупроводниковых компонентов,
• системы управления вентиляторами,
• промышленные температурные датчики,
• электронные регуляторы нагрева,
• лабораторная измерительная аппаратура,
• мониторинг температурного состояния электромеханических узлов,
• системы автоматизированного температурного контроля,
• измерительные электронные модули,
• компактные датчики температуры,
• контроль тепловых режимов оборудования.

Компания «Олниса» осуществляет поставки терморезисторов EPCOS B57861S0103F040 для предприятий электронной промышленности и производителей измерительного оборудования. В ассортимент входят температурные чувствительные элементы, применяемые в схемах контроля, компенсации и автоматического регулирования.

Преимущества

Эксплуатационные достоинства терморезистора связаны с высокой температурной чувствительностью, миниатюрным исполнением и возможностью использования в разнообразных электронных схемах. Основные преимущества:

• высокая чувствительность к изменению температуры,
• удобство установки в ограниченном пространстве,
• небольшая тепловая инерция,
• возможность быстрого обнаружения температурных изменений,
• отсутствие подвижных механических деталей,
• простота включения в резистивные измерительные цепи,
• удобство применения в компактной электронике,
• возможность использования для температурной компенсации,
• малые размеры чувствительного элемента,
• практичность серийного монтажа,
• гибкость размещения относительно контролируемой поверхности,
• отсутствие необходимости в отдельном сложном интерфейсе,
• совместимость с распространенными аналоговыми измерительными схемами,
• стабильность характеристик при соблюдении допустимых режимов,
• долговечность при правильной электрической и механической эксплуатации.

Таким образом, EPCOS S861 B57861S0103F040 представляет собой миниатюрный NTC-терморезистор номиналом 10 кОм при +25 °C. Компонент предназначен для измерения температуры и использования в электронных схемах температурного контроля. Гибкие выводы, небольшая масса чувствительного элемента и высокая температурная чувствительность обеспечивают возможность применения в компактных измерительных устройствах. Точность работы определяется правильностью электрического преобразования и условиями теплового контакта.
