Вибрационный датчик уровня Endress+Hauser Liquiphant FTL31-AA1V3BAVCJ — контроль предельного уровня жидкостей

Endress+Hauser Liquiphant FTL31-AA1V3BAVCJ — компактный вибрационный сигнализатор уровня, предназначенный для обнаружения наличия жидкости в заданной точке резервуара. Устройство используется в автоматизированных технологических установках для предотвращения переполнения емкостей, защиты насосов от сухого хода и формирования сигналов состояния процесса. Измерительный элемент выполнен в виде вибрирующей вилки, контактирующей с контролируемой средой. Когда жидкость достигает чувствительной части, характер ее колебаний изменяется. Электронная система обнаруживает это изменение и формирует соответствующий выходной сигнал.

Технические характеристики

Основные параметры датчика определяются типом измерения, материалом контактирующих деталей и исполнением технологического присоединения. Характеристики модели:

• производитель — Endress+Hauser,
• категория — вибрационный сигнализатор уровня,
• серия — Liquiphant,
• модель — FTL31,
• расширенный код заказа — FTL31-AA1V3BAVCJ,
• тип измерения — точечное обнаружение уровня жидкости,
• измерительная технология — вибрационная,
• чувствительный элемент — вибрационная вилка,
• материал контактирующей части — нержавеющая сталь 316L,
• максимальная температура продукта — +150 °C,
• технологическое присоединение — наружная резьба 1 NPT,
• исполнение чувствительного элемента — укороченная трубка,
• шероховатость поверхности — Ra менее 3,2 мкм,
• назначение — контроль предельного уровня,
• класс применения — промышленное оборудование.

Особенности конструкции

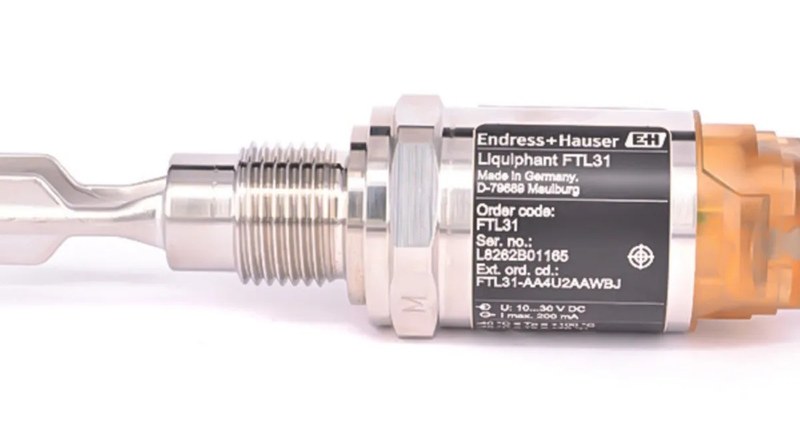

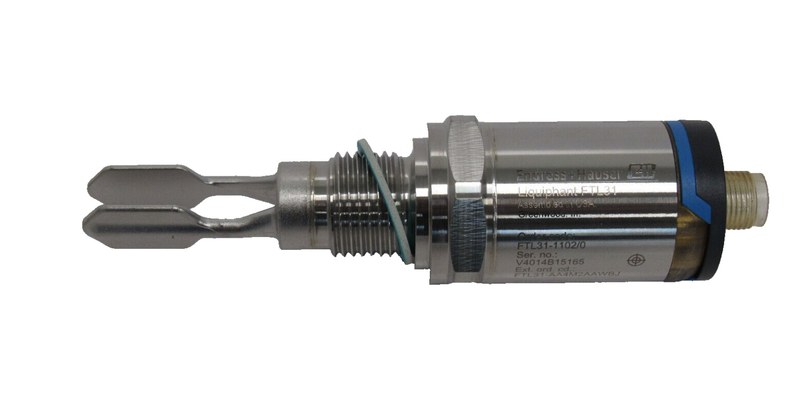

Liquiphant FTL31 имеет компактный корпус, объединенный с измерительной вилкой и технологическим присоединением. Такая компоновка позволяет устанавливать устройство непосредственно в стенку резервуара или технологического трубопровода. Чувствительная часть изготовлена из нержавеющей стали 316L. Материал обеспечивает механическую прочность и устойчивость к воздействию многих технологических жидкостей. Химическую совместимость необходимо оценивать отдельно для каждой среды, учитывая температуру, концентрацию и рабочее давление. Внутри измерительного узла расположен пьезоэлектрический привод, создающий механические колебания вилки. Электронная схема контролирует характер вибрации и определяет изменение условий взаимодействия с окружающей средой. При контакте вилки с жидкостью возникает дополнительная механическая нагрузка на чувствительный элемент. Она изменяет частотные параметры колебаний, которые обрабатываются электроникой сигнализатора. На основании полученной информации формируется дискретное состояние измерительной системы.

Области применения

Liquiphant FTL31 используется в установках, где требуется контролировать достижение жидкостью установленной точки. Основные направления эксплуатации:

• предотвращение переполнения резервуаров,
• защита насосов от сухого хода,
• контроль минимального уровня жидкости,
• системы наполнения технологических емкостей,
• резервуары промышленного водоснабжения,
• охлаждающие контуры оборудования,
• системы хранения технологических растворов,
• установки водоподготовки,
• промышленные насосные агрегаты,
• резервуарные системы химических предприятий,
• контроль уровня в трубопроводных узлах,
• системы технологической сигнализации,
• автоматизированные установки дозирования,
• системы управления жидкостными процессами.

Компания «Олниса» осуществляет поставки вибрационных датчиков уровня Endress+Hauser Liquiphant FTL31 для промышленных предприятий и производителей технологического оборудования. В ассортимент компании входят измерительные компоненты для контроля жидких сред и автоматизации производственных процессов.

Преимущества

Основные эксплуатационные достоинства вибрационного сигнализатора определяются отсутствием сложной подвижной механики и возможностью непосредственного контроля уровня. К ним относятся:

• устойчивость измерительного механизма к обычным механическим воздействиям,
• отсутствие поплавка и направляющих элементов,
• компактность технологической установки,
• удобство контроля предельных состояний,
• снижение вероятности механического заклинивания,
• практичность применения в небольших резервуарах,
• возможность автоматической защиты насосного оборудования,
• простота интеграции в системы сигнализации,
• надежность при соблюдении условий процесса,
• минимальные требования к механическому обслуживанию,
• долговечность металлического чувствительного элемента,
• возможность применения в различных технологических жидкостях,
• удобство автоматизации заполнения емкостей,
• устойчивость конструкции к повторяющимся циклам обнаружения,
• повышение технологической безопасности.

Таким образом, Endress+Hauser Liquiphant FTL31-AA1V3BAVCJ представляет собой вибрационный сигнализатор предельного уровня жидкости. Конструкция включает чувствительную вилку из нержавеющей стали, электронную систему обработки колебаний и технологическое резьбовое присоединение. Компактность, отсутствие поплавкового механизма и возможность работы с различными жидкими средами делают модель практичным элементом контроля резервуаров и защиты насосных установок.
