Гидравлический манометр Enerpac G G2535L — измерение высокого давления в силовых системах

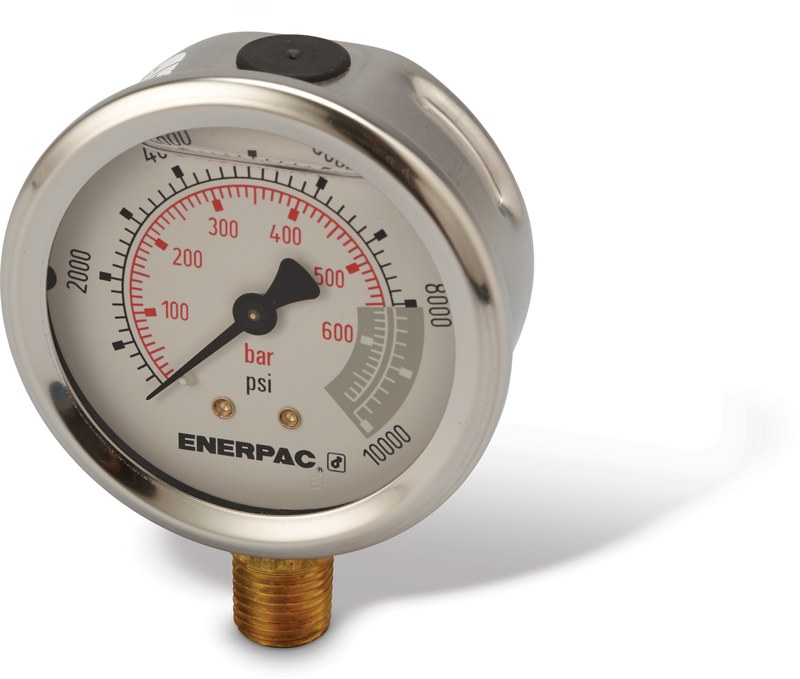

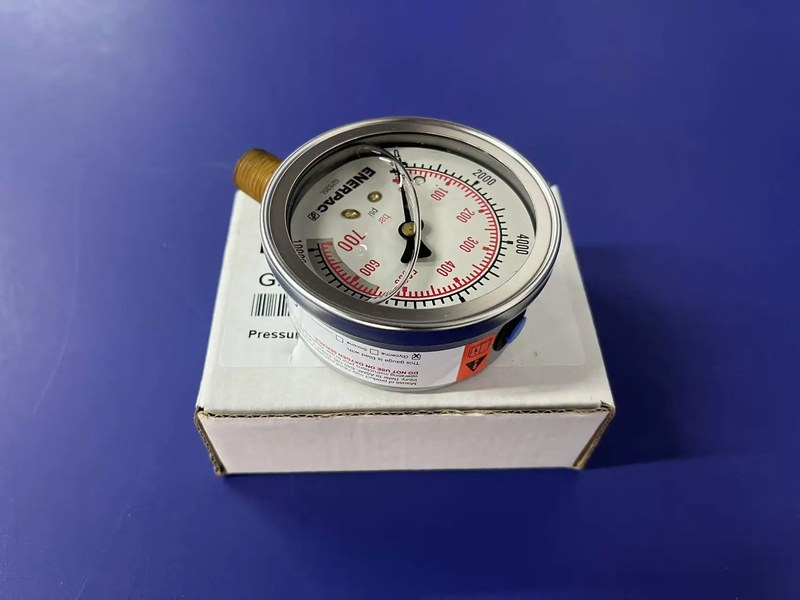

Enerpac G2535L — стрелочный гидравлический манометр, предназначенный для измерения давления рабочей жидкости в силовых гидравлических системах. Прибор используется совместно с насосами, гидроцилиндрами и оборудованием, функционирующим при высоком давлении. Модель относится к серии G и оснащена круглым циферблатом диаметром 2,5 дюйма. Измерительный диапазон рассчитан на давление до 10 000 psi, что соответствует приблизительно 700 бар. Манометр имеет нижнее расположение присоединительного штуцера и предназначен для стационарного подключения к совместимому гидравлическому оборудованию.
Технические характеристики
Основные параметры Enerpac G2535L определяют его измерительный диапазон, конструкцию соединения и особенности индикации. Технические показатели:
- производитель — Enerpac,
- категория — гидравлический стрелочный манометр,
- серия — G,
- модель и артикул — G2535L,
- максимальное измеряемое давление — 10 000 psi,
- эквивалентный верхний предел — около 700 бар,
- диаметр циферблата — 2,5 дюйма,
- тип индикации — аналоговая стрелочная,
- расположение штуцера — нижнее,
- присоединительная резьба — 1/4 NPTF,
- заполнение корпуса — глицерин,
- шкала измерения — двойная, psi и бар,
- назначение — гидравлические системы высокого давления.
Особенности конструкции
Манометр Enerpac G2535L выполнен в круглом корпусе с передним расположением измерительной шкалы. Конструкция предназначена для преобразования давления гидравлической жидкости в механическое отклонение стрелочного указателя. Измерительный механизм связан с чувствительным упругим элементом, деформация которого изменяется под воздействием внутреннего давления. Перемещение передается через кинематический узел на стрелку, обеспечивая визуальное отображение текущего значения. Двойная шкала позволяет получать показания в фунтах на квадратный дюйм и барах. Наличие двух единиц измерения облегчает использование прибора с оборудованием, техническая документация которого содержит различные системы обозначения давления. Глицериновое заполнение занимает внутренний объем измерительного корпуса и выполняет демпфирующую функцию. При появлении вибрации жидкость ограничивает резкие движения механических элементов, способствуя более устойчивому отображению показаний.
Области применения
Enerpac G2535L используется при контроле давления в гидравлических установках высокого давления. Основные направления эксплуатации:
- гидравлические насосные станции,
- силовые гидроцилиндры,
- промышленные гидравлические прессы,
- оборудование подъема тяжелых грузов,
- гидравлические домкраты,
- системы натяжения крепежных соединений,
- гидравлический монтажный инструмент,
- установки силового перемещения конструкций,
- испытательные гидравлические стенды,
- оборудование промышленного ремонта,
- системы высоконапорного гидропривода,
- технологические гидравлические установки,
- контроль давления при запрессовке деталей,
- силовое оборудование машиностроительных предприятий.
Компания «Олниса» осуществляет поставки манометров Enerpac G2535L для промышленного гидравлического оборудования. В ассортимент продукции входят измерительные устройства и компоненты силовых гидросистем, применяемые в производственных, монтажных и ремонтных установках.
Преимущества
Достоинства Enerpac G2535L связаны с механической надежностью, наглядностью индикации и приспособленностью к вибрационным воздействиям. Основные преимущества модели:
- отсутствие потребности во внешнем электропитании,
- устойчивое отображение показаний при допустимых пульсациях,
- удобство наблюдения за рабочим давлением,
- снижение колебаний стрелочного механизма,
- простота включения в гидравлическую систему,
- возможность использования в удаленных установках,
- наглядность двойной измерительной шкалы,
- практичность регулярного контроля гидросистем,
- механическая прочность конструкции,
- удобство визуальной проверки состояния оборудования,
- универсальность для различных гидравлических механизмов,
- снижение влияния вибрации на считываемость результатов,
- долговечность при соблюдении рабочих ограничений,
- компактность размещения на гидравлических узлах,
- отсутствие сложной электронной системы.
Таким образом, Enerpac G2535L представляет собой механический гидравлический манометр с максимальным измеряемым давлением около 700 бар. Прибор оснащен двойной шкалой, нижним резьбовым соединением и заполненным глицерином корпусом. Конструкция предназначена для контроля давления в силовых гидравлических системах. Механическое измерение позволяет использовать устройство без внешнего питания, а демпфирующее заполнение способствует устойчивости показаний.
