Электропривод ESBE ARA600 ARA651 12101200 — автоматизация управления смесительными клапанами

ESBE ARA651 — поворотный электропривод серии ARA600, предназначенный для изменения положения регулирующей арматуры в системах водяного отопления и охлаждения. Модификация 12101200 рассчитана на питание переменным напряжением 230 В и трехпозиционное управление. Перемещение выходного механизма осуществляется в двух направлениях в зависимости от поступающей команды. Полный рабочий поворот на 90° выполняется за 60 секунд, что позволяет применять устройство в теплотехнических контурах с умеренной скоростью изменения регулирующего воздействия.

Технические характеристики

Рабочие параметры ESBE ARA651 определяются электрическими характеристиками двигателя, скоростью перемещения и усилием на выходном валу. Основные технические показатели модели:

• производитель — ESBE,
• категория — поворотный электропривод,
• напряжение питания — 230 В AC,
• допустимое отклонение напряжения — ±10%,
• степень защиты — IP41,
• температура эксплуатации — от −5 до +55 °C,
• масса — около 0,4 кг.

Особенности конструкции

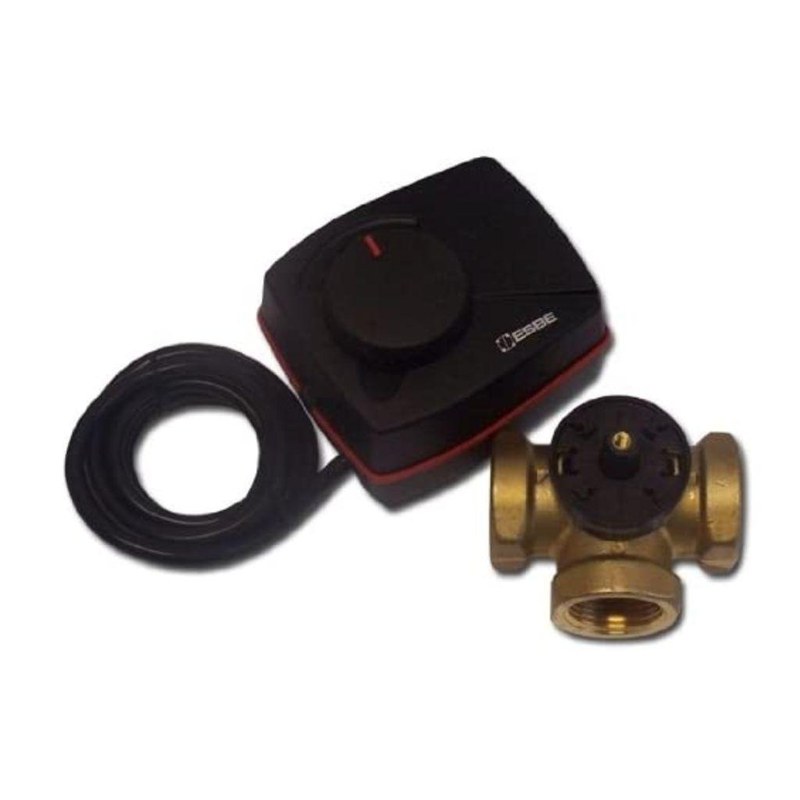

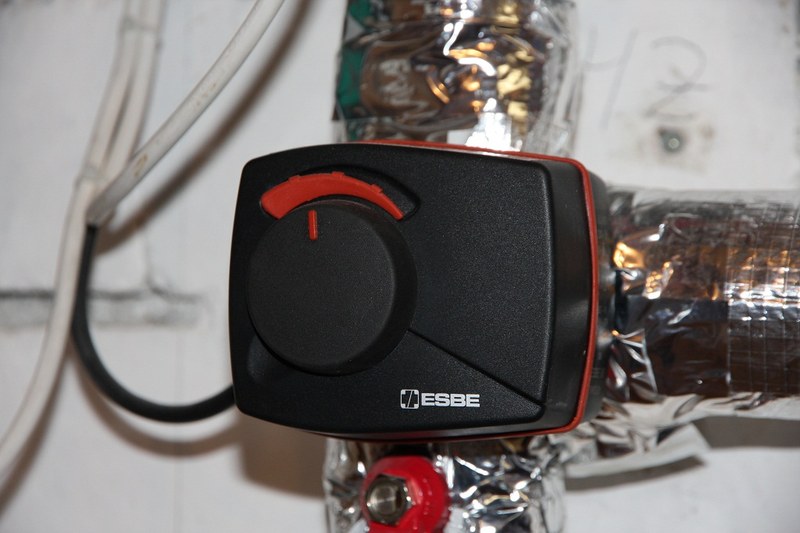

Электропривод ESBE ARA651 выполнен в компактном полимерном корпусе, который объединяет электродвигатель, редукторный механизм и электрические элементы управления. Его форма предназначена для непосредственного размещения на совместимом поворотном клапане без отдельной монтажной рамы. Внутренний редуктор снижает частоту вращения электродвигателя и преобразует ее в необходимый механический момент. Такое устройство передачи позволяет постепенно перемещать регулирующий элемент клапана, избегая резких изменений положения и избыточной скорости вращения. Электрическая схема рассчитана на трехпозиционное управление с командами вращения в противоположных направлениях. Если внешняя автоматика подает сигнал открытия, привод перемещает выходной вал в соответствующую сторону. При команде закрытия направление изменяется. Отсутствие управляющего воздействия позволяет удерживать достигнутое положение. Рабочий угол составляет 90°, что соответствует типовой кинематике трехходовых и четырехходовых поворотных смесительных клапанов. Внутренние ограничительные элементы обеспечивают завершение рабочего перемещения в предусмотренных конечных положениях.

Области применения

ESBE ARA651 применяется в гидравлических системах, где требуется изменение положения клапана по командам внешнего управляющего оборудования. Основные направления эксплуатации:

• трехходовые смесительные узлы отопления,
• четырехходовые регулирующие клапаны,
• водяные системы напольного отопления,
• радиаторные отопительные контуры,
• распределительные системы теплоносителя,
• системы управления температурой подачи,
• смесительные узлы промышленных установок,
• контуры охлаждения оборудования,
• системы автоматического распределения тепла,
• оборудование управления водяными теплообменниками.

Компания «Олниса» осуществляет поставки электроприводов ESBE ARA651 12101200 для отопительных систем и промышленного теплотехнического оборудования. В ассортимент поставляемой продукции входят компоненты автоматизации гидравлических контуров, регулирующая арматура и электрические исполнительные механизмы.

Преимущества

Эксплуатационные достоинства ARA651 связаны с компактной редукторной конструкцией, удобством управления и приспособленностью к длительной работе в инженерных системах. Основные преимущества модели:

• надежность электромеханического исполнительного механизма,
• равномерность перемещения регулирующей арматуры,
• небольшой уровень рабочего шума,
• удобство ручного позиционирования,
• компактность при размещении на клапане,
• возможность интеграции в существующие системы автоматики,
• механическая устойчивость приводного узла,
• простота электрического управления,
• удобство монтажа на совместимую арматуру,
• снижение необходимости постоянного ручного регулирования,
• стабильность положения после прекращения управляющей команды,
• возможность расширения функций дополнительным переключателем,
• долговечность при соблюдении рабочих нагрузок,
• практичность обслуживания гидравлических установок,
• совместимость с распространенными системами управления отоплением.

Таким образом, ESBE ARA600 ARA651 12101200 представляет собой электропривод с трехпозиционным управлением и рабочим поворотом 90°. Устройство рассчитано на питание 230 В, развивает момент до 6 Н·м и обеспечивает перемещение клапана за 60 секунд. Конструкция с компактным редуктором, ручным управлением и возможностью применения дополнительного переключателя позволяет использовать модель в современных теплотехнических системах. Электропривод предназначен для автоматизированного позиционирования совместимых смесительных клапанов.
