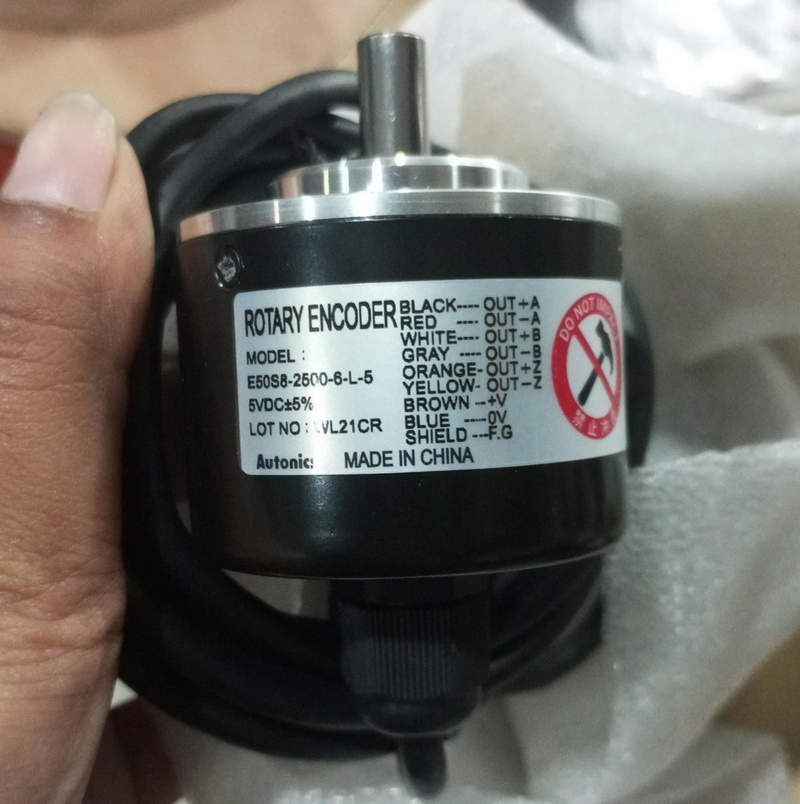

Высокое разрешение и устойчивый сигнал — преимущества Autonics E50S8-2500-6-L-5

Энкодеры серии E50 от компании Autonics используются в самых разных системах автоматизации — от простых приводов до сложных координатных машин. Модель E50S8-2500-6-L-5 представляет собой инкрементальный энкодер, обладающий высокой разрешающей способностью и надёжной схемотехникой. Устройство обеспечивает точную информацию о положении, скорости и направлении вращения, что делает его незаменимым элементом в системах с обратной связью.

Технические характеристики

Основные параметры энкодера формируют его эксплуатационные возможности и определяют совместимость с остальными элементами системы:

• Диаметр корпуса — 50 мм;
• Диаметр вала — 8 мм (сплошной вал, стандартный тип крепления);
• Разрешение — 2500 импульсов на оборот (высокоточная дискретизация угла);
• Тип сигнала — инкрементальный (каналы A, B, Z);
• Выходной интерфейс — Line Driver (двухтактная схема);
• Напряжение питания — 5 В DC (стабилизированное, без допусков на отклонения);
• Выходной ток — до 30 мА на канал;
• Максимальная частота отклика — до 300 кГц;
• Допустимая скорость вращения — до 6000 об/мин;
• Начальный момент вращения — не более 5×10−3 Н·см;
• Рабочая температура — от −10 до +70 C;
• Материал корпуса — алюминиевый сплав;
• Материал вала — нержавеющая сталь;
• Тип подключения — боковой разъём с кабелем, 5 метров длиной;
• Степень защиты — IP50 (для монтажа в защищённом корпусе);
• Вес — около 200 г.

Принцип действия

Autonics E50S8-2500-6-L-5 реализует принцип инкрементального кодирования. Во вращающейся части энкодера закреплён оптический диск с прозрачными и непрозрачными сегментами. В неподвижной части установлены излучатель (обычно ИК-светодиод) и приёмник. По мере вращения вала генерируются импульсы — в каналах A и B с фазовым сдвигом в 90, позволяющим определить направление. Канал Z выдаёт один импульс за оборот и служит для нулевой синхронизации. Схема Line Driver позволяет передавать дифференциальные сигналы, повышая помехозащищённость на больших расстояниях; Работа при напряжении 5 В требует точного согласования с логикой контроллера или драйвера; Сигналы A, B, Z, а также их инверсии (A, B, Z) обеспечивают универсальное подключение к различным типам считывающих устройств.

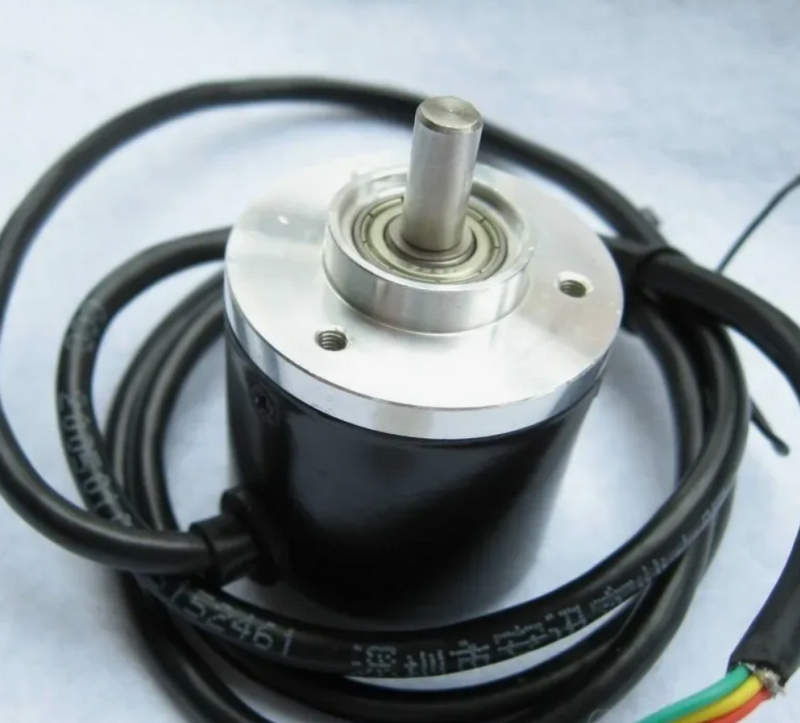

Конструктивные особенности

В конструкции энкодера реализован баланс между прочностью, точностью и удобством монтажа. Компоненты корпуса надёжно защищены от механических воздействий, а внутренняя оптика — от вибраций:

• Корпус из анодированного алюминия — легкий, прочный, устойчив к коррозии;
• Вал с жёсткой фиксацией — подходит для муфтовых соединений, не допускает люфтов;
• Разъём с длинным кабелем — облегчает установку и подключение в шкафах и на подвижных частях механизма;
• Компактная конструкция — позволяет монтировать в ограниченном пространстве без потери жёсткости;
• Оптический блок — прецизионный, обеспечивает стабильную генерацию сигнала даже на высоких оборотах.

Режимы работы

Инкрементальный энкодер может функционировать в разных режимах в зависимости от конфигурации системы управления, к которой он подключён. Возможности модели позволяют использовать её в высокоточных задачах:

• Режим измерения линейной скорости — используется в приводах, где сигнал с энкодера подаётся на преобразователь частоты для динамического регулирования;
• Режим позиционирования — применяется в системах координатного перемещения и каретках, где важно точное отслеживание угла или линейного перемещения;
• Режим обратной связи — используется в сервосистемах, где энкодер замыкает контур регулирования, обеспечивая сигнал об отклонении текущего положения;
• Режим определения направления — реализуется через анализ сдвига фаз между каналами A и B;
• Нулевая синхронизация — канал Z применяется для привязки абсолютной позиции к физическому ориентиру в механизме.

Сферы применения

Благодаря высокому разрешению и надёжности работы, Autonics E50S8-2500-6-L-5 применяется в различных отраслях промышленности, включая машиностроение, автоматизацию производственных линий и робототехнику:

• Станки с числовым программным управлением — для отслеживания координат и корректировки положений инструмента;
• Роботизированные манипуляторы — для определения угла поворота приводных звеньев;
• Упаковочные машины — для синхронизации ленты с механизмами подачи и резки;
• Линии сборки — для позиционирования кареток и контроллеров на рельсовых системах;
• Конвейерные системы — для контроля скорости и перемещений объектов на ленте;
• Дозаторы и фасовочные автоматы — для контроля объёма и количества подаваемого продукта;
• Приводы с замкнутым контуром — для высокоточного регулирования положения вала.

Преимущества модели

Модель E50S8-2500-6-L-5 сочетает высокую точность, компактные габариты и устойчивость к помехам. Ниже перечислены ключевые достоинства устройства:

• Высокое разрешение 2500 имп/об — позволяет применять в задачах точного позиционирования и измерения;
• Интерфейс Line Driver — обеспечивает уверенную работу в условиях сильных индустриальных помех;
• Корпус диаметром 50 мм — обеспечивает баланс между прочностью и компактностью;
• Работа от 5 В — совместима с контроллерами, использующими логический уровень TTL;
• Кабель длиной 5 м — удобство подключения без дополнительных удлинителей;
• Устойчивость к вибрациям и нагрузкам — за счёт прочной механической конструкции;
• Совместимость с широким спектром устройств управления — универсальный стандарт подключения и сигналов.

Таким образом, энкодер Autonics E50S8-2500-6-L-5 — это надёжный и точный компонент, рассчитанный на работу в сложных условиях автоматизации. Его точность, надёжность и гибкость подключения позволяют интегрировать его как в базовые, так и в высокоточные системы управления. При выборе компонентов для промышленной автоматики стоит учитывать не только характеристики, но и поддержку от поставщика — и здесь «Олниса» обеспечивает оптимальный результат с учётом всех нюансов применения.
