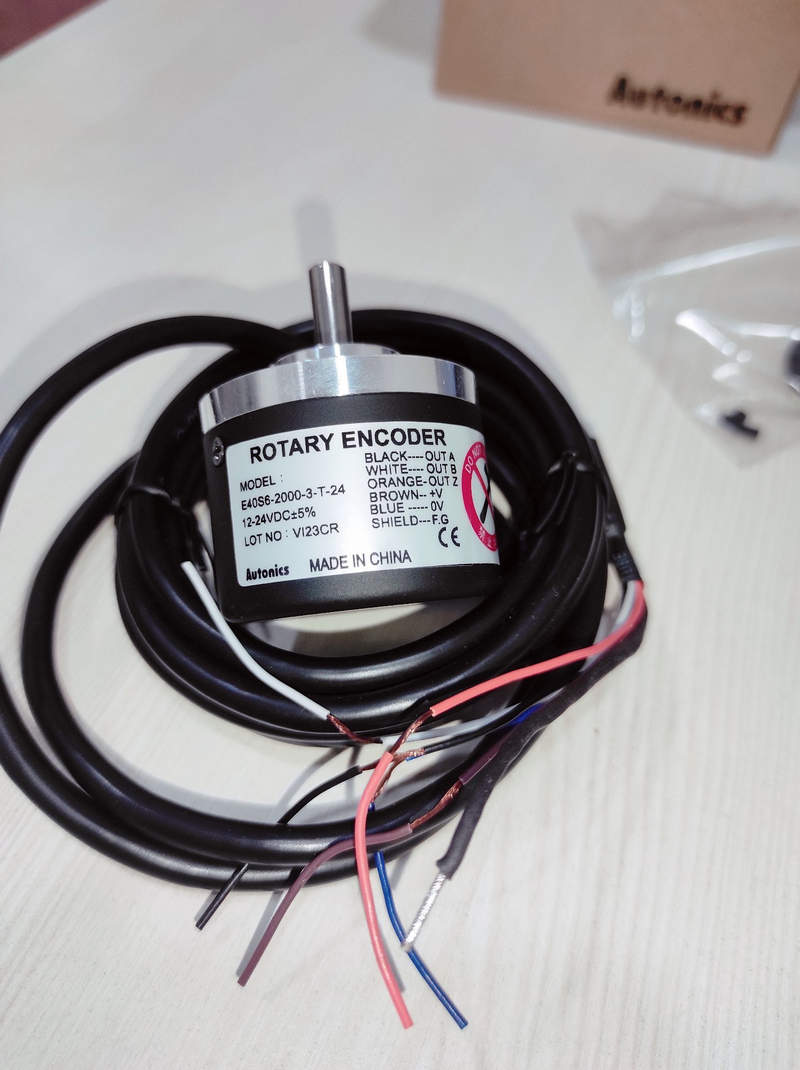

Оптимизация приводов и сервосистем благодаря Autonics E40S6-2000-3-T-24

Энкодеры широко применяются в автоматизированных системах управления, обеспечивая высокоточную обратную связь о положении, скорости и направлении вращения. Модель Autonics E40S6-2000-3-T-24 представляет собой инкрементальный энкодер с оптимальными характеристиками для использования в промышленных условиях, где важны надежность, стабильность сигнала и устойчивость к внешним воздействиям.

Технические характеристики

Этот раздел раскрывает ключевые параметры устройства, определяющие его возможности при внедрении в систему автоматизации:

• Диаметр корпуса — 40 мм;
• Диаметр вала — 6 мм (сплошной, тип «solid shaft»);
• Разрешение — 2000 импульсов на оборот;
• Тип сигнала — инкрементальный (A, B, Z каналы);
• Выходной сигнал — тип Push-Pull (Totem Pole);
• Напряжение питания — 12–24 В DC (допустимые пульсации до ±5%);
• Потребляемый ток — менее 80 мА;
• Частота отклика — до 300 кГц;
• Максимальная скорость вращения — 5000 об/мин;
• Начальный момент инерции — менее 5×10−7 кг·м2;
• Рабочая температура — от −10 до +70 C;
• Класс защиты — IP50 (корпус без герметизации, применяется в защищённой среде);
• Материал корпуса — алюминий;
• Материал вала — нержавеющая сталь;
• Тип подключения — кабель 2 м, радиальный вывод;
• Вес — приблизительно 120 г.

Принцип работы

Энкодер Autonics E40S6-2000-3-T-24 относится к классу инкрементальных датчиков. В его основе — прозрачный диск с равномерно нанесёнными штрихами, проходящий между светодиодом и фотоприёмником. При вращении вала происходит прерывание светового потока, в результате чего формируются импульсы, соответствующие количеству пройденных делений. Выходные каналы A и B сдвинуты по фазе, что позволяет определить направление вращения, а дополнительный канал Z выдаёт одиночный импульс за один полный оборот, применяемый для нулевой привязки. Сигналы Push-Pull обеспечивают стабильную работу на длинных линиях связи и позволяют подключать энкодер как к TTL-, так и к HTL-схемам без дополнительной логики согласования. Наличие 2000 импульсов на оборот гарантирует высокое разрешение позиционирования, что особенно актуально для задач точного регулирования.

Конструктивные особенности

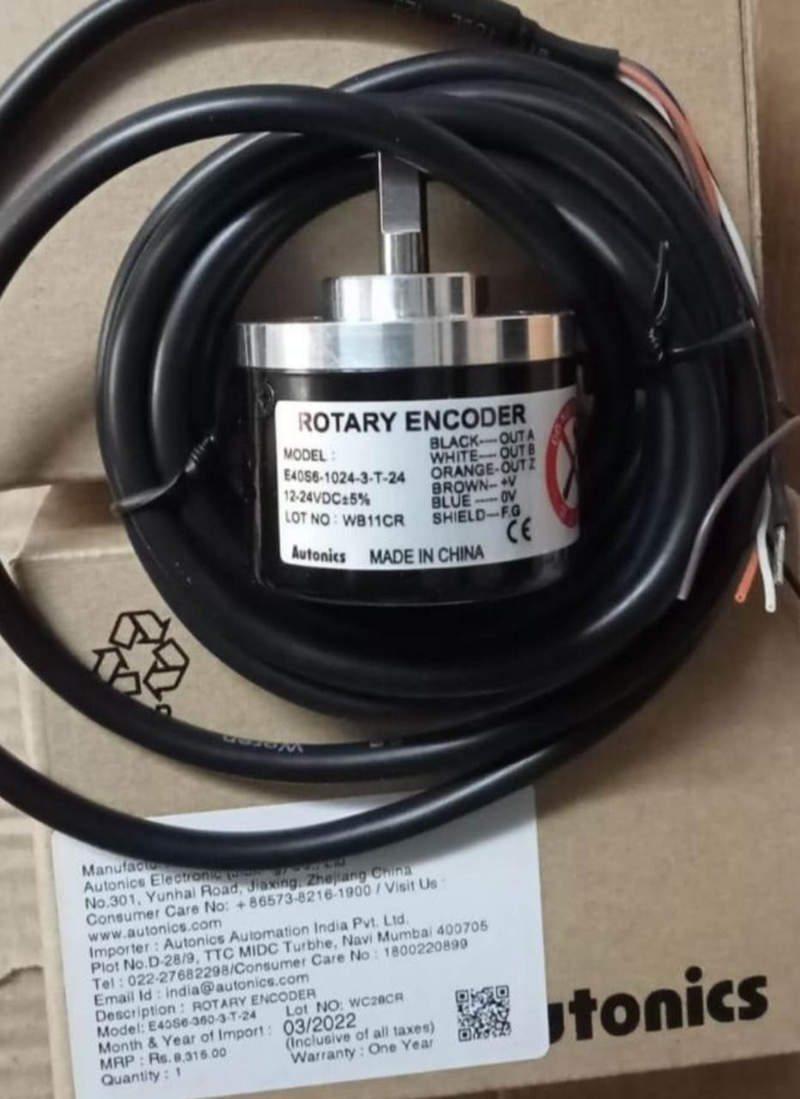

Энкодер выполнен в компактном корпусе с креплением с помощью монтажных проушин. Вращающийся вал с пазом под шпонку обеспечивает надёжную посадку муфты. Кабель фиксированно закреплён в корпусе и защищён от излома. Простая, но жёсткая конструкция корпуса рассчитана на длительную эксплуатацию в умеренно загрязнённой среде при отсутствии агрессивных факторов. Они включают:

• Корпус из алюминиевого сплава обеспечивает хорошее соотношение между прочностью и весом;
• Вал из закалённой нержавеющей стали устойчив к износу и деформациям;
• Качественная оптика и схемотехника обеспечивают стабильность сигнала даже при высоких скоростях вращения;
• Кабель с экранированной оплёткой минимизирует влияние электромагнитных помех на выходной сигнал.

Режимы работы и применение

Autonics E40S6-2000-3-T-24 применяется как в стандартных задачах автоматизации, так и в более специфических сценариях, где требуется высокая точность позиционирования. Ниже приведены возможные области и режимы его работы.

• Системы ЧПУ и координатные столы — для отслеживания перемещений по координатам с высокой точностью;
• Ленточные конвейеры — для измерения скорости и обратной связи в приводах;
• Элеваторы и подъемные механизмы — для контроля высоты подъёма и нулевой привязки;
• Дозирующие устройства — для контроля количества оборотов подачи;
• Печатающие машины и упаковочные автоматы — для синхронизации движения с рабочими циклами;
• Промышленные роботы — для определения положения вращающихся узлов и звеньев манипуляторов;
• Приводы с замкнутым контуром — для обратной связи по положению ротора и реализации сервосистем.

Преимущества модели

Энкодер выделяется среди аналогов в своём классе благодаря удачному сочетанию компактности, разрешающей способности и совместимости с широким спектром входных схем. Основные достоинства модели включают:

• Высокое разрешение 2000 имп/об — подходит для точных задач позиционирования;
• Совместимость с TTL/HTL — упрощает интеграцию в существующие системы;
• Компактный диаметр корпуса 40 мм — удобно монтируется в ограниченном пространстве;
• Низкое энергопотребление и высокая частота отклика — позволяют использовать в быстрых системах с низким энергобюджетом;
• Устойчивость к механическим воздействиям за счёт прочной конструкции вала;
• Долговечность за счёт качественной оптики и электроники;
• Простота монтажа — благодаря стандартному форм-фактору и понятной цветовой маркировке проводов.

Таким образом, Autonics E40S6-2000-3-T-24 — это эффективное решение для задач, требующих высокой точности и стабильности обратной связи. Его универсальность, надёжность и простота интеграции делают его востребованным выбором в самых разных отраслях — от машиностроения до упаковочной техники.
