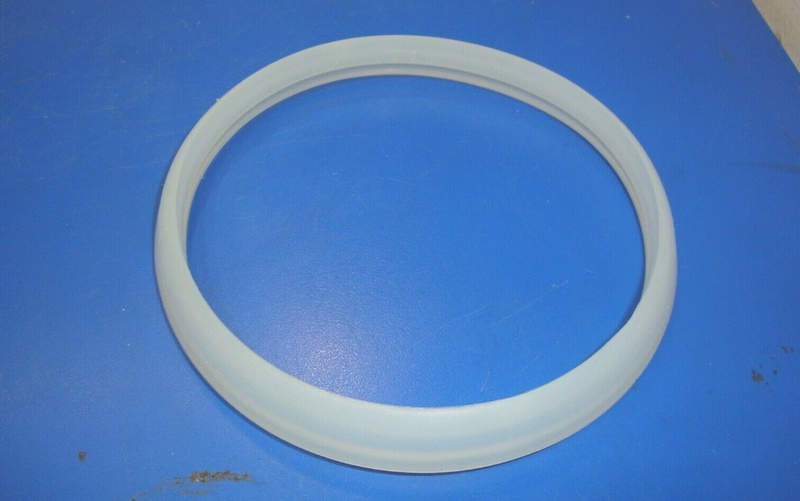

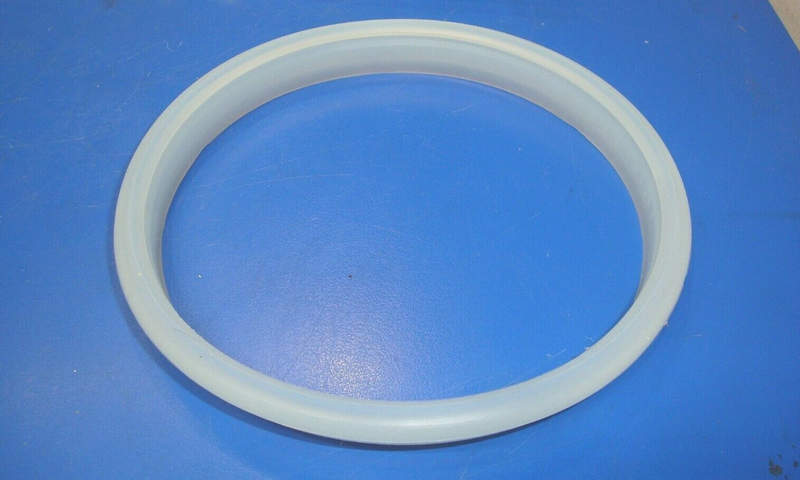

Уплотнение клапана разгрузки Volkmann 104531 — стабильная герметичность вакуумных систем

В системах пневмотранспорта и вакуумного перемещения сыпучих материалов особое внимание уделяется герметичности разгрузочных клапанов, обеспечивающих безопасную и контролируемую подачу продуктов. Одним из ключевых элементов, влияющих на эффективность и надёжность работы таких систем, является уплотнение клапана разгрузки Volkman 104531. Эта модель представляет собой специализированный уплотнительный элемент, предназначенный для установки в зону контакта подвижных частей разгрузочного устройства с целью обеспечения воздушной и пылевой герметичности.

Функции в составе клапана

Уплотнение играет ключевую роль в обеспечении корректной работы разгрузочного механизма, предотвращая потери вакуума и загрязнение рабочей среды:

• предназначено для герметизации зазора между корпусом клапана и вращающимся или колеблющимся элементом (ротором, лопатками или штоком);
• устраняет возможность утечки воздуха в пневмотранспортных системах, стабилизируя давление и обеспечивая непрерывный поток материала;
• предотвращает выброс пыли, частиц продукта и загрязняющих элементов в окружающую среду, поддерживая санитарные и экологические нормы;
• уменьшает износ сопряжённых деталей за счёт компенсации микроподвижек и гашения вибраций;
• обеспечивает звукоизоляционный эффект, снижая уровень шума при работе клапана на высоких частотах открытия и закрытия;
• позволяет работать в условиях частых пусков и остановок, не теряя герметичности даже при резких перепадах давления.

Эти функции делают уплотнение Volkman 104531 критически важным компонентом для стабильной работы вакуумных систем разгрузки.

Основные технические характеристики

Рабочие параметры уплотнительного элемента подбираются с учётом воздействия высоких температур, химической агрессии и механических нагрузок:

• материал – специализированный эластомер (например, EPDM, FKM или PTFE-композит), устойчивый к истиранию, агрессивной среде и температурным колебаниям;
• твердость по Шору – в диапазоне от 60 до 85 единиц (в зависимости от модификации), что обеспечивает сбалансированное сочетание гибкости и износостойкости;
• допустимая рабочая температура – от -20 С до +120 С (в отдельных исполнениях до +180 С), пригоден для использования в зонах контакта с горячим воздухом или нагретыми материалами;

• допустимое давление – до 1,5 бар, устойчив к избыточному или пониженному давлению в пневматической линии;
• размер – соответствует посадочному диаметру и конструкции клапана Volkman, обеспечивает плотную посадку без смещений и перетираний;
• сопротивление агрессивным веществам – стойкость к пыли, кислотным парам, спиртам, пищевым добавкам, ферментам и остаткам продукта;
• геометрия – кольцевое или профильное исполнение с двойной кромкой, обеспечивающей двустороннюю герметизацию при реверсном потоке;
• тип установки – вставка в специальную канавку корпуса или закрепление при помощи пружинного или винтового прижима.

Такие характеристики позволяют использовать уплотнение в пищевой, фармацевтической, химической и пластмассовой промышленности.

Конструктивные особенности

Конструкция Volkman 104531 учитывает специфику работы в динамической зоне и обеспечивает надёжную изоляцию в течение всего ресурса эксплуатации:

• поверхность – гладкая, без микропор, снижает риск налипания частиц и облегчает чистку в случае перехода на другой продукт;
• внутреннее армирование – в некоторых исполнениях используется текстильное или проволочное армирование для повышения жёсткости при сохранении эластичности;
• кромка контакта – скруглённая или двойная, рассчитана на плотное прилегание к рабочей поверхности при минимальном усилии;
• противозадирный профиль – внутренняя фаска препятствует закусыванию уплотнения при вращении элементов клапана;
• антифрикционные добавки – в состав материала могут быть включены модификаторы скольжения, снижающие коэффициент трения и продлевающие ресурс;
• обработка поверхности – возможна фторизация или силиконизация внешнего слоя для повышения химической стойкости и облегчения демонтажа;
• сопряжение с другими элементами – точно подогнана под рабочую геометрию клапана, исключает люфты и перекосы при монтаже.

Эти конструктивные решения направлены на надёжную и длительную эксплуатацию уплотнения даже в условиях повышенной абразивной нагрузки.

Принцип действия и работа в системе

Уплотнение выполняет свою функцию при каждом цикле открытия и закрытия разгрузочного клапана, работая в синхроне с остальными подвижными компонентами:

• в исходном положении уплотнение находится в плотном контакте с подвижной частью клапана (например, с ротором или заслонкой), предотвращая утечку воздуха;
• при вращении или возвратно-поступательном движении рабочий элемент скользит по уплотнительной поверхности с минимальным трением;

• при повышении давления со стороны камеры уплотнение дополнительно прижимается к сопряжённой поверхности, усиливая герметизацию;
• в момент разгрузки сыпучий материал проходит через зону контакта, при этом уплотнение предотвращает подсос внешнего воздуха;
• после завершения цикла подвижная часть возвращается в исходное положение, при этом уплотнение сохраняет форму и не теряет эластичности;
• при кратковременной остановке системы уплотнение продолжает удерживать давление и исключает поступление посторонних примесей;
• при включении системы CIP (мойка на месте) возможно кратковременное воздействие моющих растворов – уплотнение сохраняет стабильность и не разрушает структуру.

Таким образом, обеспечивается надёжная, долговременная и предсказуемая герметизация без необходимости в частой замене или регулировке.

Режимы эксплуатации и условия применения

Volkman 104531 способен работать в различных режимах и производственных средах без потери своих уплотняющих свойств:

• непрерывный режим – длительная работа с десятками тысяч циклов без перегрева и разрушения кромки;
• циклический режим – высокая частота включений и остановок, что требует стабильной геометрии и эластичности материала;

• работа в агрессивной среде – контакт с кислотами, спиртами, щелочами и ферментными составами, используемыми в производстве;
• вакуумный режим – герметизация при давлении ниже атмосферного с защитой от подсоса внешнего воздуха;
• температурные скачки – работа с кратковременными повышениями температуры до +150 С в зонах сопряжения с нагретыми деталями;
• стерилизация паром – кратковременное воздействие пара при температуре 121–135 С при санитарной обработке оборудования;
• влажная среда – сохранение характеристик при контакте с водой, паром и конденсатом;
• работа с абразивами – способность сохранять герметичность при прохождении частиц с острыми краями (сахар, порошки, гранулят).

Устойчивость к этим условиям делает Volkman 104531 универсальным уплотнением для большинства промышленных задач.

Применение в промышленности

Уплотнение 104531 используется как штатный элемент в клапанах разгрузки, обеспечивая надёжную и длительную эксплуатацию оборудования:

• пищевое производство – разгрузка муки, сахара, порошковых добавок, кофе, какао, специй, крахмала и др.;
• фармацевтические линии – дозаторы, загрузка таблеток, порошков и субстанций под контролируемой атмосферой;
• химическая промышленность – разгрузка сыпучих компонентов, катализаторов, гранулированных смол и технических порошков;
• пластмассовая отрасль – подача гранулята в экструдеры, бункеры и машины литья под давлением;
• переработка и упаковка – клапаны в станциях расфасовки, весовых дозаторах и вибропитателях;
• производство строительных смесей – герметизация клапанов при подаче цемента, гипса, мела;
• автоматические станции пневмотранспорта – участки выгрузки и разведения потока по трубопроводам.
• Благодаря высокой универсальности, уплотнение подходит как для оригинальных клапанов Volkman, так и для ряда совместимых моделей.

Таким образом, уплотнение клапана разгрузки Volkman 104531 — это надёжный компонент, обеспечивающий герметичность и стабильность работы разгрузочного оборудования в самых требовательных условиях. Высокая стойкость к износу, температуре и химическим веществам делает его оптимальным выбором для современных производств. Выбор качественного уплотнения — это залог непрерывной, безопасной и эффективной работы всей технологической линии.
