Когда оптические датчики ошибаются — выбирают Microsonic mic+340/IU/TC

Ультразвуковые датчики находят широкое применение в системах автоматизации, где требуется бесконтактное определение расстояния, положения или уровня. Модель Microsonic mic+340/IU/TC представляет собой высокоточный сенсор цилиндрической формы, способный эффективно работать в условиях пыли, пара, вибрации и повышенной влажности. Он используется для задач позиционирования, контроля объектов на транспортере, измерения уровня жидкостей и сыпучих материалов, а также в качестве габаритного датчика.

Основные технические характеристики

Модель mic+340/IU/TC разработана для точного измерения расстояний на средних и больших дистанциях с высокой стабильностью сигнала и минимальной зависимостью от цвета, формы и материала объекта:

• диапазон измерения – от 65 до 3400 мм, что позволяет использовать датчик в задачах от распознавания ближнего приближения до контроля уровня в резервуарах;
• слепая зона – менее 65 мм, минимальное расстояние, на котором возможен стабильный приём отражённого сигнала без искажений;

• разрешающая способность – 0,18 мм, обеспечивая точную градацию расстояния и детекцию малых отклонений;
• повторяемость – ±0,15 % от полной шкалы измерения, что критично в задачах калиброванного позиционирования;
• частота обновления – до 250 Гц, позволяет использовать датчик в динамических системах с перемещающимися объектами;
• интерфейс вывода сигнала – аналоговый токовый 4–20 мА и/или напряженческий 0–10 В, совместим с ПЛК, модулями сбора данных и аналоговыми регуляторами;
• напряжение питания – 9–30 В DC, типичное для промышленных систем 24 В;
• ток потребления – около 70 мА, при стандартных условиях работы;
• разрешение аналогового сигнала – 12 бит, обеспечивая более 4000 уровней для точной визуализации и записи данных.

Эти параметры делают датчик универсальным решением как для задач контроля, так и для прецизионного измерения в автоматизированных линиях.

Конструктивные особенности

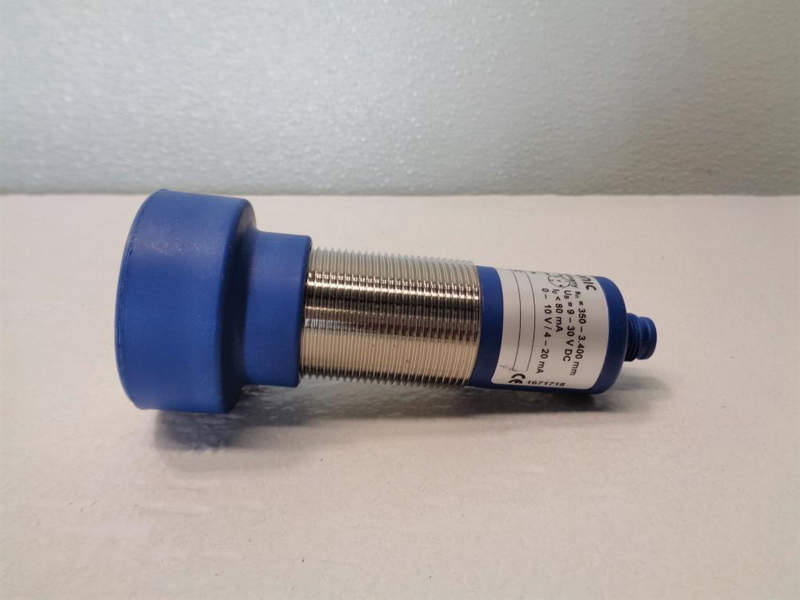

Ультразвуковой датчик mic+340/IU/TC выполнен в прочном цилиндрическом корпусе с высокой степенью защиты и удобной системой подключения:

• форма корпуса – цилиндрическая М30, с возможностью фиксации через стандартную контргайку или крепёжные скобы;
• материал корпуса – нержавеющая сталь или прочный пластик (в зависимости от исполнения), устойчив к агрессивной среде и УФ-излучению;

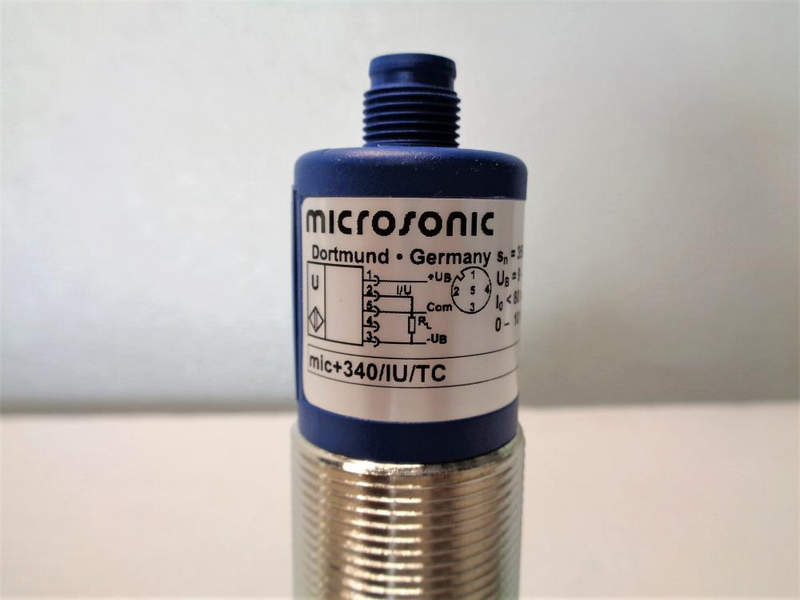

• разъём подключения – стандартный M12 5-контактный, обеспечивает быстрое соединение и удобную интеграцию в кабельные сборки;
• индикация – встроенный светодиодный индикатор состояния и срабатывания, облегчает наладку и диагностику;
• тип преобразователя – пьезоэлектрический, высокой чувствительности, с устойчивостью к вибрациям и загрязнению;
• уплотнение – прорезиненное кольцо на резьбовой части, герметизирует монтажное отверстие и исключает протечки;
• возможность программирования – поддерживает настройку при помощи кнопок на корпусе или через интерфейс LinkControl;
• температурная компенсация – встроенная, автоматически корректирует отклонения сигнала при изменении температуры окружающей среды;
• вибро- и ударостойкость – до 30 g, выдерживает жёсткие условия работы на оборудовании с высокой динамикой.

Компактный и герметичный корпус позволяет устанавливать датчик в щитах, резервуарах, на подвижных каретках и в зонах высокой влажности.

Принцип действия

Датчик работает по принципу излучения ультразвуковых волн и анализа времени возвращения сигнала от объекта:

• после подачи питания датчик периодически испускает короткий ультразвуковой импульс определённой частоты (около 200 кГц);
• волна распространяется в воздухе до ближайшего объекта и отражается обратно к приёмнику, встроенному в том же корпусе;
• время прохождения сигнала (t) измеряется с высокой точностью, и по известной скорости звука в воздухе рассчитывается расстояние: S = (v × t)/2;
• полученное значение преобразуется в аналоговый ток или напряжение в соответствии с установленной шкалой измерений;
• при резком изменении расстояния датчик обновляет значение выходного сигнала без запаздывания, реагируя на движение объекта;
• если в зоне измерения нет препятствий, выходной сигнал фиксируется на максимальном уровне, соответствующем отсутствию отражения;
• при наличии нескольких объектов в зоне действия выбирается ближайший, отражающий наиболее мощный отклик.

Благодаря этому принципу обеспечивается высокая точность даже в нестабильных условиях: запылённость, световые помехи или неровные поверхности не влияют на результат.

Режимы работы

Microsonic mic+340/IU/TC поддерживает несколько рабочих режимов, позволяющих адаптировать поведение устройства под конкретную задачу:

• аналоговый режим – линейная зависимость выходного сигнала от расстояния до объекта, может быть масштабирован от 4 до 20 мА или от 0 до 10 В;
• окно измерения – пользователь может задать минимальное и максимальное расстояние, в пределах которых происходит генерация выходного сигнала;
• режим Teach-In – быстрая настройка порогов или шкалы с помощью кнопок на корпусе без использования компьютера;
• режим фильтрации – встроенные алгоритмы обработки сигнала исключают ложные срабатывания от пыли, пара или малых предметов вне фокусной зоны;
• режим диагностики – возможна активация режима самопроверки и контроля состояния через LinkControl;
• температурная адаптация – автоматически корректирует время отклика и расчёты при изменении температуры окружающего воздуха;
• режим синхронизации – поддерживает синхронную работу нескольких датчиков без взаимных помех;
• режим подавления заднего фона – исключает влияние дальнего отражающего объекта в случае, если целевой объект ближе;
• защита от короткого замыкания – при ошибке подключения на выходах происходит автоматическое отключение до устранения причины.

Все режимы делают датчик особенно подходящим для задач, где важна гибкость и адаптивность при интеграции в разные типы оборудования.

Область применения

Модель mic+340/IU/TC подходит для широкого спектра промышленных и логистических задач, связанных с бесконтактным определением расстояния:

• позиционирование объектов на транспортерных лентах – точная остановка изделий перед манипулятором или камерой;
• контроль уровня – в резервуарах с жидкостями или гранулированным материалом (пластик, зерно, пеллеты);
• определение габаритов – на этапах сортировки, упаковки или комплектовки товаров;
• защита от столкновений – в автоматических складах, подъёмных столах, тележках и конвейерных линиях;
• учёт и контроль количества – определение наличия объектов в зоне загрузки или разгрузки;
• мониторинг наполнения – мусорных контейнеров, бункеров, дозаторов, с автоматическим управлением выгрузкой;
• автоматические двери и шлагбаумы – бесконтактное обнаружение приближения персонала или техники;
• системы машинного зрения – поддержка адаптивной фокусировки или инициация кадра при достижении объекта.

Модель совместима с большинством ПЛК, систем SCADA и может использоваться как в одиночных, так и в многоканальных решениях.

Таким образом, ультразвуковой датчик Microsonic mic+340/IU/TC — это точный, устойчивый и надёжный инструмент для измерения расстояния и обнаружения объектов в самых разных условиях. Он эффективно работает там, где оптические или индуктивные датчики дают сбои — при пыли, влаге, нестабильном освещении или сложных формах объектов. Благодаря высокой чувствительности, гибкой настройке и долговечности, эта модель находит применение во всех отраслях промышленности и логистики.
