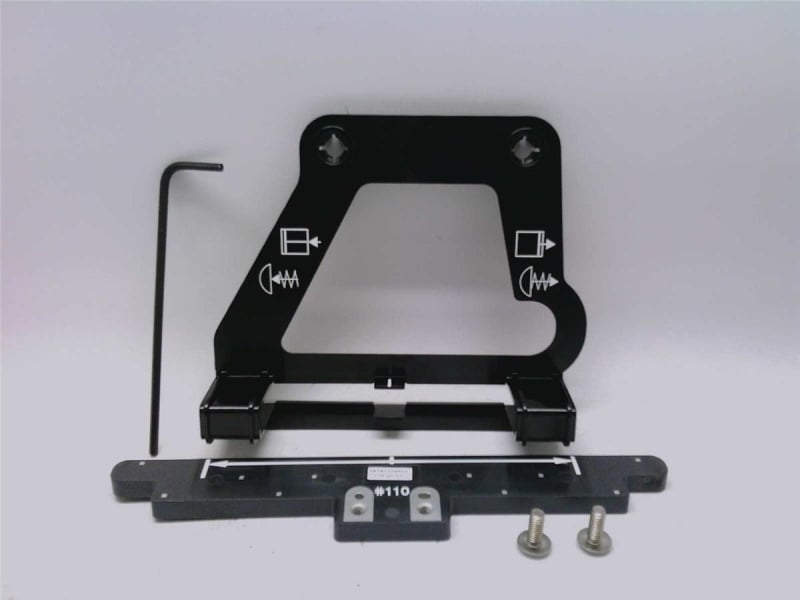

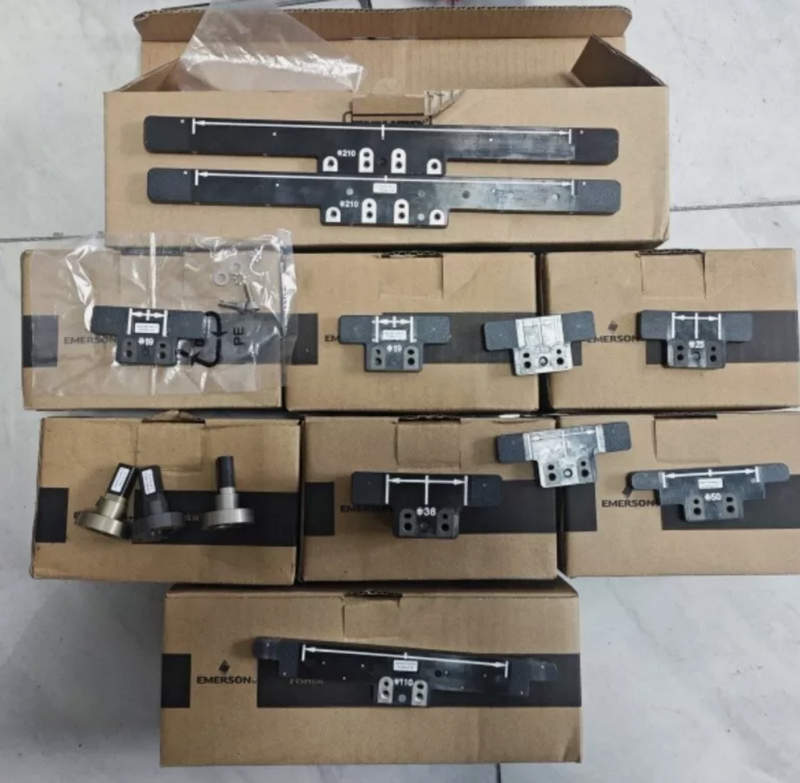

Магнитный узел Fisher GG20240X082: стабильное управление клапаном

Магнитные узлы являются важными компонентами приводных и исполнительных механизмов в автоматизированных системах управления. Модель Fisher GG20240X082 представляет собой специализированный магнитный узел, интегрируемый в конструкции регулирующих клапанов, приводов и других исполнительных устройств. Основное назначение – точное управление положением подвижных элементов под воздействием магнитного поля, в том числе в условиях высоких нагрузок и непрерывной эксплуатации.

Электромагнитные и электрические параметры

Узел Fisher GG20240X082 предназначен для преобразования электрического сигнала в механическое воздействие через контролируемое магнитное поле:

• напряжение питания – 24 В DC, стандартное для промышленных систем управления и клапанных исполнительных механизмов;
• номинальный ток – до 0,5 А, в зависимости от сопротивления обмотки и режима работы;
• мощность – до 12 Вт при максимальной нагрузке, с учетом нагрева и термостойкости изоляции;
• тип магнита – соленоидный, с линейным движением штока под действием магнитного поля;
• индукция в сердечнике – от 0,3 до 0,6 Тл, обеспечивая достаточное усилие для перемещения клапанных элементов;
• рабочее сопротивление – стабильное в температурном диапазоне от -20 С до +70 С, не подвержено существенному дрейфу при прогреве;
• встроенная защита – возможно наличие диода или варистора для защиты от перенапряжений и обратной ЭДС при отключении питания;
• совместимость – рассчитан на работу с ПЛК, релейными схемами и аналоговыми блоками управления.

Электрические характеристики подобраны таким образом, чтобы исключить паразитные вибрации, обеспечить стабильное удержание штока и долговечную работу.

Конструктивные особенности

Fisher GG20240X082 имеет прочную конструкцию с высокой точностью обработки внутренних поверхностей и геометрически выверенной магнитной системой:

• корпус – цилиндрический, выполнен из ферромагнитной стали, обеспечивающей экранирование и концентрацию магнитного потока;
• обмотка – медная, многослойная, с термостойкой изоляцией класса F или H, намотана на изолированный каркас;
• якорь – подвижный элемент, выполнен из мягкой магнитной стали, шлифованный по направляющим для минимального трения;
• шток – жёстко закреплён в якоре, может выходить на определённую длину при срабатывании, передавая усилие на клапан или исполнительный механизм;
• пружина возврата – встроена, обеспечивает быстрое возвращение в исходное положение при снятии напряжения;
• уплотнение – кольцевое, из маслостойкой резины или фторполимера, предотвращает попадание пыли и влаги;
• монтажное крепление – фланцевое, с точной геометрией под посадочное место на исполнительном блоке;
• разъём подключения – 2- или 3-контактный разъём с защитой от переполюсовки, иногда — кабельный вывод в гермовводе.

Конструкция оптимизирована под длительную непрерывную работу в закрытых металлических корпусах или в блоках с пассивным охлаждением.

Принцип действия

Работа магнитного узла основана на преобразовании электрического тока в направленное механическое усилие через действие магнитного поля:

• при подаче питания на обмотку создаётся магнитное поле, которое притягивает подвижный якорь внутрь сердечника;
• шток, связанный с якорем, перемещается, приводя в действие исполнительный элемент (например, клапанный золотник или заслонку);
• при отключении напряжения магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение;
• время срабатывания – от 10 до 50 мс, зависит от напряжения, нагрузки и упругости возвратного механизма;
• обратная ЭДС в момент отключения ограничивается встроенными компонентами защиты, исключая повреждение управляющей электроники;
• работа может быть как импульсной, так и длительной (режим удержания), при этом тепловая устойчивость обеспечивает стабильность при нагреве.

Такой принцип позволяет использовать узел в системах с высокими требованиями к точности и надёжности срабатывания.

Рабочие режимы

Узел Fisher GG20240X082 допускает эксплуатацию в различных режимах, в том числе в условиях многократных циклов в течение смены:

• режим удержания – продолжительная подача напряжения с постоянным положением штока, допустим при наличии пассивного теплоотвода;
• импульсный режим – кратковременное возбуждение с возвратом под действием пружины, используется в циклических исполнительных механизмах;
• аварийный режим – может быть активирован внешним сигналом для блокировки или активации аварийных клапанов;
• режим позиционирования – при работе в составе шаговых или ШИМ-систем, обеспечивается частичное выдвижение штока с точной стабилизацией;
• температурный режим – от -40 С до +85 С при соблюдении условий вентиляции и защиты от внешних осадков;
• влагозащита – соответствие IP54 или выше, в зависимости от герметичности корпуса и способа монтажа.

Соблюдение этих режимов позволяет максимально продлить ресурс узла и избежать перегрева обмотки или заедания подвижных частей.

Область применения

Fisher GG20240X082 может использоваться в составе самых разнообразных технических систем с электромагнитным управлением:

• регулирующие клапаны – для управления подачей газа, пара, воды, масла и других сред под давлением;
• пневматические и гидравлические распределители – переключение каналов за счёт осевого перемещения;
• автоматические заслонки и затворы – управление положением в вентиляционных и дымовых системах;
• станочное оборудование – управление циклограммами подачи смазки, охлаждающей жидкости, зажимов;
• системы безопасности – как исполнительный элемент блокировки или аварийной остановки;
• энергетика – турбинные и компрессорные узлы с функцией прерывания потока при перегрузке;
• нефтехимия и газ – управление подачей реагентов, отключение при утечках и избыточном давлении.

Совместимость с управляющими контроллерами и наличие стандартных посадочных размеров позволяют интегрировать узел в типовые или проектные решения.

Таким образом, магнитный узел Fisher GG20240X082 представляет собой компактное и надёжное решение для точного управления исполнительными механизмами в системах автоматизации. Благодаря устойчивости к высоким температурам, вибрациям и нагрузкам, он может применяться в широком спектре отраслей. Простота монтажа, быстрый отклик и долговечность делают его незаменимым элементом в современных промышленных системах управления.
