Угловой разъём R-EM-PG7-B: компактное решение для плотного монтажа

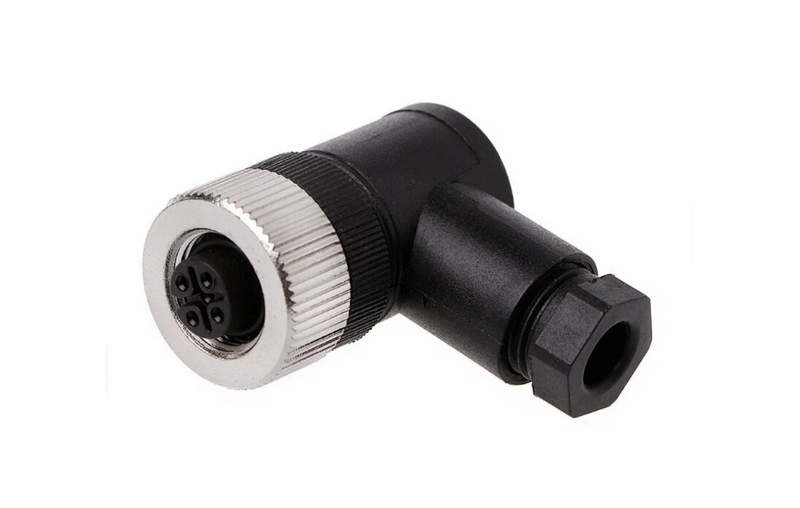

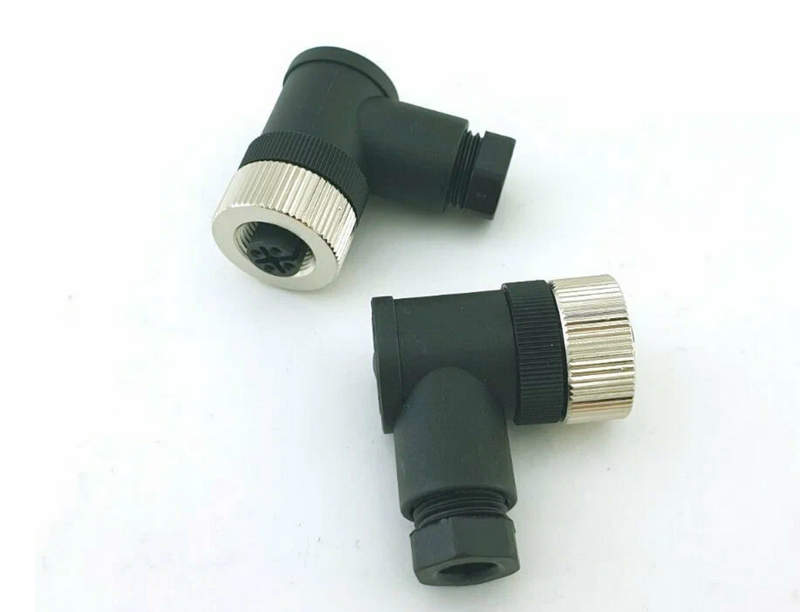

В современной промышленной автоматике и электромонтажных системах особую роль играют кабельные вводы и разъёмы, обеспечивающие герметичный, механически устойчивый и безопасный ввод проводников в распределительные коробки, шкафы и корпусные изделия. Модель R-EM-PG7-B представляет собой угловой кабельный разъём с резьбой PG7, выполненный в 90-градусной конфигурации и предназначенный для компактного подключения сигнальных или силовых кабелей.

Конструктивное исполнение и геометрические параметры

Угловая конструкция R-EM-PG7-B позволяет эффективно использовать ограниченное пространство, минимизируя изгиб кабеля и сохраняя допустимый радиус. Такое исполнение оптимально для монтажа в шкафах, распределительных коробках и корпусах с плотной компоновкой компонентов:

• тип исполнения — угловой кабельный ввод на 90;
• резьбовая часть — стандарт PG7 (диаметр резьбы ~12,5 мм, шаг ~1,27 мм);
• внутренний диаметр кабельного ввода — от 3 до 6,5 мм, в зависимости от вставленного уплотнителя;
• общая длина разъёма — около 40 мм, в зависимости от производителя;
• высота углового колена — до 25 мм от основания;
• встроенный зажим — многолепестковый, обеспечивает равномерную обжимку кабеля;
• внутренние поверхности выполнены с антивибрационными рёбрами или насечками.

Материал корпуса и уплотнительных элементов

Материалы конструкции подбираются с учётом условий промышленной эксплуатации: воздействия влаги, температуры, ультрафиолета и химических веществ:

• корпус — полиамид (PA6), армированный стекловолокном, чёрного цвета;
• термостойкость полиамида — от -30 до +100 C в штатном режиме;
• уплотнительное кольцо (о-ринг) — из неопрена или EPDM, стойкий к озону, УФ и СОЖ;
• зажимная втулка — полиамид или полиэтилен, обеспечивает амортизацию и плотную посадку кабеля;
• резьбовой фиксатор (контргайка) — входит в комплект, выполнен из того же материала, что и корпус.

Электромеханические и защитные свойства

Разъём R-EM-PG7-B обеспечивает надёжную фиксацию кабеля и защиту внутренних компонентов от попадания влаги, пыли и механических частиц. Степень защиты варьируется в зависимости от качества монтажа и используемых уплотнений:

• степень защиты — IP68 при правильной сборке и затяжке;
• устойчивость к ударной нагрузке — до IK08;
• стойкость к вибрациям — высокая, благодаря конструкции зажимной втулки;
• электрическая прочность — не менее 2,5 кВ на межфазный зазор (для кабелей с раздельной изоляцией);
• сопротивление изоляции — выше 109 Ом;
• наличие зубчатых поверхностей на уплотнителе предотвращает вытягивание кабеля.

Особенности монтажа и совместимость

R-EM-PG7-B предназначен для простой установки вручную или с использованием гаечных ключей. При монтаже важно обеспечить герметичность резьбового соединения и равномерную обжимку кабеля:

• монтаж осуществляется через отверстие Ø12,5 мм в корпусе оборудования;
• возможно использование дополнительных уплотнительных шайб для неровных поверхностей;
• кабель вводится в зажимную втулку и фиксируется при затяжке верхней гайки;
• совместим с большинством стандартных пластиковых и металлических корпусов, имеющих PG7 вход;
• вставка может быть адаптирована под плоские, коаксиальные или экранированные кабели при наличии переходных втулок.

Режимы работы и температурные условия

Устройство может эксплуатироваться в различных температурных режимах, включая промышленные холодильные установки, оборудование в цехах с высокой температурой и уличные распределительные узлы:

• рабочая температура — от -30 до +100 C при нормальной нагрузке;
• допустимая температура поверхности при кратковременном воздействии — до +120 C;
• устойчив к резкому изменению температур и термошоку;
• не подвержен деформации при замораживании и последующем нагреве;
• при монтаже на улице рекомендуется использовать УФ-стойкие версии (с соответствующей маркировкой).

Стойкость к внешним воздействиям

Материалы, из которых изготовлен R-EM-PG7-B, обеспечивают долгий срок службы в условиях воздействия внешней среды, включая химически активные пары и жидкости:

• стойкость к маслам, жирам и смазкам — высокая;
• устойчив к щелочным растворам и технической воде;
• не поддерживает горение, самозатухающие свойства;
• устойчив к УФ-излучению и атмосферному озону;
• при длительной работе в среде повышенной влажности сохраняет герметичность;
• может использоваться в зоне контакта с конденсатом, при условии правильного отвода влаги.

Области применения в системах управления и автоматики

Благодаря своей компактности, герметичности и надёжности, угловой разъём R-EM-PG7-B применяется в широком спектре инженерных решений, включая автоматизацию, освещение, транспорт, пищевую промышленность и HVAC-системы:

• прокладка кабелей в распределительных шкафах управления;
• сигнальные и управляющие цепи с небольшим сечением проводников;
• подключение датчиков, энкодеров, клеммных блоков в компактных корпусах;
• ввод проводов в герметичные корпуса с ограниченным пространством;
• монтаж уличного освещения, приборов учёта и контроллеров;
• автоматизация производственных линий с высокими требованиями к пыле- и влагозащите;
• использование в станках, шкафах автоматики, пневмо- и гидрораспределителях.

Таким образом, угловой кабельный разъём R-EM-PG7-B представляет собой надёжное, компактное и герметичное решение для монтажа кабелей в сложных условиях. Его характеристики обеспечивают долгий срок службы, устойчивость к внешним воздействиям и удобство при установке. При поставках от компании «Олниса» гарантируется поддержка и быстрая логистика, что делает этот разъём выгодным выбором для промышленных проектов любой сложности.
