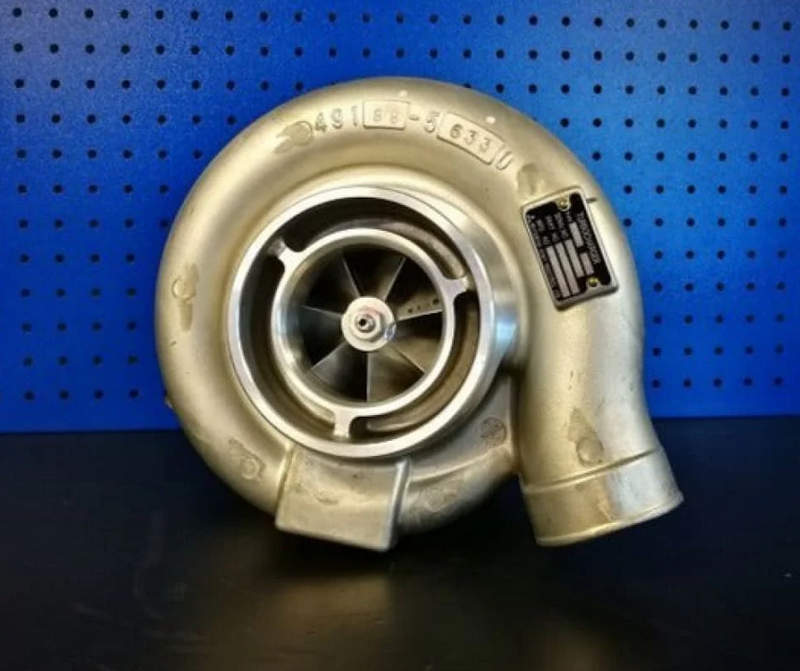

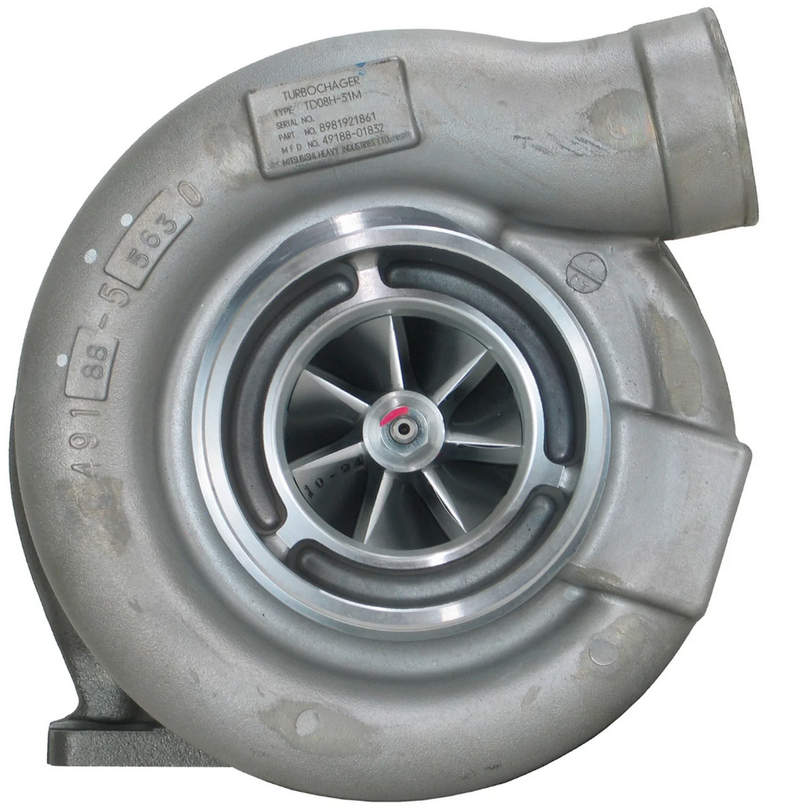

Турбокомпрессор TurboTex TD08H-31M: точная балансировка и стабильные обороты

Турбокомпрессоры, или турбины, применяемые в различных отраслях машиностроения и энергетики, служат важными элементами систем наддува, вентиляции, утилизации энергии или создания избыточного давления. Турбина Turbotex TD08H-31M относится к классу компактных высокооборотных центробежных агрегатов, которые находят применение в системах наддува двигателей внутреннего сгорания, в утилизационных схемах с рекуперацией, а также в промышленных воздушных или газовых установках.

Основные технические параметры

Рабочие характеристики турбины TD08H-31M обеспечивают эффективное преобразование потока отработанных газов или воздуха в механическую энергию вращения, необходимую для нагнетания:

• тип турбины – радиально-осевая, одноступенчатая, центробежного типа, с направленным входом и лопаточным диффузором;
• максимальная скорость вращения – до 110 000 об/мин при штатной эксплуатации, в зависимости от давления на входе и температурного режима;
• рабочее давление – в зоне наддува до 2,5 бар, в зависимости от компоновки системы и условий возврата энергии;
• температура на входе турбины – до 950 С, при использовании термостойких материалов корпуса и рабочих колёс;
• температура на выходе компрессорной части – до 180–220 С в зависимости от степени сжатия и системы охлаждения;
• коэффициент полезного действия – до 72–78 % в зависимости от режима, что характерно для качественно спроектированных центробежных турбин данного класса;
• направление вращения – правостороннее (по часовой стрелке), согласованное с кинематикой механизма, в который интегрирована турбина;
• тип подшипников – маслосмазываемые скольжения, либо керамико-шариковые высокоскоростные, в зависимости от исполнения.

Данные параметры позволяют использовать турбину как в составе автономных двигателей, так и как часть утилизационной системы с возвратом кинетической энергии в вал.

Конструктивные особенности

Модель TD08H-31M спроектирована с учётом высоких тепловых и механических нагрузок, при этом упор сделан на долговечность и возможность интеграции в различные технические схемы:

• корпус турбины – из высокотемпературного литейного сплава (чаще всего Inconel, либо модифицированная нержавеющая сталь), с точной механической обработкой;
• впускной и выпускной патрубки – фланцевые, с возможностью установки температурных и манометрических датчиков в штатные посадочные места;
• рабочее колесо компрессора – из алюминиевого сплава высокой прочности, выполнено методом фрезеровки с прецизионным балансом;

• турбинное колесо – литое, жаропрочное, устойчивое к ударной эрозии, способно выдерживать кратковременные температурные скачки;
• ось ротора – изготовлена из легированной стали с шлифованной посадкой под подшипники, усилена в зоне лопаток;
• втулка подшипников – с многоканальной масляной системой и встроенными охлаждающими каналами (в водо-масляном исполнении);
• система уплотнения – лабиринтного типа на валу, с двойной защитой от утечки масла и попадания газа;
• вентиляционные каналы – предусмотрены для отвода тепла и уменьшения термического расширения корпуса;
• внешняя поверхность – с антикоррозийным и термостойким покрытием, способным выдерживать агрессивные среды.

Вся конструкция ориентирована на длительную непрерывную работу в условиях высокой вибрации и температуры, с минимальными рисками теплового разрушения или деформации.

Принцип работы

Действие турбины основано на законах преобразования энергии давления и температуры потока в механическое вращение ротора:

• на вход турбины подаётся поток газа или воздуха с высокой температурой и скоростью;
• перемещаясь по каналам турбинной части, поток раскручивает колесо за счёт аэродинамической силы на лопатках;
• энергия вращения передаётся на компрессорную часть, где создаётся избыточное давление для последующей подачи воздуха или газа;
• отработанный поток выходит через выпускной патрубок с пониженной температурой и давлением;
• при необходимости избыток энергии может быть направлен на вал двигателя или генератора для рекуперации;
• турбина функционирует в автоматическом режиме, подстраиваясь под изменение нагрузки, температуры и давления;
• в случае аварийных перегревов возможна защита через внешние термодатчики и блоки контроля.

Такой принцип позволяет использовать модель TD08H-31M как для увеличения КПД двигателя, так и для отвода энергии в независимые линии.

Режимы эксплуатации

Turbotex TD08H-31M допускает работу в широком диапазоне условий, что делает её подходящей как для стационарных, так и для мобильных установок:

• номинальный режим – длительная непрерывная эксплуатация при стабильной температуре и давлении, без необходимости охлаждения между циклами;
• пиковый режим – кратковременные скачки температуры и давления до предельно допустимых значений, с последующим естественным охлаждением;
• режим старт-стоп – допускается многократный запуск в течение смены без существенного влияния на ресурс, при условии соблюдения межцикловых пауз;
• режим рекуперации – при подключении к тепловым потокам возможно частичное возврат энергии через генератор или вал передачи;
• режим дежурного давления – в системах поддержания постоянного давления воздуха в трубопроводах или ресиверах;
• работа в замкнутом цикле – при подаче подогретого воздуха с возвратом остаточного тепла, например, в утилизационных схемах.

Для каждого режима требуется соответствующая регулировка входного давления и охлаждения, а также контроль скорости вращения.

Область применения

Компактные промышленные турбины серии TD08H, включая модификацию 31M, востребованы в следующих отраслях:

• автомобильная промышленность – системы турбонаддува дизельных и бензиновых ДВС средней и высокой мощности;
• энергетика – микротурбинные утилизационные установки на базе отработанных газов;
• металлургия – системы удаления и рецикла газа на металлургических установках;
• нефтехимия – воздуходувки и компрессоры в составе подкачивающих станций;
• аграрный сектор – подача воздуха в зерносушилки, комбикормовые заводы и теплицы;
• энергосбережение – использование остаточного тепла в технологических циклах с целью повышения КПД оборудования;
• лабораторные стенды – тестовые установки для демонстрации работы турбокомпрессорных агрегатов.

Модель TD08H-31M легко адаптируется под различные схемы и может служить как основной элемент, так и вспомогательное звено в комплексных системах.

В целом, Turbotex TD08H-31M — это турбина, сочетающая в себе высокую производительность, устойчивость к экстремальным условиям и универсальность монтажа. Благодаря своей конструкции и характеристикам она подходит как для наддува, так и для рекуперации, обеспечивая максимальную отдачу от тепловых потоков. Внедрение такой модели в производственные процессы способствует повышению энергетической эффективности и снижению издержек.
