Цанговый зажим ZPL06-01P для стабильного давления в системе

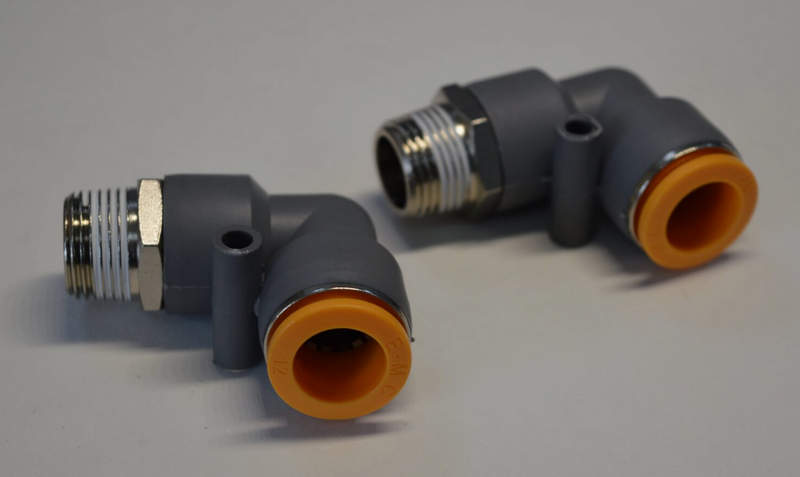

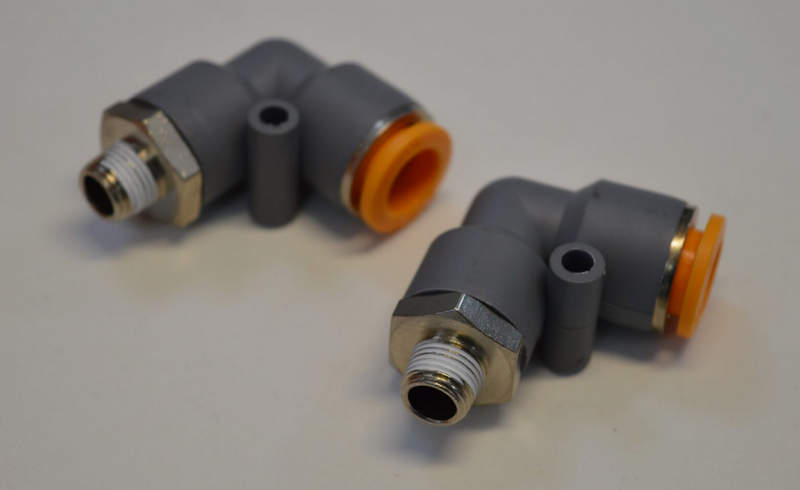

Штуцер углового типа EMC ZPL06-01P с цанговым зажимом предназначен для соединения гибких пневматических трубок с резьбовыми отверстиями в элементах оборудования, когда требуется подвод воздуха под углом 90. Благодаря надёжному фиксатору трубки и стандартной метрической наружной резьбе, данный фитинг широко применяется в промышленной пневмоавтоматике, сборке распределительных шкафов, станках, упаковочных и фасовочных машинах, робототехнике и транспортных системах.

Конструктивные особенности и параметры

Физические размеры и конструкция штуцера определяют его удобство при монтаже, прочность соединения и герметичность работы. Перечислим детали:

• форм-фактор — угловой на 90, обеспечивает компактную установку в местах с ограниченным пространством и позволяет направить трубку параллельно плоскости устройства;
• диаметр подключения трубки — 6 мм, соответствует стандартному размеру пневматических полиуретановых, полиамидных и ПЭТ-трубок;
• резьбовая часть — наружная трубная резьба G1/8" (или 01 в коде модели), обеспечивающая совместимость с большинством пневмокомпонентов;
• цанговый зажим — фиксирующий механизм с подпружиненным храповиком, надёжно удерживает трубку без необходимости в дополнительных уплотнителях;
• корпус — выполнен из никелированной латуни или термопластика (в зависимости от модификации), устойчив к коррозии, вибрациям и термическим перепадам;
• уплотнение в резьбовой части — встроенное кольцо или тефлоновая лента, предотвращающее утечку воздуха при закручивании штуцера;
• отвод для трубки — снабжён фаской, снижающей нагрузку на изгиб, исключает перегиб и ускоренный износ шланга.

Материалы исполнения и долговечность

Качество материалов напрямую влияет на надёжность, срок службы и устойчивость соединения к внешним воздействиям. Ниже представлены основные особенности материалов, используемых в конструкции:

• корпус — латунь с гальваническим покрытием (никелирование), обеспечивает механическую прочность, стойкость к окислению, отличную герметичность;
• цанговая гильза — нержавеющая сталь или высокопрочный термопластик, обеспечивающий долговременную фиксацию трубки без деформации;
• уплотнительные кольца — изготовлены из маслостойкой и термостойкой резины (EPDM, NBR или Viton), сохраняют эластичность при перепадах давления и температуры;
• обработка поверхности — глянцевая или матовая, с низким коэффициентом трения, облегчает демонтаж при необходимости замены трубки;
• устойчивость к ультрафиолету и агрессивным средам (в случае исполнения из технополимера) делает фитинг пригодным для использования в автоматике, работающей на открытом воздухе.

Режимы эксплуатации и типовые условия применения

Угловой цанговый штуцер EMC ZPL06-01P может эксплуатироваться в различных производственных условиях, включая повышенную влажность, вибрации и динамические нагрузки. Подробности:

• рабочее давление — от 0 до 10 бар, в зависимости от диаметра трубки, плотности соединения и температуры рабочей среды;
• температурный диапазон — от −10C до +60C, подходящий для подавляющего большинства пневмосистем;
• рабочая среда — осушенный и очищенный сжатый воздух без содержания агрессивных паров, масел и конденсата;
• возможна кратковременная работа при повышенном давлении (до 12 бар), если трубка фиксируется дополнительными кольцами и отсутствуют рывки нагрузки;
• допустима работа при вибрациях и резких пусках — цанговый механизм не допускает выскальзывания трубки даже при динамических ударах;
• угловое направление обеспечивает разгрузку гибкой трубки от изгиба в местах, где она входит в стенку корпуса, тем самым увеличивая ресурс пневмотрассы.

Принцип действия цангового соединения

Работа цангового соединения основана на механизме сжимающей втулки, которая обеспечивает надёжную фиксацию трубки без повреждения её поверхности. Конкретные особенности:

• вставка трубки происходит вручную — трубка просто вдвигается до упора, при этом цанга автоматически обжимает её по внешнему диаметру;
• внутренние зубцы и подпружиненный зажим создают равномерное распределение давления, не нарушая герметичности трубки;
• отсоединение осуществляется нажатием на фиксирующее кольцо, при этом трубка высвобождается без усилий;
• цанговое крепление позволяет многократную установку и снятие без утраты герметичности и фиксирующей способности;
• благодаря конструкции исключается выдувание трубки даже при кратковременном скачке давления — усилие удержания достигает десятков ньютонов.

Технологические преимущества при монтаже

Одним из преимуществ цангового соединения EMC ZPL06-01P является лёгкость установки и последующего технического обслуживания. Ниже перечислены эксплуатационные плюсы:

• отсутствие необходимости в обжимных кольцах, клеях или герметиках — соединение готово к работе сразу после установки;
• возможность монтажа в труднодоступных местах, где невозможно использовать гаечные ключи или обжимные инструменты;
• экономия времени на сборку пневмосети, особенно при большом количестве подключаемых линий;
• совместимость с трубками из полиуретана, нейлона (PA), полиэтилена (PE), ПВХ и других термопластов, используемых в пневмосистемах;
• при необходимости можно организовать быстрое переподключение трубки для изменения конфигурации схемы без демонтажа штуцера;
• высокая надёжность фиксации снижает риск аварийных отключений трубки при вибрации или случайном рывке.

Технические характеристики и обозначение

Маркировка модели ZPL06-01P несёт в себе техническую информацию, по которой можно определить тип соединения и его размеры:

• обозначение ZPL — серия фитингов с угловым поворотом на 90, предназначенная для стандартных промышленных применений;
• цифра 06 — внешний диаметр трубки, совместимой с цангой, в миллиметрах;
• код 01 — условное обозначение резьбы G1/8" (или R1/8" в зависимости от резьбового стандарта производителя);
• буква P — материал корпуса: в данном случае чаще всего пластик (Polymer); при отсутствии — подразумевается латунный корпус;
• вся конструкция рассчитана на многолетнюю эксплуатацию при условии соблюдения параметров по давлению, температуре и среде.

В целом, угловой штуцер с цанговым зажимом EMC ZPL06-01P — это компактный, надёжный и удобный в монтаже элемент пневматических систем, обеспечивающий быстрый и герметичный поворот трубки под углом 90 с минимальными затратами времени. Благодаря универсальному диаметру, стандартной резьбе, высокому качеству цангового механизма и стойкости к рабочим нагрузкам, данный фитинг широко применяется в промышленности, автоматике, машиностроении и системах управления. Он сочетает в себе простоту, эффективность и надёжность, что делает его незаменимым в современном пневмооборудовании.
