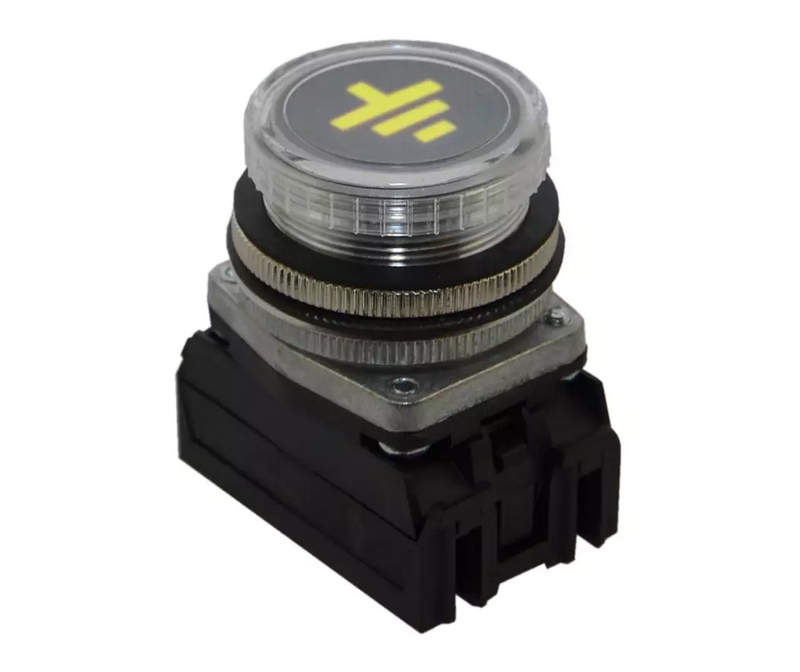

Универсальный указатель положения Promet NEF30-WUG для шкафов управления

В электротехнических и автоматизированных системах управления важно быстрое визуальное информирование оператора о текущем состоянии оборудования, срабатывании команд или изменении технологических параметров. Указатели положения, такие как PROMET NEF30-WUG, предназначены для монтажа в щитах, пультах и панелях и служат надёжным средством световой сигнализации. Универсальность по напряжению, долговечность и высокая яркость свечения делают эту модель востребованной в промышленных условиях.

Электротехнические параметры и диапазон питания

Одной из ключевых особенностей модели NEF30-WUG является её широкий диапазон питающего напряжения. Устройство рассчитано на прямую работу как от переменного, так и от постоянного тока, что делает его универсальным в различных электрических цепях:

• диапазон питающего напряжения — от 24 до 230 В AC/DC;
• совместимость с сетями 24 В, 110 В и 230 В, что удобно для промышленного и распределительного оборудования;
• номинальная частота для работы в переменном токе — 50/60 Гц;
• потребляемый ток — минимальный, не оказывает нагрузки на цепи управления;
• встроенная защита от перенапряжений — реализована через внутреннюю схему подавления всплесков;
• отсутствие полярности при подключении к переменному напряжению;
• длительная работа без снижения яркости — благодаря применению светодиодных источников.

Конструкция и габаритные характеристики

PROMET NEF30-WUG выполнен в корпусе для панели Ø30 мм и может монтироваться в стандартные отверстия в щитах и корпусах. Конструкция обеспечивает простоту установки и надёжную фиксацию:

• диаметр монтажного отверстия — 30 мм;
• общая длина устройства — около 50–60 мм в зависимости от исполнения;
• форма лицевой части — круглая, с выпуклой прозрачной линзой;

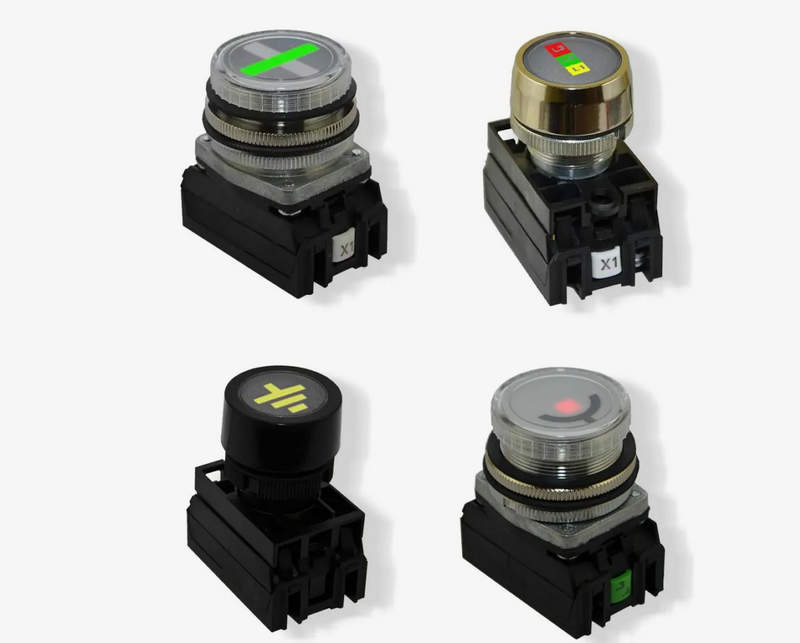

• цвет излучения — в зависимости от модели: белый, зелёный, красный, жёлтый или синий;
• материал корпуса — самозатухающий термостойкий пластик (обычно полиамид);
• лицевая часть — из поликарбоната с повышенной прозрачностью и устойчивостью к царапинам;
• наличие фиксирующей гайки и уплотнительного кольца — обеспечивает устойчивую посадку в панели и степень защиты от пыли и влаги.

Устойчивость к внешним воздействиям и рабочая среда

Модель NEF30-WUG предназначена для промышленного применения, в том числе в условиях высокой влажности, вибраций и перепадов температур. Материалы корпуса и качество сборки позволяют использовать указатель в тяжёлых эксплуатационных условиях:

• степень защиты передней панели — IP65 при установке с уплотнительным кольцом;
• влагозащищённость — достаточная для применения в наружных шкафах или неотапливаемых помещениях;
• температурный диапазон эксплуатации — от -25 до +55 C;
• устойчивость к вибрациям — до 10 г в диапазоне до 500 Гц, допускается монтаж на подвижных платформах;
• ударопрочность — высокая, за счёт прочного корпуса и защищённой линзы;
• материалы устойчивы к маслам, спиртам и большинству щелочных моющих средств;
• не подвержен коррозии — все металлические элементы выполнены из лужёной или никелированной латуни.

Принцип действия и функции

Работа устройства основана на использовании светодиода, встроенного в корпус. При подаче напряжения происходит его свечение, визуально информируя оператора о состоянии цепи или оборудования:

• встроенный светодиод включается при наличии питающего напряжения;
• цвет и интенсивность свечения позволяют чётко различать состояния на расстоянии;
• постоянная яркость вне зависимости от флуктуаций напряжения;
• время отклика — менее 10 мс, сигнализация практически мгновенная;
• внутренняя схема содержит гасящие и фильтрующие элементы, предотвращающие пульсацию света;
• световой сигнал виден под углом до 180, обеспечивая высокую визуальную информативность;
• не нагревается при длительной работе — возможно круглосуточное использование без вентиляции.

Особенности подключения и установки

Модель PROMET NEF30-WUG предназначена для быстрого и удобного монтажа с возможностью повторного использования при необходимости демонтажа. Установка производится без специальных инструментов, что удобно для сборщиков и монтажников:

• способ монтажа — сквозное отверстие с фиксацией на гайку с внутренней стороны панели;
• подключение — винтовые или пружинные клеммы (в зависимости от модификации);
• возможность подключения провода сечением от 0,5 до 1,5 мм2;
• встроенная маркировка на корпусе с указанием напряжения и типа сигнала;
• дополнительная защита от неправильной полярности (для DC);
• совместим с большинством промышленных клеммников и монтажных аксессуаров;
• не требует использования дополнительного блока питания или стабилизатора.

Применение в промышленных и распределительных системах

Указатель NEF30-WUG используется во всех типах низковольтных распределительных щитов, шкафов управления и пультов. Области его применения охватывают самые разные отрасли — от производственных линий до инженерных систем зданий:

• шкафы управления на станках с ЧПУ и промышленных автоматах;
• щитовые комплексы для освещения, вентиляции, насосных станций;
• сигнализация аварийных состояний и срабатывания защитных автоматов;
• отображение режимов работы (вкл/выкл, ошибка, нагрузка, тест);
• промышленные пульты оператора с многопозиционной индикацией;
• энергетическое оборудование и распределительные устройства;
• транспортные системы и терминальные блоки автоматизированных объектов.

Таким образом, показатель положения PROMET NEF30-WUG 24–230V AC/DC — это надёжное, энергоэффективное и устойчивое к внешним воздействиям устройство для визуальной сигнализации в системах управления. Его универсальность, длительный срок службы и простота монтажа делают его идеальным выбором для современных распределительных щитов и пультов. С компанией «Олниса» вы можете быть уверены в оперативной поставке компонентов, обеспечивающих стабильную работу промышленной автоматизации.
