Контроль прозрачных и отражающих материалов с UDS.18-030-P1 Elhart

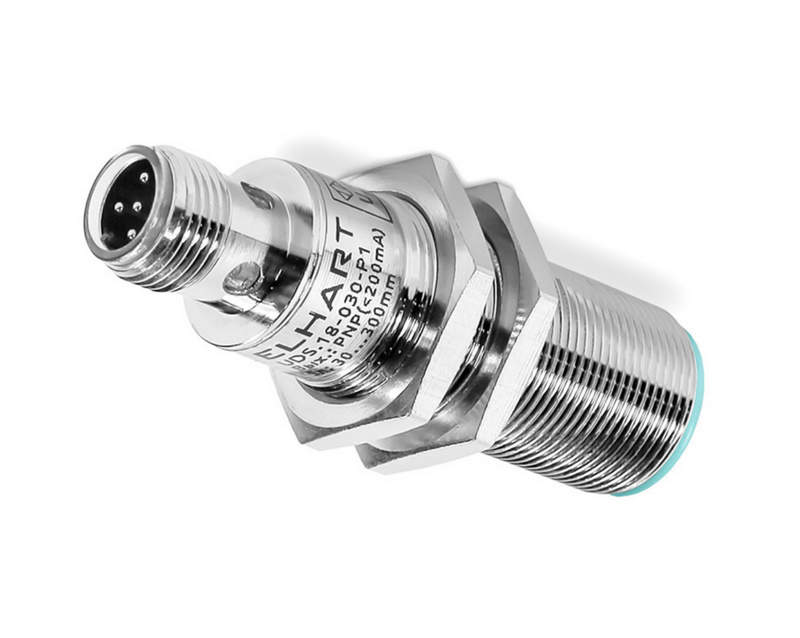

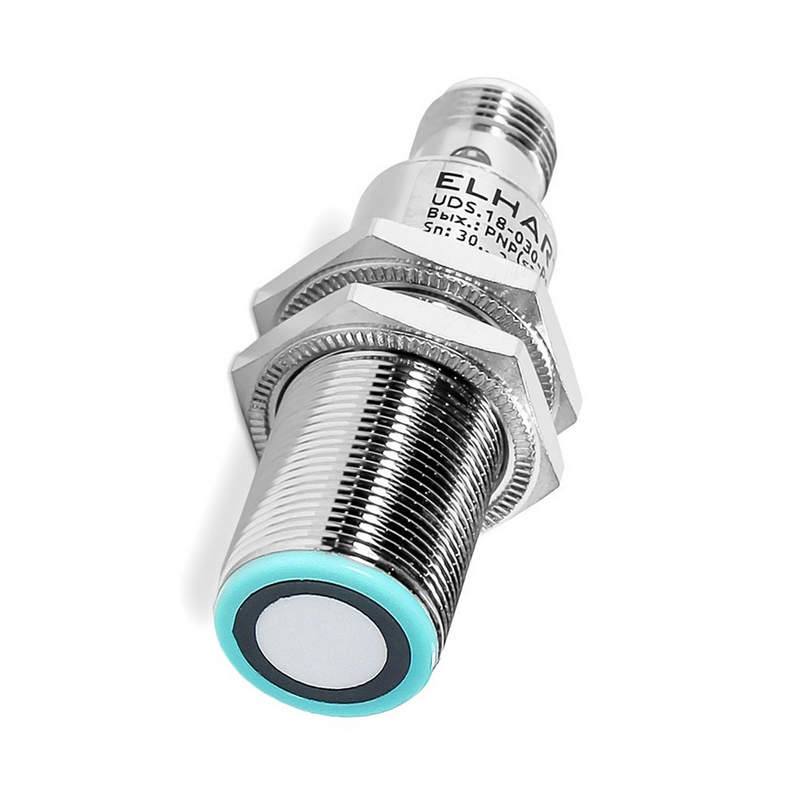

Ультразвуковой датчик Elhart UDS.18-030-P1 представляет собой компактный бесконтактный сенсор, предназначенный для измерения расстояния до объектов с использованием ультразвуковых волн. Устройство применимо в задачах автоматизации, позиционирования, контроля уровня и обнаружения присутствия на различных этапах производственных процессов. Датчик работает на принципе излучения и приёма акустических сигналов, что позволяет ему эффективно функционировать в условиях, где оптические и индуктивные сенсоры теряют точность: при запылении, загрязнении или наличии полупрозрачных объектов. Широкий диапазон чувствительности, универсальность сигнального выхода и устойчивость к внешним условиям делают его незаменимым элементом систем промышленной автоматизации.

Технические характеристики

Основные технические параметры определяют эксплуатационные возможности и совместимость с электронными контроллерами и системами сбора данных. Модель Elhart UDS.18-030-P1 имеет следующие характеристики:

• диапазон обнаружения объектов — от 30 мм до 300 мм;
• тип выходного сигнала — PNP транзистор с нормально разомкнутым (NO) контактом;
• напряжение питания — от 10 до 30 В постоянного тока;
• ток потребления — не более 20 мА в статическом режиме;
• максимальный ток нагрузки по выходу — до 100 мА;
• частота обновления сигнала — около 5–10 Гц;
• время отклика — менее 100 мс;
• разрешающая способность — порядка 1 мм в диапазоне до 200 мм;
• допустимое напряжение помех — до ±1 кВ (встроенная защита);
• полярность выхода — прямая, с защитой от короткого замыкания и переполюсовки;
• индикация состояния — светодиодный индикатор на корпусе (срабатывание, питание);
• погрешность измерения — не более ±1 % от диапазона;
• диапазон рабочих температур — от –20 до +70 C;
• электрическое подключение — стандартный 3-жильный кабель или разъём M12 (в зависимости от исполнения).

Конструктивные особенности

Физическое исполнение датчика оказывает влияние на его надёжность, точность и удобство монтажа. В конструкции Elhart UDS.18-030-P1 учтены следующие детали:

• корпус цилиндрической формы с резьбой М18 — универсальный стандарт для индустриального монтажа;
• длина корпуса — около 60–80 мм, включая чувствительный элемент и разъём;
• материал корпуса — никелированная латунь или прочный пластик (в зависимости от версии);
• лицевая часть — звуковой излучатель с влагозащитной мембраной;
• механическое крепление — через стандартную гайку М18, входящую в комплект;
• интегрированная защита от вибрации — для стабильной работы на подвижных участках;
• светодиодный индикатор срабатывания — визуальный контроль работы датчика;
• наличие встроенного шумоподавления — снижение влияния отражений и посторонних сигналов;
• возможность горизонтального или вертикального монтажа в зависимости от задач пользователя.

Принцип действия

Работа ультразвукового датчика Elhart UDS.18-030-P1 основана на принципе временной задержки отражённого сигнала. Процесс измерения реализуется следующим образом:

• датчик периодически излучает направленные ультразвуковые импульсы в окружающее пространство;
• при наличии объекта в рабочем диапазоне волна отражается от его поверхности и возвращается к приёмной части датчика;
• встроенный микроконтроллер рассчитывает время между отправкой и приёмом сигнала;
• на основе скорости распространения звука в воздухе (примерно 343 м/с) вычисляется расстояние до объекта;
• если расстояние попадает в установленный порог чувствительности, выходной сигнал активируется;
• при исчезновении объекта из зоны контроля — выходной транзистор переходит в разомкнутое состояние;
• встроенная логика компенсирует влияние изменения температуры и влажности воздуха на скорость ультразвука.

Режимы работы и эксплуатационные особенности

Датчик Elhart UDS.18-030-P1 поддерживает стабильную работу в различных режимах эксплуатации, что расширяет его функциональность и повышает гибкость применения:

• режим обнаружения объектов — базовая функция с фиксацией наличия объекта на определённой дистанции;
• режим позиционирования — определение точного положения предмета в пределах заданного диапазона;
• работа в пыльной и загрязнённой среде — надёжность при слабой оптической видимости;
• обнаружение прозрачных или полупрозрачных объектов — упаковка, плёнка, стекло;
• интеграция с программируемыми логическими контроллерами (ПЛК) через дискретный вход;
• подключение к счётчикам, автоматам сортировки, манипуляторам и позиционерам;
• работа на движущихся конвейерах и транспортах без потери точности;
• возможность установки датчика под наклоном к поверхности — снижение мёртвой зоны;
• при необходимости допускается использование нескольких датчиков с разной частотой излучения для предотвращения перекрёстных помех.

Области применения

Elhart UDS.18-030-P1 применим в самых разных отраслях промышленности, где требуется бесконтактное, точное и быстрое обнаружение объектов:

• автоматизация производственных линий — контроль наличия заготовок, изделий, упаковки;
• системы сортировки, фасовки и укладки — работа с перемещающимися предметами;
• контроль заполненности накопителей и бункеров — определение уровня материала;
• станки и автоматизированные манипуляторы — установка конечных положений;
• линии розлива и упаковки — фиксация ёмкостей, флаконов, коробок;
• логистические системы и складское оборудование — управление движением товара;
• системы безопасности — определение пересечения контрольной зоны;
• исследовательские установки, робототехника и прототипирование — интеграция в мехатронные устройства;
• пищевое, фармацевтическое, текстильное производство — обнаружение объектов в условиях чистых помещений.

Преимущества применения

Использование ультразвукового датчика Elhart UDS.18-030-P1 даёт целый ряд эксплуатационных и технических преимуществ:

• высокая точность и повторяемость измерений на коротких и средних дистанциях;
• бесконтактный принцип действия — отсутствие износа и потребности в обслуживании;

• стабильная работа в неблагоприятных условиях — влажность, пыль, пар, вибрации;
• нечувствительность к оптическим свойствам объекта — работает с прозрачными и тёмными поверхностями;
• простая настройка и подключение — стандартные сигнальные протоколы;
• компактные размеры — возможность установки в ограниченных по месту точках;
• низкое энергопотребление — подходит для энергоэффективных систем;
• быстрая реакция на изменение положения объектов — удобство для систем сортировки;
• высокая степень защиты и устойчивость к электромагнитным помехам;
• долгий срок службы и минимальные затраты на обслуживание.

В целом, Elhart UDS.18-030-P1 — это надёжный ультразвуковой датчик, подходящий для широкого спектра задач в промышленной автоматике. Его точность, компактность и устойчивость к помехам делают его универсальным решением в ситуациях, когда оптические и индуктивные сенсоры неэффективны. Благодаря простой интеграции, долговечности и стабильной работе в сложных условиях, этот датчик становится эффективным инструментом для обеспечения точного и безопасного контроля на производстве.
