Надежное управление нагрузкой с универсальным реле 60.13.8.230.0000

Универсальные промежуточные реле — ключевые компоненты в цепях управления, коммутации и сигнализации, обеспечивающие изоляцию, надёжную коммутацию и адаптацию между различными уровнями сигнала. Модель Finder 60.13.8.230.0000 относится к линейке модульных электромагнитных реле и используется в распределительных щитах, автоматике зданий и промышленном оборудовании.

Электрические параметры и совместимость

Устройство рассчитано на работу в бытовых и промышленных сетях с питанием от 230 В. Обмотка реле предназначена для прямого подключения к напряжению питания без необходимости использования внешних стабилизаторов или преобразователей:

• напряжение катушки — 230 В AC (переменного тока);
• частота — 50/60 Гц, допускается отклонение ±10 %;
• тип управления — электромагнитный привод с катушкой переменного тока;
• номинальное напряжение контактов — до 250 В AC;
• максимальный коммутируемый ток — до 10 А при активной нагрузке;
• номинальная мощность нагрузки — до 2 500 ВА (для AC1) или до 300 Вт (для DC);
• контактная группа — три независимых переключающих контакта (3CO);
• категория применения — AC1 (активная нагрузка), AC15 (электромагнитные нагрузки), DC1.

Конструктивное исполнение и монтаж

Реле Finder 60.13.8.230.0000 выполнено в модульном корпусе с посадочными габаритами, соответствующими стандарту DIN. Устройство предназначено для установки на монтажную рейку шириной 35 мм и может использоваться с соответствующими розетками из серии 90:

• тип корпуса — модульный (типоразмер 17,5 мм на DIN-рейку);
• высота устройства — около 60 мм, глубина — до 64 мм;
• корпус выполнен из термостойкого самозатухающего пластика;
• наличие механического индикатора срабатывания (флажок или флажковый маркер);
• встроенный тестовый рычаг или кнопка для ручной проверки контактов;
• возможность установки светодиодного индикатора включения (в зависимости от модификации);
• подключение к розетке или базе с винтовыми/пружинными клеммами;
• тип совместимой розетки — Finder серии 90.13 или аналогичная.

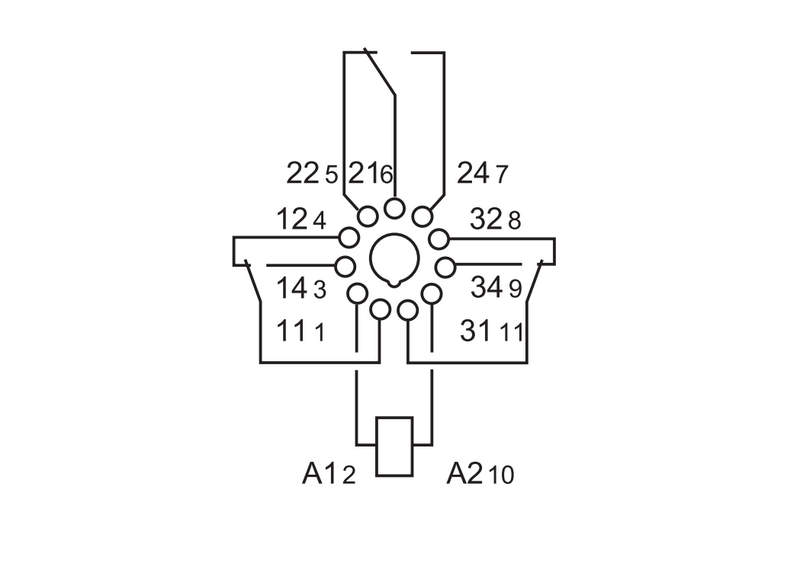

Контактная группа и характеристики коммутации

Механизм контактной группы выполнен с применением легированных металлов, обеспечивающих высокую износостойкость и стабильность параметров при многократной коммутации. Три переключающих канала делают реле удобным для управления несколькими цепями одновременно:

• тип контактов — 3PDT (три переключающих контакта, три положения);
• материал контактной группы — AgNi (серебро-никель) или с добавлением золота (в спец. версиях);
• электрическая износостойкость — более 100 000 циклов при номинальной нагрузке;
• механический ресурс — до 10 миллионов циклов включения/выключения;
• возможность коммутации слабосигнальных цепей при токе от 10 мА;
• разделение между контактами — не менее 5 мм, соответствует требованиям безопасной изоляции;
• низкое контактное сопротивление — менее 100 мкОм.

Режимы работы и реакция на управляющий сигнал

Реле срабатывает при подаче напряжения на катушку, замыкая или размыкая соответствующие контакты. При снятии питания контакты возвращаются в исходное состояние под действием возвратной пружины:

• время срабатывания — около 15 мс при номинальном напряжении;
• время отпускания — не более 8 мс;
• при обрыве цепи управления контакты переходят в обесточенное (нормально разомкнутое) положение;
• допустима частота коммутации — до 360 операций в час при номинальной нагрузке;
• встроенная демпфирующая система снижает вероятность «дребезга» контактов;
• работа возможна в непрерывном и импульсном режиме;
• возможность управления от реле времени, ПЛК, пускателей, кнопочных станций.

Устойчивость к внешним воздействиям и рабочие условия

Устройство надёжно работает в широком диапазоне температур и при стандартной для промышленных помещений влажности. Материалы корпуса и контактной группы устойчивы к загрязнению, вибрациям и механическим воздействиям:

• рабочая температура — от -20 до +55 C;
• устойчивость к влажности — до 90 % при +40 C без конденсации;
• диэлектрическая прочность между катушкой и контактами — не менее 2 000 В AC;
• степень защиты корпуса — IP20 (при установке в розетку с соответствующим кожухом);
• стойкость к вибрациям — соответствует промышленным стандартам (до 5 г);
• отсутствие нагрева корпуса при длительной работе в номинальном режиме;
• допустимая высота над уровнем моря — до 2 000 м.

Возможности расширения и аксессуары

Реле может быть дополнено аксессуарами для повышения удобства эксплуатации и визуального контроля состояния. Стандартизированная конструкция позволяет адаптировать устройство под различные условия:

• доступны светодиодные индикаторы с встроенными подавителями перенапряжений;
• наличие механических маркеров для визуальной идентификации канала;
• использование пломбируемых крышек для блокировки ручного управления;
• возможность применения дополнительного адаптера с защитой от перенапряжения;
• совместимость с многоканальными релейными модулями и кросс-платформенными базами;
• использование в составе многополюсных схем с синхронным или раздельным управлением.

Применение в промышленной автоматике и электроустановках

Реле 60.13.8.230.0000 применяется в самых разных областях — от базовых цепей управления до многоуровневых автоматизированных систем. Высокая коммутирующая способность и механическая надёжность делают его незаменимым элементом в сборке оборудования:

• системы освещения с дублированием управления;
• щиты управления отоплением, вентиляцией и кондиционированием;
• коммутация сигнальных цепей и интерфейсов ПЛК;
• управление реверсом двигателей при наличии межблокировок;
• автоматическое переключение источников питания или насосов;
• реализация логики И/ИЛИ в аппаратной среде без микроконтроллеров;
• интерфейсные модули на производственных линиях и сборочных постах.

Таким образом, универсальное реле Finder 60.13.8.230.0000 — это надёжное и гибкое решение для цепей управления, требующих стабильной коммутации и адаптации сигнала. Устройство соответствует современным требованиям промышленной электроники, имеет длительный ресурс и совместимо с большинством систем.
