Предотвращение переливов и сухого хода с Alfa AQW-TS-FT002

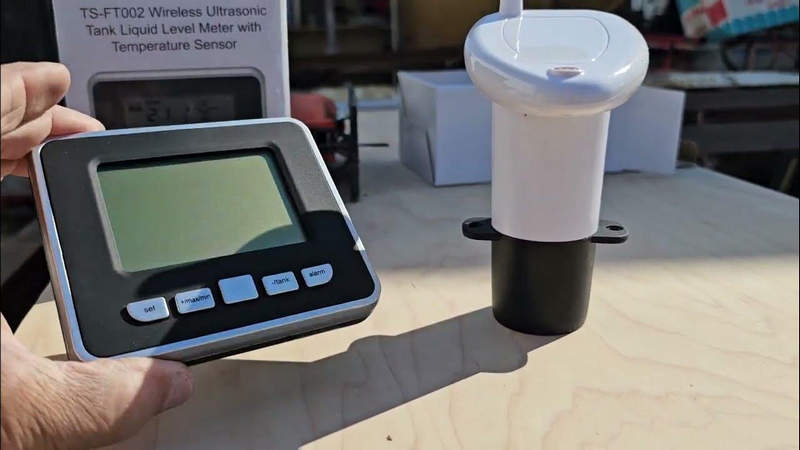

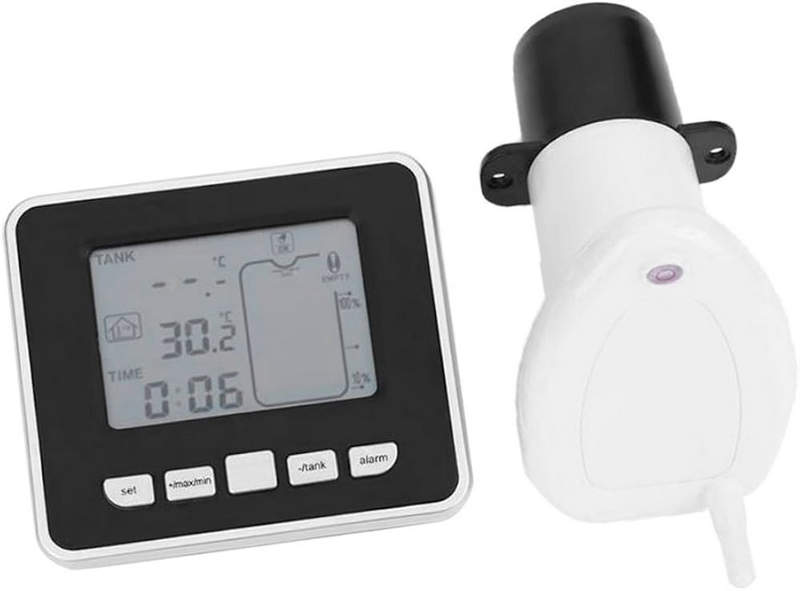

Ультразвуковой датчик уровня ALFA AQW-TS-FT002 предназначен для бесконтактного измерения уровня жидкости в резервуарах, ёмкостях, колодцах, технологических трубопроводах и открытых водоёмах. Устройство реализует принцип эхолокации, используя отражённый звуковой импульс для определения расстояния до поверхности жидкости. За счёт высокой точности, устойчивости к агрессивным средам и отсутствия подвижных элементов, данный тип датчиков широко используется в промышленной автоматике, ЖКХ, пищевой и химической промышленности.

Технические характеристики

Надёжность измерений, точность выходных сигналов и стабильность работы во многом зависят от электрических и физических параметров устройства. Ниже перечислены ключевые характеристики ALFA AQW-TS-FT002:

• тип измерения — бесконтактный ультразвуковой, с использованием отражённого сигнала от поверхности;
• диапазон измерения — от 0,25 м до 5 м, в зависимости от условий окружающей среды и акустических характеристик среды;
• разрешающая способность — 1 мм, позволяет фиксировать незначительные колебания уровня;
• погрешность измерения — ±0,25% от полной шкалы, при стабильной температуре и отсутствии помех;
• частота ультразвуковых импульсов — порядка 40 кГц, с адаптацией под тип среды и длину хода;
• время отклика — менее 500 мс, подходит для систем с быстрой динамикой уровня;
• выходной сигнал — аналоговый 4–20 мА, возможно наличие модификаций с цифровым интерфейсом (Modbus RTU, RS-485);
• питание — 24 В DC (допускается от 18 до 36 В DC), с защитой от переполюсовки и скачков напряжения;
• потребляемый ток — не более 30 мА при номинальных условиях работы.

Конструктивные особенности

Физическая реализация прибора обеспечивает устойчивость к внешним воздействиям и удобство монтажа. В конструкции ALFA AQW-TS-FT002 реализованы следующие решения:

• корпус — выполнен из химически стойкого пластика (обычно PVDF или аналог), устойчив к кислотам, щелочам, парам и УФ-излучению;
• степень защиты — IP67, допускает установку на открытых объектах и в условиях повышенной влажности;
• установочный фланец — резьбовой (например, G11⁄2") или фланцевый, для врезки в крышки резервуаров или специальные адаптеры;
• излучающая поверхность — встроенный пьезоэлемент с защитной мембраной от загрязнения и механических повреждений;
• индикация — возможно наличие встроенного светодиодного сигнала или дисплея для локальной диагностики (в зависимости от модификации);
• клеммное подключение — винтовые зажимы или герметичный разъём, упрощающий монтаж и техническое обслуживание;
• варианты исполнения — вертикальный монтаж с направлением вниз, возможны исполнения с боковым входом сигнала.

Принцип работы

Устройство работает на основе анализа времени прохождения ультразвукового сигнала от передатчика к поверхности жидкости и обратно. Последовательность действия следующая:

• генератор формирует ультразвуковой импульс, направляемый вниз на свободную поверхность;
• сигнал отражается от границы сред (жидкость–воздух) и возвращается обратно к приёмнику;
• встроенный микроконтроллер определяет время задержки между излучением и приёмом сигнала;
• на основе скорости звука в воздухе и замеренного времени рассчитывается расстояние до поверхности;
• результат пересчитывается в значение уровня жидкости, высчитывая его от полной высоты резервуара;
• выходной сигнал пропорционален измеренному уровню и подаётся на контроллер, дисплей или регистрирующее устройство.

Режимы эксплуатации

ALFA AQW-TS-FT002 может использоваться в разных режимах работы, в зависимости от требований конкретной системы и задач контроля:

• режим непрерывного мониторинга — постоянное измерение уровня с передачей данных в АСУ ТП;
• режим сигнализации — установка предельных значений уровня, при превышении которых активируются сигналы тревоги;
• режим «пустой резервуар» — контроль наличия/отсутствия жидкости с формированием дискретного сигнала;
• режим компенсации температуры — корректировка измерений с учётом температуры окружающей среды для повышения точности;
• режим самодиагностики — встроенные алгоритмы контроля состояния излучателя, наличия сигнала и стабильности выходного значения;
• режим калибровки — возможность ручной или автоматической настройки нуля и диапазона в зависимости от высоты установки;
• режим фильтрации — программная фильтрация импульсных колебаний, пены, турбулентности и загрязнений.

Условия эксплуатации и надёжность

Датчик ALFA AQW-TS-FT002 рассчитан на длительную работу в промышленных условиях. Рабочие параметры:

• температурный диапазон — от -20 до +70 C, при соблюдении условий стабильной влажности и без обледенения излучателя;
• влажность — до 100%, не конденсирующаяся, возможно кратковременное запотевание без влияния на работу;
• устойчивость к вибрациям — может устанавливаться на подвижных или пульсирующих резервуарах;
• стойкость к химическим средам — применяется для кислот, щелочей, растворов солей, моющих жидкостей, эмульсий;
• электрическая прочность — встроенная защита от перенапряжений и коротких замыканий;
• срок службы — не менее 10 лет при соблюдении условий эксплуатации;
• обслуживание — не требует регулярного вмешательства, кроме визуального осмотра и периодической проверки точности.

Области применения

Благодаря универсальности и надёжности, ультразвуковой уровень ALFA AQW-TS-FT002 применяется в самых различных отраслях:

• очистные сооружения — контроль уровня воды, шлама, химикатов и стоков в открытых и закрытых ёмкостях;
• ЖКХ — мониторинг заполненности резервуаров, насосных станций и водонапорных башен;
• нефтехимия — измерение уровня реагентов, масел, дизтоплива, растворителей и других сред;
• пищевая промышленность — контроль уровня воды, молока, сиропов, растворов, при этом узел не контактирует с продуктом;
• фармацевтика — точный контроль уровня жидкостей в санитарных условиях, где исключён контакт с датчиком;
• энергетика — мониторинг уровня теплоносителей, конденсата и технических жидкостей в системах отопления и турбинных установках;
• агропромышленность — управление уровнем в силосах, баках для удобрений, навозохранилищах и кормовых линиях.

Преимущества применения ALFA AQW-TS-FT002

Данный ультразвуковой датчик обладает рядом конкурентных преимуществ, которые делают его выгодным и технологичным решением:

• бесконтактное измерение — исключает загрязнение, износ, заклинивание и необходимость обслуживания;
• высокая точность и стабильность — надёжные данные даже при сложной акустике резервуара;
• широкая совместимость — может быть интегрирован в любую систему с аналоговым или цифровым входом;
• устойчивость к агрессивным средам — подходит для химически активных и абразивных жидкостей;
• простота установки — не требует сверления в жидкостную зону, может быть смонтирован сверху без остановки процесса;
• встроенная защита — выдерживает скачки напряжения, короткие замыкания, колебания питания;
• долговечность — отсутствие механики и герметичный корпус обеспечивают десятилетия стабильной работы.

Компания «Олниса» предлагает ультразвуковые датчики уровня жидкости, включая модель ALFA AQW-TS-FT002, с полной поддержкой. Компания обеспечивает быструю доставку по всей России, включая удалённые регионы. В наличии — аксессуары, защитные корпуса, кабельные сборки и элементы для автоматизации. Работа с «Олниса» — это гарантия соответствия, инженерная поддержка и уверенность в надёжности оборудования.

Таким образом, ультразвуковой измеритель уровня жидкости ALFA AQW-TS-FT002 — это современное, точное и надёжное устройство, которое обеспечивает стабильную работу в промышленных условиях. Он сочетает в себе высокую точность, устойчивость к агрессивным средам, простоту монтажа и интеграции в системы управления. Благодаря этим характеристикам, устройство становится незаменимым элементом в системах мониторинга и автоматизации, где важен надёжный контроль уровня жидкости без прямого контакта.
