Grundfos 96537605 в системах водоснабжения и циркуляции

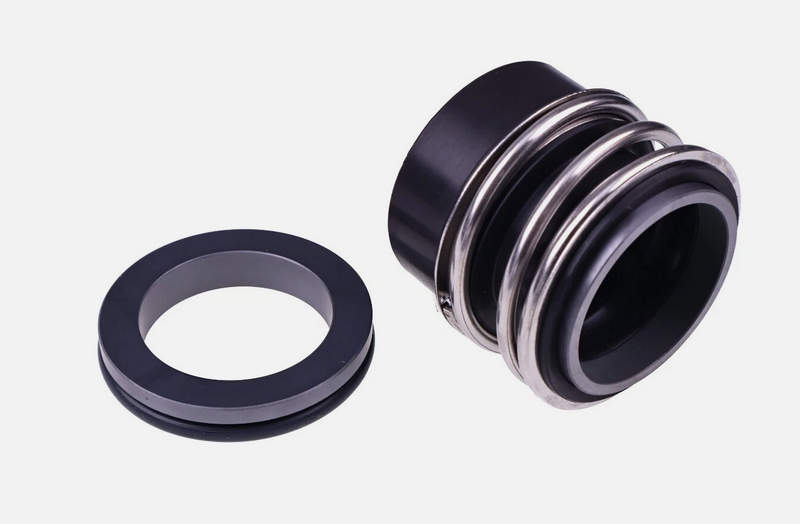

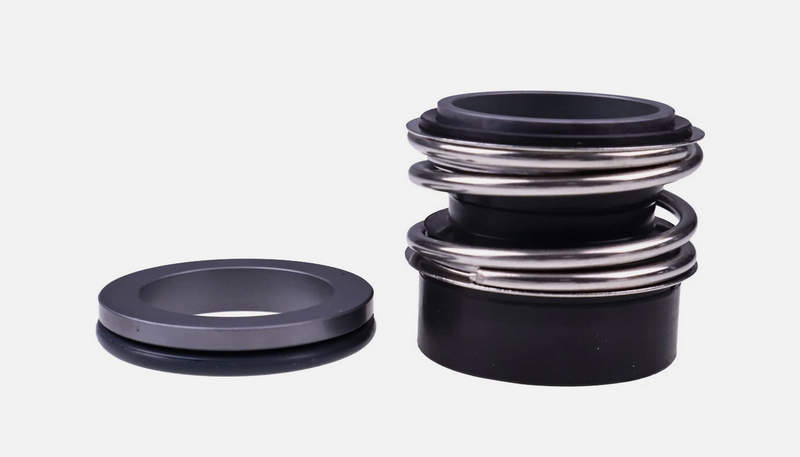

Торцевое уплотнение Grundfos D38 с каталожным номером 96537605 представляет собой критически важный компонент для обеспечения герметичности насосных агрегатов. Оно предназначено для предотвращения утечки перекачиваемой среды через зазор между вращающимся валом насоса и его неподвижным корпусом. Уплотнение работает в сложных условиях — при высоком давлении, температуре, агрессивной химии и абразивных включениях. Модель D38 относится к классу механических (торцевых) уплотнений, широко применяемых в насосах Grundfos серий CR, CRE, CRN и других вертикальных многоступенчатых агрегатах.

Технические параметры и совместимость

Торцевое уплотнение D38 адаптировано для работы в промышленных насосах Grundfos, обеспечивая надёжность и минимальные потери на трение. Ниже перечислены его основные технические характеристики:

• тип уплотнения — одиночное торцевое механическое уплотнение, с осевой фиксацией и независимой пружиной;
• диаметр уплотнительной поверхности — 38 мм, соответствует валу стандартного типоразмера насосов CR;

• тип конструкции — сбалансированная схема уплотняющих поверхностей, снижает нагрузку на контактные зоны и увеличивает срок службы;
• исполнение по API — соответствует стандартам ISO/EN по герметичности и стойкости к нагрузкам в динамике;
• максимальное рабочее давление — до 25 бар в зависимости от направления вращения и характеристик жидкости;
• максимальная рабочая температура — до +120 C при нормальных условиях охлаждения;
• диапазон допустимого pH — от 4 до 10, при использовании стандартных материалов уплотнений;
• допустимая скорость вращения — до 3600 об/мин, без разрушения и перегрева поверхностей трения;
• использование — применимо как в насосах с мокрым ротором, так и в сухих рабочих камерах при соответствующем уровне смазки.

Материалы изготовления

Срок службы уплотнения напрямую зависит от материалов, используемых для изготовления трущихся и уплотняющих элементов. Модель D38 96537605 имеет следующую типовую комбинацию:

• торцевая поверхность неподвижного кольца — карбид кремния (SiC), обеспечивает высокую твёрдость, износостойкость и стойкость к абразивным частицам;
• вращающееся кольцо — углеграфитовая композиция с антикоррозийной пропиткой, оптимальна по теплопроводности и стойкости к деформации;
• вторичные уплотнения (O-ринги) — этилен-пропиленовый каучук (EPDM), устойчив к воде, спиртам, растворам солей и органическим соединениям;
• пружинный блок — нержавеющая сталь AISI 316 или эквивалент, выдерживает коррозию и нагрузку без усталостного разрушения;
• основной корпус и направляющие — стойкий к окислению и агрессивным средам металлический сплав, часто — нержавеющая или легированная сталь.

Принцип работы

Уплотнение функционирует за счёт плотного прилегания двух тщательно обработанных торцевых поверхностей, одна из которых вращается вместе с валом, а вторая остаётся неподвижной. Принцип работы включает следующие этапы:

• при вращении вала вращающееся кольцо прижимается к неподвижному за счёт пружины;
• между контактирующими поверхностями формируется тонкий слой перекачиваемой среды, играющий роль смазки;
• герметизация достигается за счёт точной геометрии и высокой гладкости контактных поверхностей, предотвращая утечку даже под высоким давлением;
• вторичные уплотнения (O-ринги) предотвращают боковое протекание среды вдоль вала и между корпусными частями;
• при прекращении вращения сохраняется статическая герметизация за счёт усилия пружины и прилегания колец.

Режимы эксплуатации

Уплотнение D38 рассчитано на стабильную работу в различных условиях, включая агрессивные и нестабильные среды. Возможные режимы работы:

• режим непрерывной эксплуатации — при постоянной работе насоса в системах водоснабжения, циркуляции, фильтрации;
• режим пусков и остановок — при частых включениях и отключениях, пружинный механизм сохраняет герметичность и восстанавливает контакт;
• режим сухого хода — не рекомендуется, допускается только кратковременно и исключительно при наличии соответствующего исполнения с графитовой вставкой;
• режим повышенного давления — до 25 бар, при этом требуется контроль температуры и теплоотвода для предотвращения закипания смазочной плёнки;
• режим охлаждения — при подаче охлаждающей жидкости снаружи или встроенным байпасом;
• режим высокой температуры — ограничен до 120 C при штатных условиях, выше — только при замене вторичных уплотнений на FKM (Viton) или аналог;
• режим химической стойкости — допускается работа в присутствии мягких кислот, щелочей и органических веществ, несовместим с маслосодержащими фракциями при использовании EPDM.

Области применения

Механическое уплотнение Grundfos D38 применяется в широком спектре насосных установок, в которых необходима надёжная герметизация и стойкость к средам. Основные области применения:

• насосные станции водоснабжения и повышения давления;
• циркуляционные системы отопления и охлаждения в промышленности и зданиях;
• системы водоочистки, фильтрации и осмоса;
• химико-технологические насосы с агрессивной жидкостью;
• пищевые и фармацевтические установки (при наличии санитарного исполнения);
• оборудование для ирригации и оросительных систем;
• насосы с частотным управлением, где наблюдаются переменные нагрузки и режимы старта-остановки.

Преимущества модели Grundfos D38 (96537605)

Конструкция и материалы исполнения обеспечивают уплотнению ряд эксплуатационных преимуществ:

• универсальность — подходит к большому числу моделей насосов Grundfos без необходимости модификации вала или посадочного гнезда;
• устойчивость к износу — высокая долговечность при соблюдении условий эксплуатации;
• отсутствие утечек — надёжная герметизация даже при вибрациях и перепадах давления;
• легкость замены — модульное исполнение позволяет быструю замену без полной разборки насоса;
• низкий уровень обслуживания — требуется лишь периодическая проверка состояния торцевых поверхностей;
• энергетическая эффективность — снижение потерь при трении, стабильная работа с минимальным нагревом.

В целом, Grundfos D38 (96537605) — это надёжное и долговечное торцевое уплотнение, обеспечивающее эффективную герметизацию валов насосов в различных условиях эксплуатации. Благодаря своей сбалансированной конструкции, применению устойчивых к агрессивным средам материалов и совместимости с широким спектром насосного оборудования, уплотнение является оптимальным выбором для промышленных, коммунальных и инженерных систем. Надёжность, простота обслуживания и высокая герметичность делают его ключевым элементом в системе обеспечения безопасности и эффективности насосного оборудования.
