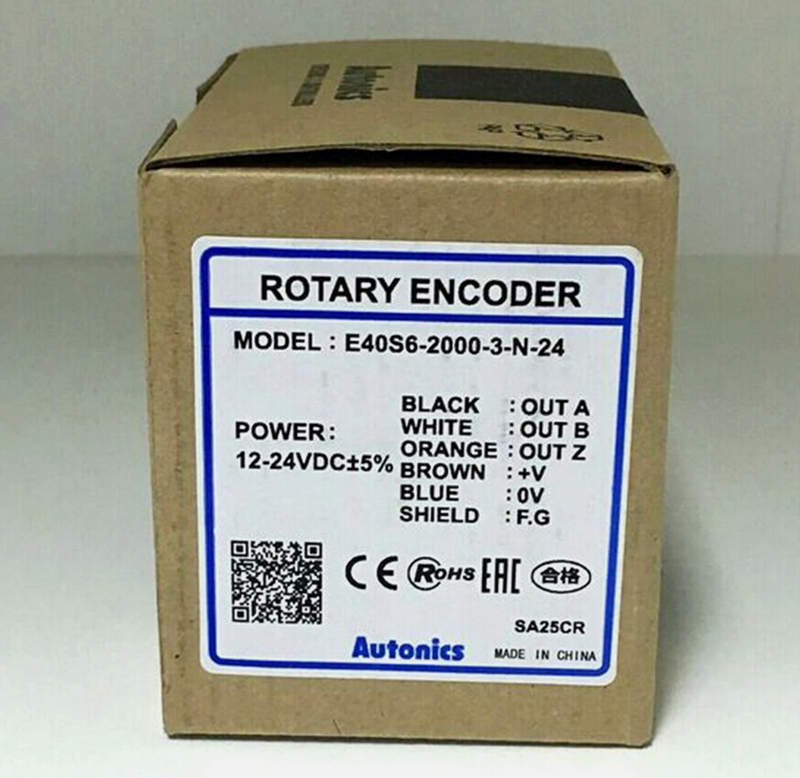

Энкодер Autonics E40S6-2000-3-N-24 для точного контроля положения и скорости

Системы автоматизации и управления движением не обходятся без устройств, способных точно определять положение вала. Одним из таких ключевых компонентов является инкрементальный энкодер. Модель Autonics E40S6-2000-3-N-24 представляет собой компактное и высокоточное решение, применяемое в промышленных установках различного профиля.

Технические характеристики

Энкодер E40S6-2000-3-N-24 обладает следующими характеристиками:

• Разрешение составляет 2000 импульсов на один оборот; такой показатель обеспечивает высокую точность позиционирования при использовании в приводных системах и механизмах, где важна детализация положения.
• Рабочее напряжение питания — 12...24 В постоянного тока; данный диапазон обеспечивает совместимость с большинством современных контроллеров и плат управления.

• Выходной тип — NPN с открытым коллектором; это классическая схема, часто используемая в промышленной электронике, подходящая для подключения к широкому спектру ПЛК и считывающих устройств.
• Количество выходных каналов — три: A, B и Z. Наличие сигнала Z (нулевого импульса) позволяет легко реализовывать функции синхронизации и точного обнуления позиции при запуске.
• Частота отклика — до 100 кГц; это даёт возможность использовать энкодер в системах с высокой динамикой и быстрым вращением вала, без потери данных.
• Диаметр корпуса — 40 мм; вал — 6 мм. Такая форма идеально подходит для компактных установок и машин с ограниченным пространством для монтажа.
• Температурный диапазон — от –10 до +70 C, что позволяет использовать устройство в условиях производств без необходимости дополнительного обогрева или охлаждения.
• Класс защиты корпуса — IP50; это значит, что энкодер защищён от пыли в степени, достаточной для большинства помещений, но не предназначен для эксплуатации во влажной среде без дополнительной герметизации.

Конструктивные особенности

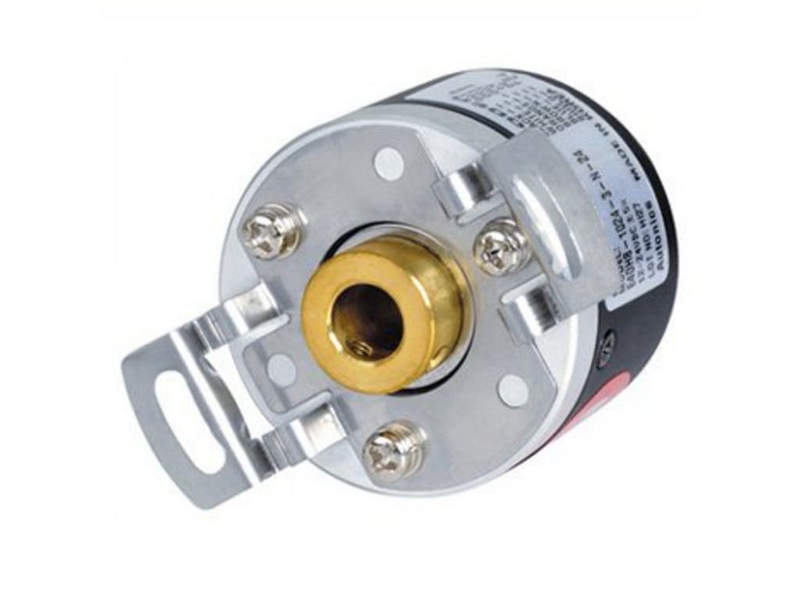

Модель E40S6-2000-3-N-24 выполнена в цилиндрическом корпусе с фланцем, что облегчает его крепление на поверхности или в кожухе машины. Основу конструкции составляет кодирующий диск, выполненный из прозрачного материала с нанесёнными светопроницаемыми и непрозрачными сегментами. При вращении вала, соединённого с диском, происходит прерывание инфракрасного луча, проходящего через эти сегменты, что позволяет точно зафиксировать каждый момент вращения. В устройстве применяются оптические датчики, обеспечивающие высокую точность и стабильность считывания. Вал может быть соединён с приводом напрямую либо через муфту, что снижает воздействие механических вибраций и исключает перекос при монтаже. Наличие трёх каналов позволяет определять не только количество импульсов, но и направление вращения: каналы A и B смещены по фазе, что позволяет системе управления понять, в какую сторону вращается вал.

Принцип действия

Инкрементальный энкодер работает на основе подсчёта импульсов, формируемых при изменении положения его диска относительно оптической системы. С каждым срабатыванием фотодатчика генерируется импульс, который затем передаётся на управляющее устройство. Канал A отвечает за основной импульсный сигнал, канал B — за дополнительный импульс со сдвигом, позволяющим определять направление. Канал Z выдаёт один импульс за полный оборот, являясь ориентиром или “нулевой точкой”. Такой принцип обеспечивает простую, но надёжную реализацию обратной связи для различных типов приводов, включая шаговые и серводвигатели. Важно понимать, что энкодер не “знает” абсолютной позиции: он выдаёт только количество пройденных импульсов от начальной точки. Именно поэтому при запуске системы требуется либо обнуление по сигналу Z, либо механическая калибровка.

Рабочие режимы

В составе автоматики энкодер E40S6-2000-3-N-24 может работать в следующих режимах:

• Режим измерения скорости: частота импульсов на выходе пропорциональна скорости вращения вала; используется в конвейерах, приводах подачи, насосах и т. д.
• Режим позиционирования: учитываются все импульсы от начальной точки, позволяя точно определять положение подвижных частей — кареток, столов, захватов и т. д.
• Режим реверсивного отслеживания: за счёт сдвига фаз между A и B каналами можно отслеживать направление вращения, полезно при работе с мотор-редукторами и возвратно-поступательными механизмами.
• Режим синхронизации: канал Z используется как опорный импульс для обнуления счётчика, синхронизации нескольких механизмов или циклической привязки к определённому положению.

Области применения

Энкодер Autonics E40S6-2000-3-N-24 нашёл широкое применение в системах промышленной автоматизации благодаря надёжности, точности и компактным габаритам. Ниже рассмотрим основные сферы его использования:

• Станки с ЧПУ: обеспечивает обратную связь по положению вращающихся узлов, столов и шпинделей;
• Приводы подачи и резки: помогает точно определять начало и конец рабочего хода, особенно при быстрой подаче материала;
• Конвейерные системы: позволяет отслеживать скорость ленты и синхронизировать остановку с рабочим циклом;
• Роботизированные руки и манипуляторы: необходим для определения текущего положения поворотных узлов, особенно при сложных кинематических схемах;
• Печатающее и упаковочное оборудование: поддерживает точность перемещения материала в печатной зоне или зоне упаковки;
• Медицинские установки и лабораторные приборы: используется для позиционирования подвижных элементов внутри компактных корпусов.

Таким образом, Autonics E40S6-2000-3-N-24 — это надёжный инкрементальный энкодер, разработанный для задач, где важны точность, стабильность и компактность. Он легко интегрируется в существующие системы управления, обеспечивает чёткую обратную связь и позволяет реализовать широкий спектр функций — от простого отслеживания скорости до высокоточного позиционирования. Благодаря своей универсальности и стабильной работе, данная модель занимает достойное место среди компонентов автоматизации, востребованных в промышленности, машиностроении, упаковке и других отраслях.
