Управление мощностью с ST BDW84C

Транзистор BDW84C от компании STMicroelectronics — это мощный биполярный прибор с изолированным затвором в корпусе TO-3P, предназначенный для работы в составе цепей средней и высокой мощности. Он часто используется в источниках питания, усилителях, инверторах, коммутационных схемах и других приложениях, где требуется высокая надежность, термостойкость и управление большими токами.

Основные электрические характеристики

Данный транзистор отличается стабильной работой при высоких токах и напряжениях. Ниже перечислены ключевые электрические параметры:

• максимальное напряжение коллектор-эмиттер составляет 100 В, что позволяет использовать его в цепях с относительно высоким потенциалом;
• максимальный ток коллектора достигает 10 А в импульсном режиме и 8 А в непрерывной работе;
• рассеивание мощности на корпусе при температуре 25 C составляет до 80 Вт, благодаря чему транзистор устойчив к перегреву при адекватном теплоотводе;
• усиление по току (hFE) в типичном диапазоне от 15 до 75 при токе коллектора 4 А, что гарантирует уверенное усиление сигнала при сравнительно малом токе базы;
• напряжение насыщения коллектор-эмиттер (VCE(sat)) — типично 1,5 В при токе 4 А, что говорит о хорошей проводимости в активном режиме;
• максимальное напряжение база-эмиттер — 5 В; превышение этого значения может привести к пробою;
• рабочая температура кристалла допускается до +150 C, что повышает устойчивость к температурным нагрузкам.

Конструктивные особенности и исполнение

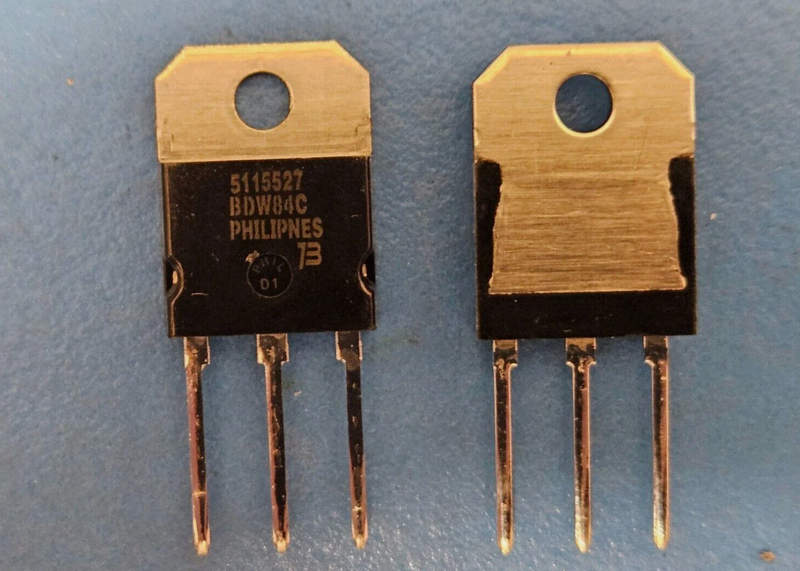

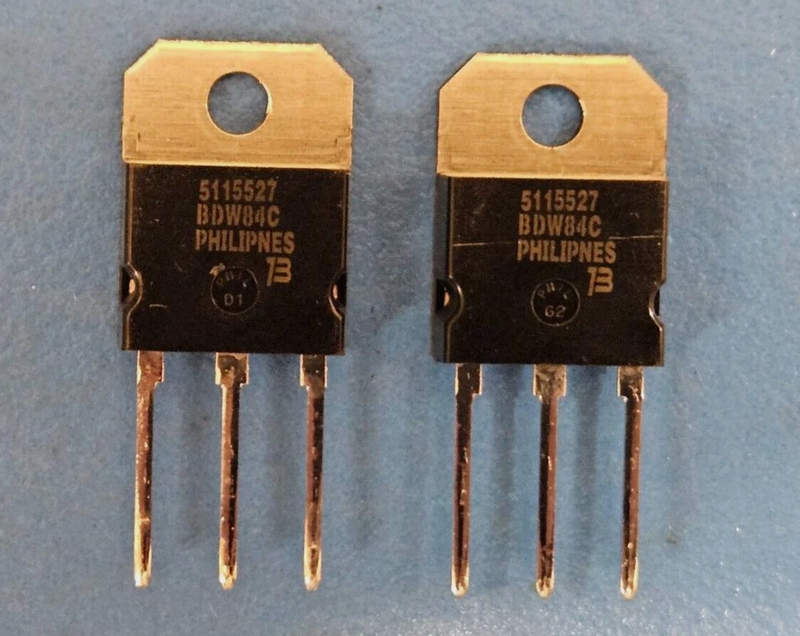

Транзистор BDW84C выполнен в корпусе TO-3P — прочном, плоском корпусе с хорошими теплопроводными свойствами, который предусматривает установку радиатора. Это важно для эксплуатации при высокой нагрузке. Основные конструктивные аспекты:

• корпус TO-3P оснащён тремя выводами — база, коллектор и эмиттер — с чёткой маркировкой на корпусе;
• задняя металлическая пластина корпуса соединена с коллектором и может быть использована для отвода тепла на радиатор;
• герметизация корпуса и полная заливка компаундом обеспечивают устойчивость к внешним воздействиям и вибрации;
• удобное крепление к плате с помощью пайки или винтового монтажа через отверстия;
• высокая прочность корпуса позволяет использовать транзистор в промышленной автоматике, силовой электронике, источниках питания.

Принцип действия и режимы работы

Как и любой биполярный транзистор, BDW84C работает по принципу управления большим током коллектора с помощью малого управляющего тока базы. Возможны следующие режимы функционирования:

• в активном режиме транзистор усиливает ток; малый ток базы позволяет управлять гораздо большим током коллектора;
• в режиме насыщения транзистор открывается полностью, и падение напряжения между коллектором и эмиттером становится минимальным; используется для ключевых приложений;
• в отсечке база отключена, транзистор полностью закрыт, ток коллектора отсутствует; используется для коммутации и импульсных цепей;
• при переходе между режимами возможны кратковременные потери, поэтому важно учитывать частоту переключений и корректно рассчитывать тепловой режим.

Для обеспечения стабильной работы требуется корректная база-эмиттерная развязка, ограничение импульсных перегрузок и защита от пробоя.

Области применения

Благодаря высокой мощности, термостойкости и прочному корпусу, транзистор BDW84C применяется в различных технических решениях:

• в источниках питания и стабилизаторах напряжения — для регулирования и коммутации токов высокой нагрузки;
• в аудиотехнике и усилителях мощности — как элемент выходного каскада;
• в импульсных преобразователях — для быстрого переключения с минимальными потерями;
• в устройствах управления электродвигателями — для построения полумостовых и мостовых схем;
• в зарядных устройствах и аккумуляторных станциях — как силовой ключ в схемах зарядного цикла;
• в сварочных аппаратах и инверторах — в качестве силового коммутатора;
• в автоматики зданий и промышленных установках — как элемент релейной и логической электроники.

Преимущества при использовании

У данного транзистора есть ряд весомых преимуществ, обеспечивающих его широкое распространение:

• высокий ток и напряжение при компактных размерах;
• простая схема включения и лёгкая замена в уже существующих проектах;
• надежность при работе в тяжёлых условиях, включая вибрации, перегрузки и температурные колебания;
• корпус TO-3P с возможностью крепления на радиатор;
• доступность на рынке, стабильность поставок и наличие аналогов в случае необходимости замены.

Таким образом, транзистор BDW84C — это проверенное решение для силовой электроники, сочетающее высокую производительность с механической прочностью и термической устойчивостью. Он подходит для широкого спектра применений в промышленной и бытовой технике, отличается простотой в использовании и стабильностью при работе в жёстких условиях. Надёжность, хорошие электрические параметры и доступность делают его выгодным выбором как для разработчиков, так и для сервисных инженеров.
