Минимальные потери переключения: возможности MOSFET IRF540NPBF

Транзистор IRF540NPBF от компании Infineon — это полевой транзистор с изолированным затвором (MOSFET), предназначенный для применения в мощных коммутирующих схемах. Он используется в импульсных источниках питания, управлении электродвигателями, преобразователях напряжения и других высокоэнергетических приложениях.

Технические характеристики

Данный MOSFET построен на базе технологии HEXFET, что обеспечивает высокую плотность мощности и минимальные потери. К его ключевым параметрам относятся:

• максимальное напряжение сток-исток составляет 100 В, что делает его подходящим для низковольтных силовых цепей;
• максимальный постоянный ток стока при температуре корпуса 25C — 33 А; при более высокой температуре ток ограничивается до 23 А (при 100C), что следует учитывать при тепловом расчёте;
• максимальное сопротивление открытого канала (R_DS(on)) — 0,077 Ом при напряжении затвор-исток 10 В; низкое сопротивление обеспечивает высокую эффективность переключения и минимальные тепловые потери;
• рассеиваемая мощность — до 130 Вт при использовании радиатора и надлежащей системе отвода тепла;
• пороговое напряжение затвора (V_GS(th)) — от 2,0 до 4,0 В; типовое значение — около 3 В, что удобно для управления как от TTL-сигналов, так и от микроконтроллеров с логикой 5 В или 3,3 В;
• максимальное напряжение затвор-исток — ±20 В, что обеспечивает достаточный запас для управления в различных режимах;
• встроенные диоды защищают от обратного тока и позволяют использовать транзистор в индуктивных нагрузках без дополнительной защиты;
• емкость входа (C_iss) составляет около 1700 пФ, что влияет на скорость переключения, особенно при использовании в высокочастотных цепях;
• корпус типа TO-220AB с отличным тепловым контактом для установки на радиатор.

Конструктивные особенности

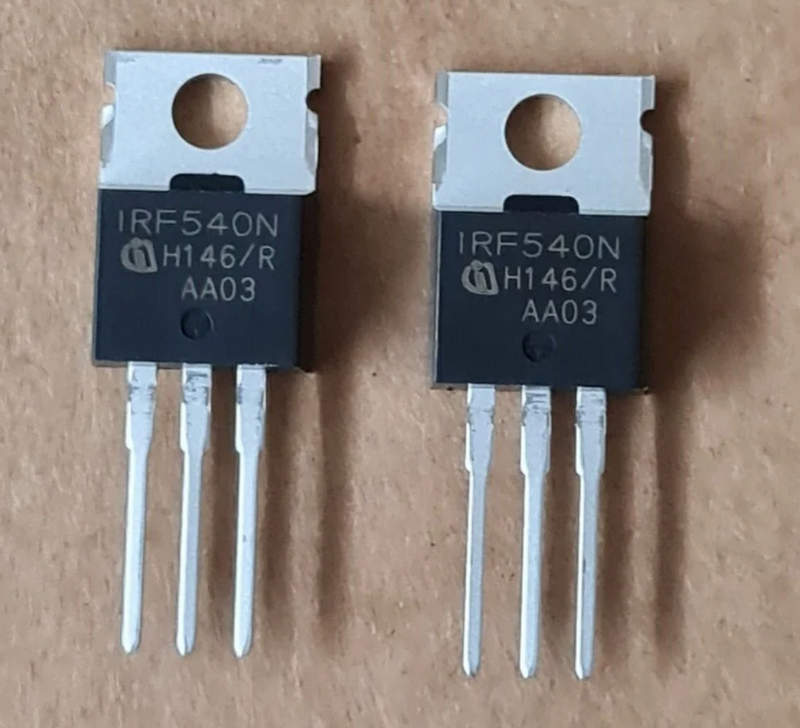

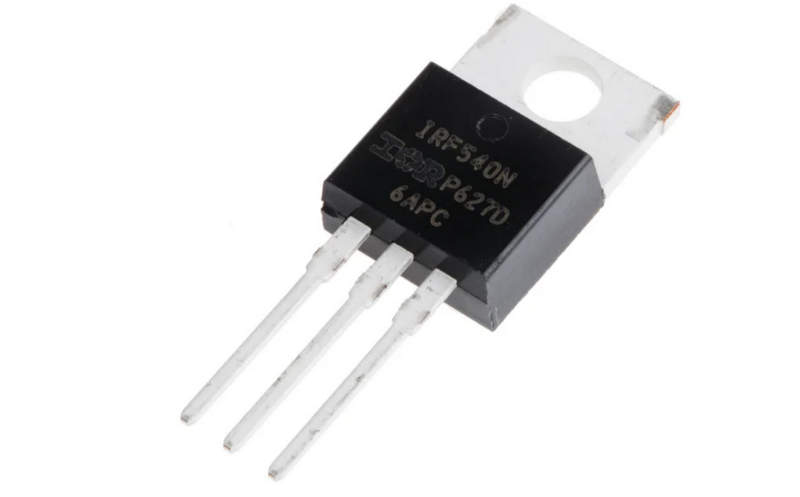

Модель IRF540NPBF выполнена в корпусе TO-220AB, который обеспечивает:

• компактные габариты и удобство установки на печатную плату;
• наличие отверстия под винт для надёжного крепления к радиатору;
• низкое тепловое сопротивление между кристаллом и корпусом, что способствует эффективному охлаждению при высокой нагрузке;
• открытый фланец корпуса, соединённый с выводом стока, что важно учитывать при проектировании схем с гальванической развязкой.

Контактная группа включает:

• затвор (G) — управляющий электрод, через который подаётся импульс для открытия транзистора;
• исток (S) — точка входа носителей тока;
• сток (D) — выходной вывод, соединённый с нагрузкой или шинной линией питания.

Принципы работы

IRF540NPBF работает по стандартной схеме N-канального MOSFET'а с управляющим напряжением. Открытие канала происходит при положительном напряжении затвор-исток, что приводит к образованию проводящего канала и включению транзистора. При отсутствии напряжения на затворе канал остаётся закрытым, и ток через сток не протекает. Таким образом, элемент выполняет функцию электронного ключа, управляемого по напряжению. Преимущества MOSFET'ов такого типа:

• высокая входная импедансность, минимальная нагрузка на управляющее устройство;
• высокая скорость переключения за счёт малой инерционности и паразитных эффектов;
• возможность работы в ШИМ-режиме (широтно-импульсной модуляции) для управления мощностью и скоростью.

Режимы применения

Благодаря универсальным параметрам, транзистор IRF540NPBF может использоваться в различных режимах:

• ключевой режим — включение и выключение нагрузки с минимальными потерями энергии;
• линейный режим — управление нагрузкой при частичном открытии канала, но при этом требуется эффективный теплоотвод;
• ШИМ-режим — регулирование мощности в цепях постоянного или переменного тока при высокой частоте коммутации;
• инверторный режим — работа в составе полумостовых или полных мостов преобразователей;
• буферный режим — защита цепей управления от перегрузок при коммутации индуктивных нагрузок.

Области применения

IRF540NPBF широко используется в следующих устройствах и отраслях:

• импульсные блоки питания — коммутирующий элемент в первичной цепи для преобразования энергии;
• регуляторы скорости электродвигателей — особенно в системах на базе ШИМ-управления;
• инверторы и преобразователи DC-DC — в автомобильной электронике, солнечных системах и ИБП;
• мощные диммеры и системы светодиодного освещения;
• аккумуляторные сборки и зарядные станции — управление током заряда и разряда;
• автоматизация и робототехника — драйверы исполнительных механизмов;
• силовая электроника в аудиотехнике — усилители класса D.

Преимущества использования

Выделим основные сильные стороны этого транзистора:

• высокий ток при умеренном напряжении — позволяет использовать в энергонасыщенных узлах;
• надёжность и долговечность — стабильно работает в тяжёлых условиях при грамотной тепловой защите;
• широкий диапазон управляющего напряжения — легко встраивается в цифровые схемы управления;
• низкое сопротивление канала — минимальные потери и нагрев при включении;
• простота монтажа — корпус TO-220 легко устанавливается на радиаторы и стандартные посадочные места;
• доступность — распространённая модель с широкой базой поставщиков и совместимостью с аналогами.

Таким образом, транзистор IRF540NPBF представляет собой сбалансированное решение для управления мощными нагрузками в промышленной и бытовой электронике. Благодаря прочному корпусу, высокой нагрузочной способности и универсальности применения, он заслуженно занимает своё место в арсенале инженеров, разрабатывающих надёжные и эффективные электронные схемы.
