Промышленные источники питания и UPS на базе MBN1200E25C
Полупроводниковые силовые компоненты, такие как IGBT-транзисторы, играют решающую роль в формировании современной высокоэффективной энергетики. Одним из таких представителей является транзистор Hitachi MBN1200E25C, предназначенный для работы в цепях средней и высокой мощности, где важны надежность, тепловая устойчивость и быстродействие. Компонент нацелен на применение в инверторах, преобразователях частоты, системах бесперебойного питания, тяговых приводах и промышленной автоматике.
Основные технические характеристики
Технический профиль устройства позволяет точно определить его применимость в конкретных инженерных задачах. Компонент выполнен в IGBT-технологии (Insulated Gate Bipolar Transistor) и совмещает в себе достоинства биполярного транзистора и полевого MOSFET. Они включают:
- номинальный ток коллектора — до 1200 А, что делает транзистор пригодным для мощных нагрузок и тяговых приложений;
- максимальное напряжение коллектор-эмиттер — 2500 В, что соответствует высоковольтным силовым системам;
- пороговое напряжение затвора — в пределах от ±15 В до ±20 В, обеспечивая уверенное управление и защиту от случайного срабатывания;
- тип корпуса — стандартный силовой модуль (Dual IGBT module), предназначенный для монтажа на радиатор;
- рассеивание мощности — свыше 600 Вт, что требует эффективного теплоотвода и часто подразумевает использование активного охлаждения;
- встроенный диод свободного хода — для защиты от обратного тока и повышения надежности коммутационных процессов.
Конструктивные особенности

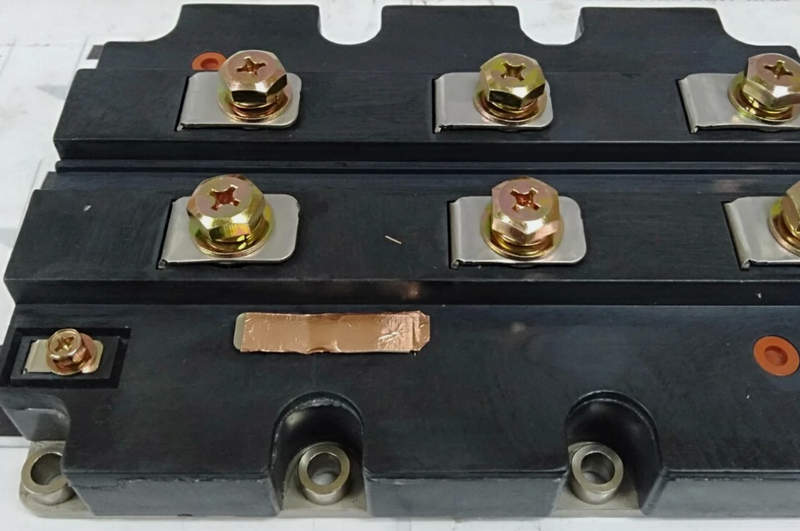

Механическое исполнение модуля и его конструкция напрямую влияют на надежность и удобство применения в промышленной сборке. Модуль MBN1200E25C выполнен с учетом требований к прочности, монтажу и теплоотводу:
- герметичный пластиковый корпус с плоской нижней частью, обеспечивающей эффективный контакт с радиатором;
- винтовые клеммы силовой части — для обеспечения надежного соединения с внешней нагрузкой и шинами питания;
- выводы управления (G, E) выведены отдельно — что упрощает подключение управляющей схемы;
- интеграция защитных компонентов — в модуле реализована внутренняя защита по температуре, напряжению и току (зависит от партии исполнения);
- механическая стойкость — конструкция выдерживает вибрации и удары, характерные для тяжелой промышленности.
Режимы работы и принципы управления
Устройство работает в ключевом режиме, когда IGBT попеременно открывается и закрывается под действием управляющего напряжения затвора:
- режим насыщения — при достаточном напряжении на затворе транзистор открывается, обеспечивая минимальное падение напряжения и высокую пропускную способность тока;
- режим отсечки — при отсутствии напряжения на затворе транзистор полностью закрыт, ток через него не протекает;
- режим мягкого выключения — используется в современных драйверах, где плавное снижение напряжения затвора снижает вероятность перенапряжений;
- управление импульсами — на вход затвора подаются ШИМ-сигналы с определенной частотой и скважностью, определяющие режим работы нагрузки;
- встроенный диод — в режиме обратного тока (например, при торможении двигателя) диод принимает на себя обратный ток, предотвращая пробой транзистора.
Области применения
Сферы применения транзистора Hitachi MBN1200E25C охватывают широкий спектр силовой электроники, особенно там, где требуется высокая надежность и устойчивость к перегрузкам:
- промышленные преобразователи частоты — модули используются в инверторах для электродвигателей средней и высокой мощности;
- системы тягового электропривода — в железнодорожном и электротранспортном оборудовании, где необходима высокая токовая нагрузка;
- сварочные источники и резаки — где важна стабильность тока, высокая частота коммутации и защита от перегрева;
- источники бесперебойного питания (UPS) — особенно для серверов, больниц и промышленных линий;
- солнечные и ветряные инверторы — преобразование энергии из переменной в постоянную и обратно с минимальными потерями;
- энергетическое оборудование — включая накопители энергии и распределительные станции, работающие на IGBT-технологиях.
Таким образом, транзистор Hitachi MBN1200E25C — это мощный и надежный элемент силовой электроники, способный выдерживать экстремальные нагрузки и обеспечивать стабильную коммутацию в системах с высоким уровнем требований. Его конструкция, характеристики и режимы работы делают его идеальным решением для промышленной автоматизации, энергетики и транспорта. Правильный подбор и качественная поставка от компании «Олниса», позволяют раскрыть потенциал этого компонента на 100 % и обеспечить бесперебойную работу оборудования.
