Надёжное торможение приводов с промышленным резистором RXLG400W150RJ

Тормозной резистор RXLg400W150RJ — это специализированный элемент, предназначенный для поглощения избыточной энергии, возникающей при торможении электродвигателя. Он применяется в составе электроприводов с частотными преобразователями и служит для отвода лишней энергии, защищая электронные компоненты от перенапряжений. Модель обладает высокой мощностью, стабильными электрическими характеристиками и продуманной конструкцией, что делает её актуальной для самых разных отраслей промышленности.

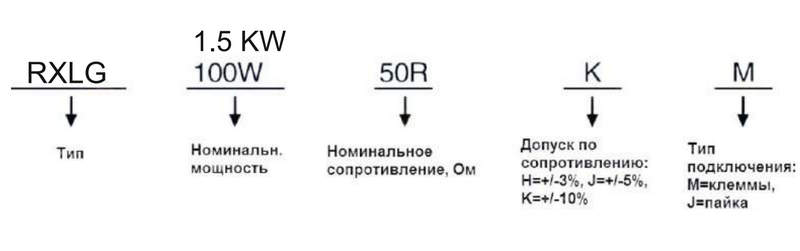

Технические характеристики

Ниже представлены ключевые электрические и механические параметры тормозного резистора, определяющие его производительность:

• номинальная рассеиваемая мощность — 400 Вт при установке на радиатор или в условиях свободной циркуляции воздуха;
• сопротивление — 150 Ом с допуском ±5 %, обеспечивающее оптимальный баланс между временем торможения и тепловой нагрузкой;
• предельное рабочее напряжение — до 1000 В (в зависимости от конфигурации);
• максимальное импульсное напряжение — до 2500 В, кратковременно;
• тип сопротивления — проволочный (витковой), с намоткой на керамическую трубку;
• температурный коэффициент сопротивления — низкий, что минимизирует отклонения в условиях нагрева;
• время теплового отклика — быстрое, что даёт высокую эффективность при циклических торможениях;
• степень защиты — IP20 или выше (зависит от исполнения корпуса);
• диапазон рабочих температур — от -55 до +200 C, что позволяет использовать резистор в условиях холода и тепла;
• изоляция — прочная, с выдержкой напряжения пробоя до 3000 В;
• габаритные размеры — компактные, корпус из анодированного алюминия обеспечивает эффективный теплоотвод.

Особенности конструкции

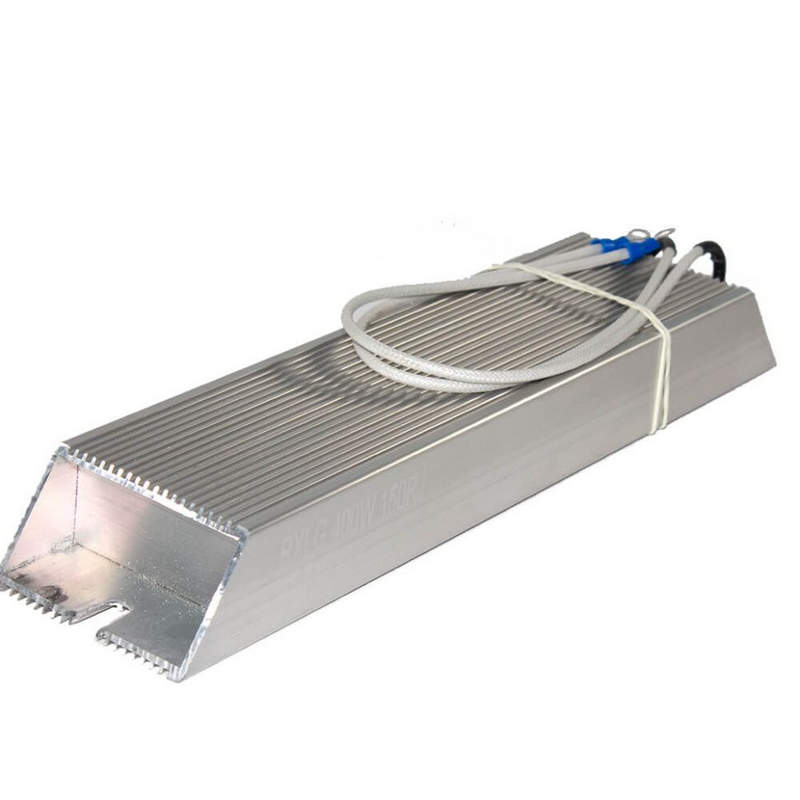

RXLg400W150RJ выполнен в алюминиевом профилированном корпусе с ребрами для увеличения площади охлаждения. Такая конструкция облегчает монтаж и способствует естественному охлаждению без необходимости применения дополнительных вентиляторов. Витковый резистивный элемент защищен термостойким компаундом, устойчивым к вибрации, пыли и влажности. Контактные выводы выполнены в виде гибких проводов или клемм с изоляцией, что упрощает подключение к тормозному модулю частотника. В зависимости от варианта исполнения, возможна установка на плоскую поверхность с помощью винтов или встраивание в конструкцию шкафа управления.

Режимы работы и принципы действия

В процессе торможения электродвигателя, особенно при резком снижении скорости, двигатель начинает работать в генераторном режиме — кинетическая энергия преобразуется в электрическую, возвращающуюся в цепь звена постоянного тока. Эта энергия должна быть рассеяна во избежание перенапряжения. Именно здесь вступает в работу тормозной резистор:

• при достижении определённого напряжения в цепи DC-шины активируется тормозной транзистор;
• через открытый транзистор энергия сбрасывается на резистор, преобразуясь в тепловую;
• после снижения напряжения до безопасного уровня транзистор закрывается, и резистор перестает нагреваться;
• всё происходит автоматически, по встроенному алгоритму преобразователя частоты.

Такая схема позволяет обеспечить быстрое и безопасное торможение без повреждений силовой электроники и механики установки.

Преимущества применения

Использование RXLg400W150RJ даёт ряд эксплуатационных и экономических преимуществ:

• стабильность параметров даже при продолжительной нагрузке;
• высокая стойкость к термоциклированию и вибрациям;
• простой монтаж и замена в случае износа или апгрейда системы;
• снижение общей стоимости системной защиты благодаря замене сложных рекуперативных модулей;
• расширение функционала преобразователя, особенно в прецизионных системах;
• возможность адаптации к нестандартным условиям за счёт модификаций корпуса и крепления.

Сфера применения

Тормозной резистор RXLg400W150RJ применяется в следующих задачах:

• сброс энергии торможения в звене постоянного тока частотных преобразователей;
• уменьшение времени останова и предотвращение «разгона» при резком торможении нагрузки;
• предотвращение перенапряжений, вызванных рекуперацией энергии, обратно в преобразователь;
• увеличение ресурса работы полупроводниковых компонентов системы управления двигателем;
• повышение точности позиционирования в серво- и шаговых системах за счёт быстрого и контролируемого торможения;
• применение в лифтах, кранах, станках, центрифугах, конвейерах, насосах, вентиляторах и других системах с высокой инерцией.

Таким образом, тормозной резистор RXLg400W150RJ — это надёжное решение для систем с интенсивными тормозными циклами. Он сочетается с большинством промышленных преобразователей, устойчив к перегрузкам и легко интегрируется в существующую инфраструктуру. Компактный корпус, высокая мощность и стабильные параметры делают его универсальным выбором для многих отраслей промышленности, от машиностроения до подъёмной техники.
