Промышленное тормозное решение DuoStart 5.5 для конвейеров и приводных систем

Современные электроприводы всё чаще требуют не только плавного пуска и остановки, но и управляемого торможения для повышения безопасности, продления срока службы оборудования и обеспечения стабильности технологических процессов. Именно такую задачу решает тормозное устройство DUOSTART 5.5, предназначенное для регулирования замедления асинхронных электродвигателей. Устройство DUOSTART 5.5 предназначено для динамического торможения трехфазных асинхронных двигателей с короткозамкнутым ротором при остановке. Оно обеспечивает быстрое, безопасное и контролируемое снижение скорости вращения ротора за счёт создания электромагнитного поля обратного направления. Это особенно важно на объектах, где по условиям эксплуатации требуется быстрая остановка рабочих органов механизмов или исключение риска самопроизвольного движения нагрузки после отключения питания двигателя.

Технические характеристики

Подбор параметров DUOSTART 5.5 позволяет адаптировать устройство под различные нагрузки и типоразмеры двигателей. Ниже приведены основные технические показатели, которые формируют основу его применения:

• напряжение питания – 3-фазное, 400 В AC, 50/60 Гц;
• номинальная мощность двигателя – до 5,5 кВт при стандартной частоте сети;
• встроенный таймер времени торможения – регулируемый, диапазон от 0,5 до 20 секунд;
• тип охлаждения – пассивный (естественная вентиляция);
• встроенная защита от перегрева – термоконтроль на основе температурного реле;
• индикация режима работы – светодиодная, с отображением состояний: «в работе», «ожидание», «перегрев»;
• встроенное ограничение тока – не допускает превышения безопасного порога торможения;
• диапазон рабочих температур – от -10 до +50 C при нормальной вентиляции шкафа управления;
• степень защиты корпуса – IP20 при установке внутри электротехнического шкафа;
• способ монтажа – на стандартную DIN-рейку или монтажную плату с креплением винтами.

Принцип работы устройства

DUOSTART 5.5 реализует так называемое торможение противотоком. После подачи сигнала на остановку двигателя устройство мгновенно переключает подачу фаз таким образом, что на обмотки подаётся переменное напряжение обратной последовательности. Это приводит к образованию электромагнитного поля, противодействующего вращению ротора. Тормозной момент возникает за счёт явления электромагнитной индукции и внутреннего сопротивления двигателя. После достижения нулевой скорости DUOSTART автоматически отключает торможение во избежание перегрева обмоток. Таймер, встроенный в схему управления, задаёт предельное время, в течение которого может действовать противоток.

Конструктивные особенности

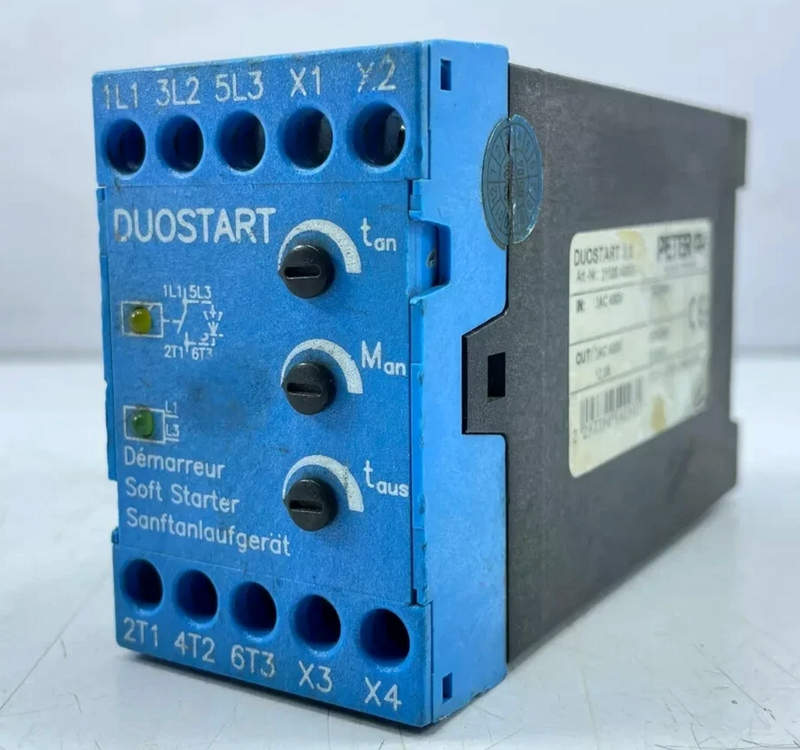

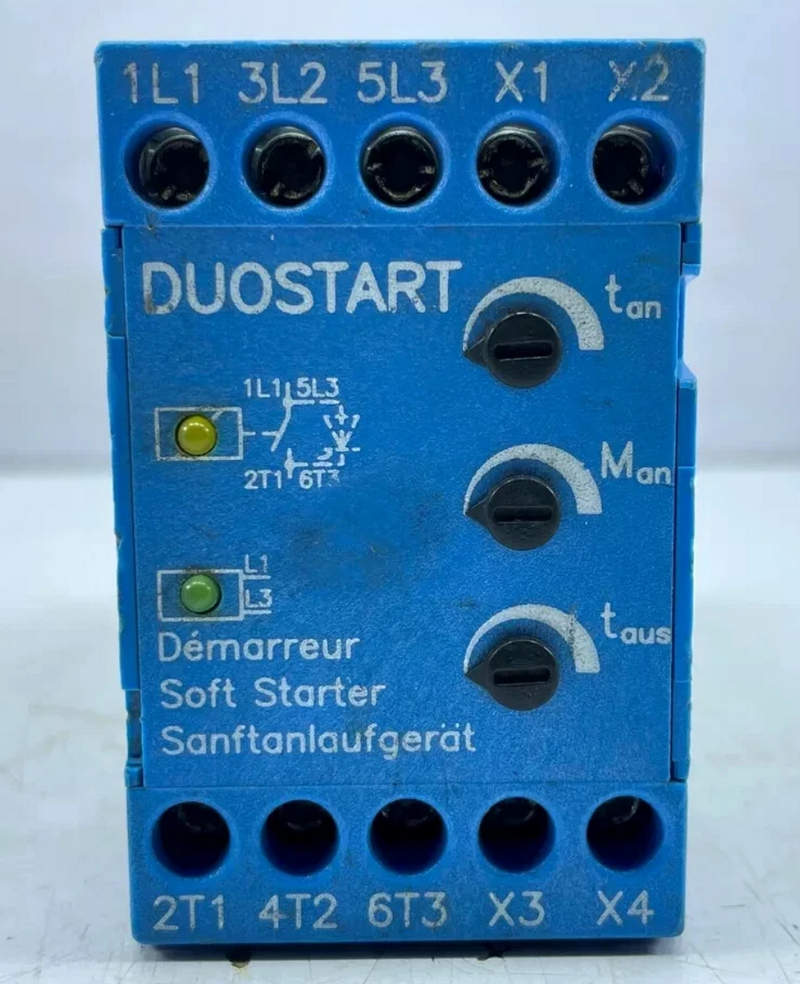

Устройство DUOSTART 5.5 выполнено в прочном пластиковом корпусе, защищённом от пыли и случайного контакта с токоведущими частями. Внутри расположена силовая часть (тиристорные модули) и управляющая электроника с микроконтроллером. Конструкция ориентирована на компактность и универсальность установки, что позволяет интегрировать его в существующие системы без существенной переделки щитовой автоматики. Среди конструктивных решений стоит отметить:

• модульность исполнения – удобство в обслуживании и замене компонентов;
• наличие встроенной логики включения/отключения – не требуется дополнительный ПЛК;
• двойная изоляция цепей управления и силовой части – повышенная безопасность эксплуатации;
• пассивная система охлаждения – отсутствие вентиляторов снижает уровень шума и упростит обслуживание;
• наличие клемм с винтовыми зажимами – надёжный контакт, устойчивый к вибрациям.

Режимы работы

DUOSTART 5.5 может функционировать в различных режимах, в зависимости от характера нагрузки и параметров двигателя. Ниже выделим ключевые варианты:

• автоматическое торможение при каждом отключении питания двигателя;
• торможение по внешнему сигналу с задержкой времени;
• режим с контролем обратной связи по скорости (при наличии соответствующего датчика);
• включение с предустановкой мощности торможения, в зависимости от массы ротора;
• адаптивная регулировка длительности тормозного цикла по алгоритму «плавной остановки»;
• аварийный режим – экстренное торможение при срабатывании защитных цепей.

Преимущества применения

Использование тормозного устройства DUOSTART 5.5 даёт следующие эксплуатационные и экономические выгоды:

• снижение времени остановки привода без применения механических тормозов;
• уменьшение износа элементов механики – шестерней, муфт, подшипников;
• повышение точности позиционирования исполнительных механизмов;
• увеличение безопасности технологического процесса за счёт предотвращения инерционного движения;
• простота внедрения в существующие схемы – минимум изменений в силовой части;
• уменьшение энергопотребления по сравнению с механическими и гидравлическими тормозами.

Таким образом, DUOSTART 5.5 — это надёжное решение для контролируемого торможения асинхронных электродвигателей в промышленных установках. Простота монтажа, гибкие настройки и высокая эффективность делают его важным элементом в системах автоматизации. Благодаря оптимальному соотношению функциональности и стоимости, устройство успешно применяется в самых разных отраслях — от пищевой промышленности до логистических терминалов.
