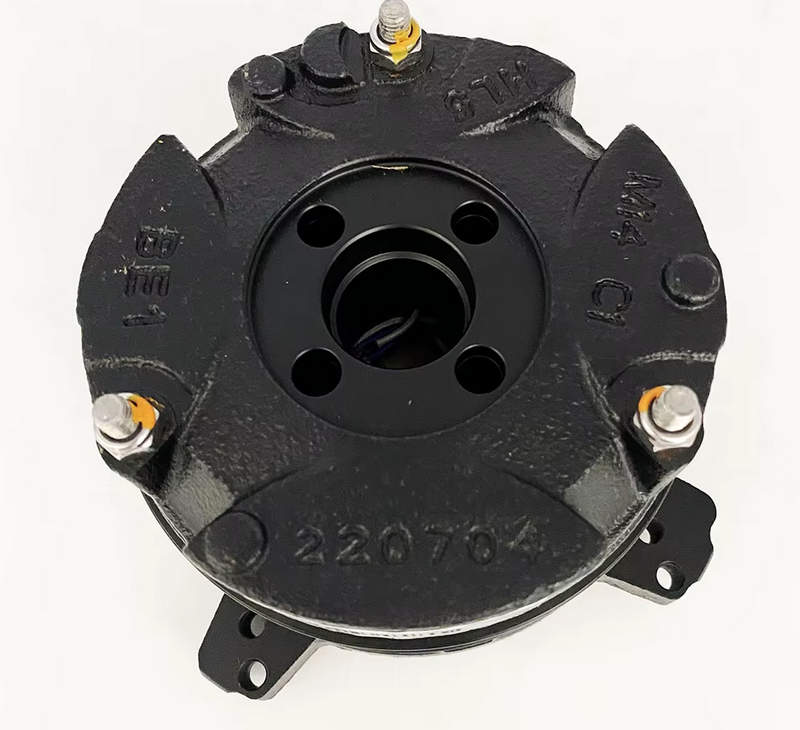

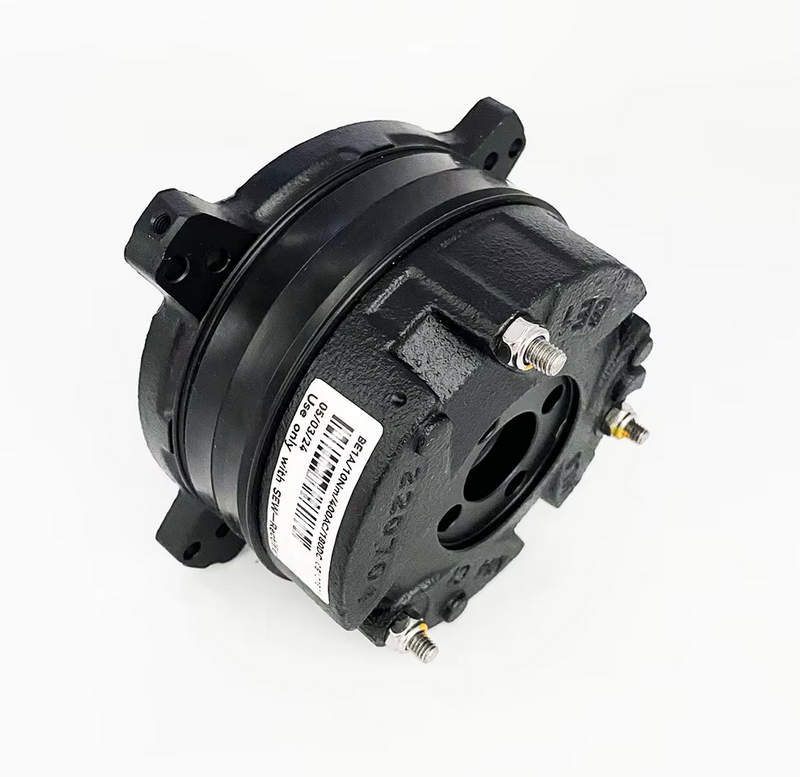

Контроль остановки двигателя с тормозом SEW-EURODRIVE BE1A 400 В

Электромагнитные тормоза играют ключевую роль в системах привода, особенно там, где необходимо быстрое и надёжное торможение, удержание нагрузки в статичном состоянии или экстренная остановка при отключении питания. Модель BE1A с моментом 10 Н·м от SEW-Eurodrive, работающая на напряжении 400 В AC и управляемая через схему 1800C, представляет собой один из компактных и эффективных тормозных модулей для применения в асинхронных двигателях и приводных системах.

Технические характеристики

Эта модель электромагнитного тормоза разработана для жёстких условий эксплуатации и обеспечивает надёжную фиксацию вала двигателя при остановке или обесточивании. Основные характеристики включают:

• номинальный тормозной момент — 10 Н·м, что подходит для небольших и средних нагрузок;
• тип напряжения — переменное, 400 В AC, с классическим подключением по схеме 1800С, предполагающей использование тормозного выпрямителя для быстрой коммутации;
• тип действия — электромагнитный, с нормально замкнутыми тормозными колодками, которые размыкаются при подаче напряжения;
• встроенный пружинный механизм — обеспечивает надёжную активацию тормозного усилия при потере напряжения;
• степень защиты IP54 — защищён от пыли и брызг, подходит для установки в большинстве промышленных помещений;
• температурный диапазон эксплуатации — от –20 до +40 C без снижения характеристик;

• время срабатывания — малое, типично менее 100 мс при использовании быстродействующего выпрямителя;
• диаметр монтажной поверхности — адаптирован под стандартные фланцы SEW;
• интеграция — подходит для монтажа на двигатели SEW-Eurodrive серий DR/DT/DF с возможностью поставки как в комплекте, так и отдельно;
• габариты и масса — компактное исполнение с низким весом, обычно в пределах 1,5–2,5 кг, в зависимости от комплектации.

Принцип работы тормоза

Функционирование BE1A основано на классической схеме работы пружинного электромагнитного тормоза. При подаче питания на катушку создаётся магнитное поле, притягивающее якорную пластину к магнитопроводу. Это освобождает тормозные колодки, позволяя валу двигателя свободно вращаться. Как только напряжение снимается — принудительно или при аварии — пружины возвращают якорь в исходное положение, зажимая тормозной диск и фиксируя вал. Он включает в себя:

• работа происходит в замкнутом объёме, обеспечивая стабильную герметичность и защиту от загрязнений;
• контактные поверхности износостойкие, рассчитаны на множество циклов срабатывания без потери усилия;
• при необходимости возможна ручная разблокировка с помощью регулировочного винта (опционально);
• используемые материалы устойчивы к нагреву, вибрациям и кратковременным перегрузкам.

Режимы эксплуатации и поведение в системе

Тормоз SEW BE1A предназначен для следующих режимов:

• удержание статического положения — после остановки вала тормоз автоматически активируется и удерживает вал в заданном положении, предотвращая смещение;
• экстренное торможение — при аварийном отключении питания тормоз немедленно активируется, обеспечивая быстрое останавливание подвижной массы;
• работа в прерывистом режиме — выдерживает серию быстрых включений/отключений с короткими интервалами между циклами, при условии соблюдения теплового баланса;
• режим "открытого вала" — при наличии питания вал полностью свободен для вращения, что обеспечивает минимальное сопротивление вращению;
• возможность дистанционного управления — включение через выпрямитель с управлением от ПЛК или систем безопасности;
• совместимость с преобразователями частоты и возможностью торможения с выбегом или контролируемым замедлением.

Особенности конструкции

Компактная, модульная конструкция BE1A делает её универсальной для интеграции в большинство промышленных установок. Важными конструктивными решениями являются:

• встроенный выпрямитель — обеспечивает быстрое включение и отключение тормоза без паразитных колебаний;
• заземлённый корпус — исключает накопление статического заряда и повышает безопасность эксплуатации;
• стойкие к износу тормозные накладки — минимизируют необходимость технического обслуживания;
• механизм регулировки зазора — позволяет поддерживать оптимальное расстояние между якорем и диском, компенсируя износ;
• возможность замены узлов без демонтажа всего двигателя — ускоряет техническое обслуживание;
• варианты исполнения с защитой от влаги — по заказу возможна поставка с дополнительной антикоррозийной обработкой и дренажными отверстиями.

Области применения

BE1A 10Nm широко используется в следующих сферах:

• подъёмно-транспортное оборудование — краны, лебёдки, подъемники, где важно зафиксировать груз при остановке;
• конвейерные линии — для остановки приводных участков при аварийной ситуации или при изменении логики движения;
• станки и приводы с вертикальной осью — для предотвращения опускания рабочего органа при отключении питания;
• робототехника — для точного удержания осей в покое;
• лифты и подъёмники — в составе аварийных тормозных систем;
• автоматизированные склады — фиксация приводных роликов и тележек;
• энергетика — в приводах заслонок и механизмов регулировки положения.

Таким образом, электромагнитный тормоз SEW-Eurodrive BE1A 10Nm 400AC/1800C — надёжное решение для фиксации и торможения в промышленной автоматике. Его конструкция ориентирована на долговечность, быстродействие и совместимость с широким спектром приводов. Продуманная интеграция и техническое совершенство делают данную модель востребованной в различных отраслях, где безопасность, контроль и надёжность имеют решающее значение.
