Повышение надежности работы привода с тормозом BE5A 4998456

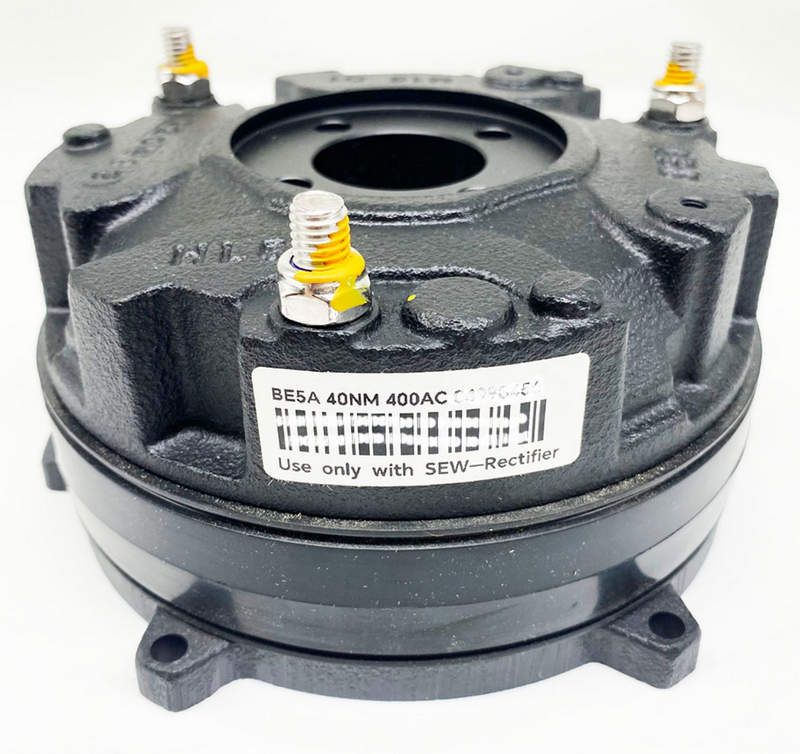

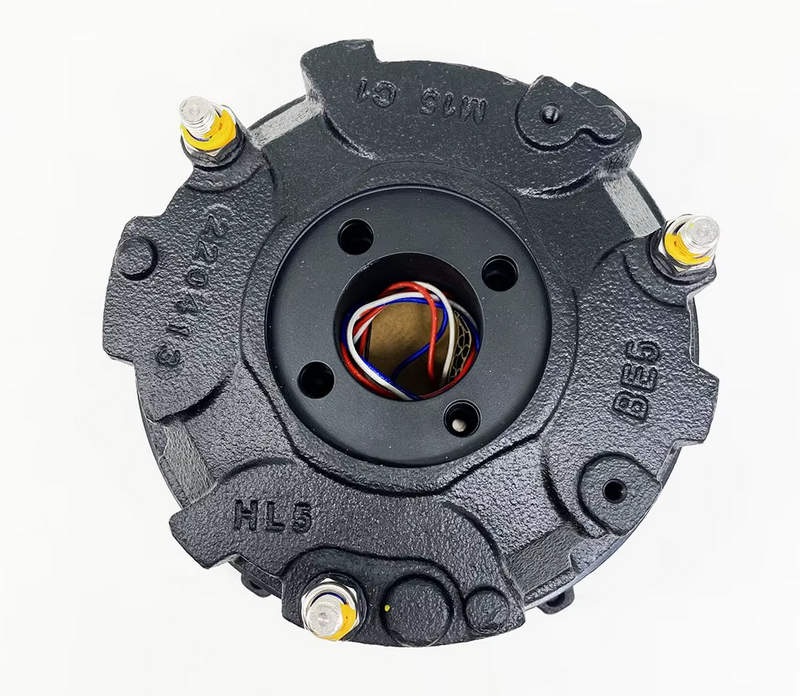

Тормоза электродвигателей используются для обеспечения надежного удержания и контролируемой остановки вращающихся узлов. Один из распространённых вариантов для промышленного применения — электромагнитный тормоз SEW-EURODRIVE BE5A/40Nm/400AC с артикулом 4998456. Эта модель спроектирована для работы в составе электроприводов SEW с питанием от сети переменного тока 400 В и рассчитана на тормозной момент 40 Н·м.

Технические характеристики

Параметры тормозного модуля:

• тормозной момент — 40 Н·м, что обеспечивает надежную фиксацию средних и тяжелых нагрузок;
• напряжение питания — 400 В переменного тока, типовая промышленная величина;
• исполнение — электромагнитное с пружинным включением и электромагнитным растормаживанием;
• номинальное потребление тока — до 0,4 А в момент включения катушки;
• время срабатывания — порядка 50–80 мс на притягивание и 20–40 мс на отпускание якоря;
• степень защиты корпуса — IP54 при правильной установке и наличии защитного колпака;
• класс изоляции катушки — F (допустимая температура обмотки до 155 C);
• режим работы — S1 или S3 в зависимости от частоты включений и теплоотвода;
• сопротивление обмотки — зависит от температуры, в среднем порядка 1000 Ом;
• масса тормозного узла — около 3,5 кг (без узлов крепления и адаптеров);
• температурный диапазон эксплуатации — от -20 до +60 C.

Конструктивные особенности

Тормоз SEW-EURODRIVE BE5A представляет собой модульный узел, который монтируется на торец электродвигателя:

• корпус из литого алюминия или стали, антикоррозионное покрытие для увеличения срока службы;
• якорь подвижный, устанавливается на валу, взаимодействует с тормозной плитой;

• пружины сжатия, расположенные равномерно по кругу, обеспечивают прижатие тормозной поверхности при отсутствии напряжения;
• катушка возбуждения встроена в неподвижный корпус, работает от переменного тока через выпрямительный модуль (если требуется);
• фрикционная накладка выполнена из композитного материала с высокой стойкостью к износу и температуре;
• возможность ручного растормаживания — с помощью винтового механизма разблокировки при отключении питания;
• опционально — наличие встроенного или внешнего микровыключателя для контроля положения тормоза.

Принцип работы и режимы функционирования

Работа тормоза основана на пружинном прижатии и электромагнитном растормаживании:

• в обесточенном состоянии пружины прижимают якорь к тормозной плите, блокируя вращение вала;
• при подаче напряжения на катушку создаётся магнитное поле, притягивающее якорь к катушке — зазор между тормозной плитой и якорем увеличивается, тормоз отпускается;
• при снятии напряжения поле исчезает, пружины возвращают якорь в рабочее положение — тормоз замыкается.

Доступны следующие режимы работы:

• удержание — постоянное прижатие при выключенном питании двигателя;
• частое включение — до нескольких сотен срабатываний в час в условиях хорошего охлаждения;
• аварийное торможение — быстрое замыкание при отключении питания или аварии в системе управления;
• ручное растормаживание — используется при обслуживании, транспортировке или наладке.

Монтаж и подключение

Установка тормоза осуществляется непосредственно на задний фланец электродвигателя SEW:

• совместимость обеспечивается стандартными посадочными размерами;
• фиксация выполняется винтами или шпильками через отверстия в корпусе;
• электрическое подключение — клеммный блок или разъем, при необходимости используется встроенный выпрямитель (для моделей с AC катушкой);
• возможность установки через адаптер при нестандартных соединениях;
• при вертикальном монтаже следует учитывать сливные каналы и защиту от попадания влаги.

Преимущества и особенности эксплуатации

Преимущества тормоза BE5A/40Nm/400AC включают:

• высокая надежность за счёт простой, проверенной конструкции;
• работа без постоянного потребления энергии в удерживающем режиме;
• быстрое срабатывание и высокая точность фиксации;
• возможность применения в системах с высокой цикличностью;
• долгий срок службы при правильной настройке и периодической очистке тормозной поверхности;
• низкий уровень шума при включении/выключении;
• малая инерция тормозного диска — быстрое торможение;
• компактные габариты, позволяющие интеграцию в стандартные приводы;
• возможность работы в составе систем безопасности (через сигнализатор состояния).

Рекомендации по обслуживанию

Для надёжной и долговечной работы необходимо:

• проверять состояние фрикционной накладки не реже одного раза в квартал;
• удалять пыль и масло с тормозных поверхностей;
• контролировать электрическое сопротивление катушки;
• не превышать допустимую частоту включений — перегрев снижает ресурс;
• следить за корректной работой микровыключателей, если они используются;
• использовать оригинальные комплектующие при замене элементов.

В целом, электромагнитный тормоз SEW-EURODRIVE BE5A/40Nm/400AC — это надёжное решение для удержания и остановки вращающихся узлов в промышленных установках. Простая конструкция, стабильные параметры и высокая совместимость с приводами SEW делают эту модель оптимальной для широкого спектра задач в машиностроении, логистике и автоматизации.
