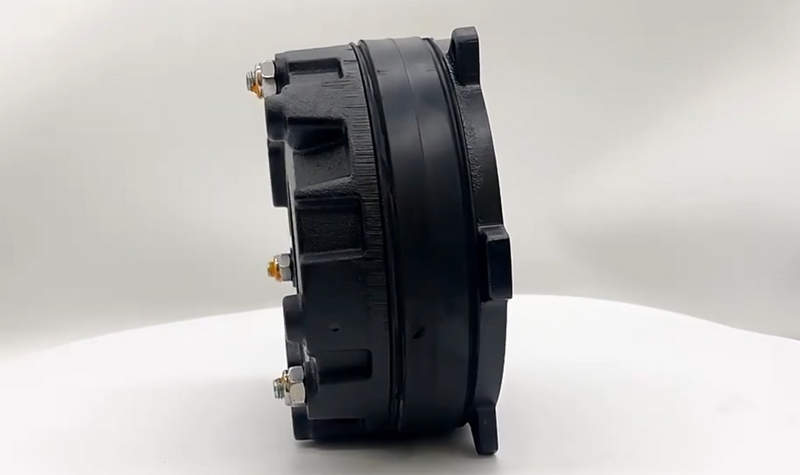

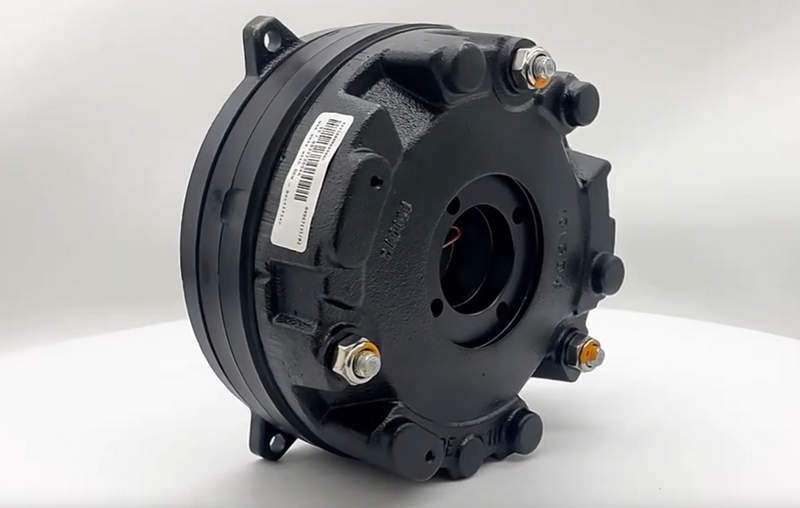

Привод под контролем: электромагнитный тормоз SEW-EURODRIVE BE11A 80 Нм 400 AC для промышленной механики

Тормоз BE11A/80Nm/400AC от SEW-EURODRIVE представляет собой электромагнитное устройство, предназначенное для использования в составе асинхронных двигателей с целью реализации безопасной и быстрой остановки вала. Его основное назначение — обеспечить удержание неподвижного состояния ротора после отключения питания, а также остановку вращающихся масс в процессе торможения. Такое решение особенно актуально в приводах с вертикальной или наклонной установкой, где велика вероятность самопроизвольного вращения под действием силы тяжести.

Основные технические характеристики

Ниже перечислены ключевые параметры, определяющие технический потенциал и совместимость тормоза с приводной системой:

• номинальный тормозной момент — 80 Н·м;
• напряжение питания катушки — 400 В переменного тока;
• тип тормоза — электромагнитный с пружинным включением (fail-safe);
• рабочее положение — горизонтальное и вертикальное;
• тип монтажа — фланцевое исполнение, встраивается внутрь корпуса двигателя;
• средняя длительность срабатывания — от 50 до 120 мс (в зависимости от режима управления);
• тип управления — AC-сигнал без выпрямителя (упрощает схему включения, снижает стоимость реализации);
• возможность ручного растормаживания — предусмотрена рычажная система с возвратной пружиной;
• класс защиты — IP54 (опционально IP65 при использовании защитного кожуха);
• диапазон рабочих температур — от –20 C до +60 C;
• ресурс механических срабатываний — до 10 миллионов циклов при корректной эксплуатации.

Принцип действия и устройство тормоза

Принцип действия основан на использовании силы пружины, которая при отсутствии напряжения прижимает якорную плиту к тормозному диску, тем самым блокируя вал. При подаче питания на катушку создается магнитное поле, которое притягивает якорную плиту, преодолевая усилие пружин, и освобождает вращающуюся часть двигателя. В конструкцию тормоза входят следующие ключевые элементы:

• тормозной диск из высокопрочной стали с фрикционной поверхностью;
• электромагнитная катушка, генерирующая магнитное поле при подаче тока;
• якорная плита, непосредственно взаимодействующая с диском;
• пружинный блок, обеспечивающий усилие сжатия в нерабочем состоянии;
• ручной рычаг растормаживания, позволяющий временно освободить вал;
• изолированный корпус с антикоррозийным покрытием, защищающий механизм от пыли и влаги.

Такая схема обеспечивает надежное и предсказуемое срабатывание при аварийном отключении питания, что критически важно в вертикальных системах с возможностью самопроизвольного опускания груза.

Режимы работы и варианты эксплуатации

Тормоз BE11A/80Nm/400AC может работать в нескольких режимах, в зависимости от условий эксплуатации и требований к динамике торможения:

• режим удержания — статическая фиксация вала при остановке двигателя без подачи питания;
• режим динамического торможения — активное торможение вращающегося механизма при экстренном отключении питания;
• режим циклической работы — частое срабатывание в прерывистом режиме с высокой интенсивностью пусков и остановок;
• режим растормаживания при пуске — автоматическое снятие тормоза при включении питания двигателя;
• режим ручного растормаживания — используется при наладке или обслуживании системы.

Допускается подключение к логике управления ПЛК или системе безопасности для реализации гибких сценариев остановки, включая замедленное торможение или программируемую задержку срабатывания.

Преимущества конструкции и особенности эксплуатации

Тормозная система отличается высоким уровнем адаптации под современные электроприводы. Среди ключевых преимуществ можно выделить:

• высокую энергоэффективность за счёт работы в режиме удержания без постоянного потребления энергии;
• механическую износостойкость при интенсивных циклах пуск/стоп;
• простую конструкцию без необходимости в дополнительных блоках выпрямления;
• модульность, позволяющую использовать тормоз совместно с разными типами двигателей SEW-EURODRIVE;
• компактность и удобство обслуживания, включая быструю замену диска и настройку зазора;
• наличие функции ручного растормаживания, необходимой для экстренного вмешательства или диагностики;
• возможность работы в сложных условиях: вибрации, пыль, перепады температур.

Тормоз BE11A/80Nm/400AC совместим с преобразователями частоты и может использоваться в системах с динамически регулируемой скоростью, где требуется точное позиционирование и фиксация.

Применение в составе систем автоматизации

В составе автоматизированных систем тормоз SEW-EURODRIVE может играть критическую роль. Он интегрируется в архитектуру оборудования, где важна безопасность операторов и сохранность груза. Это особенно актуально для следующих объектов:

• станки с вертикальной осью подачи;
• подъемные платформы, крановые установки, лифтовые кабины;
• роботизированные манипуляторы с вертикальной осью;
• позиционирующие столы и портальные перемещающие модули;
• конвейерные системы с экстренной остановкой в аварийных зонах.

Правильное подключение и настройка тормоза позволяет добиться высокой точности остановки, минимального времени срабатывания и предсказуемой динамики фиксации.

Таки образом, тормоз BE11A/80Nm/400AC — это сбалансированное решение для промышленных приводов, сочетающее безопасность, надежность и простоту подключения. Его конструкция ориентирована на долговечность и совместимость с широким спектром оборудования SEW-EURODRIVE. Использование данного тормоза обеспечивает уверенную остановку и удержание вала, что важно в ответственных технологических процессах.
