Управление динамикой торможения с выпрямителем BMH 1.5

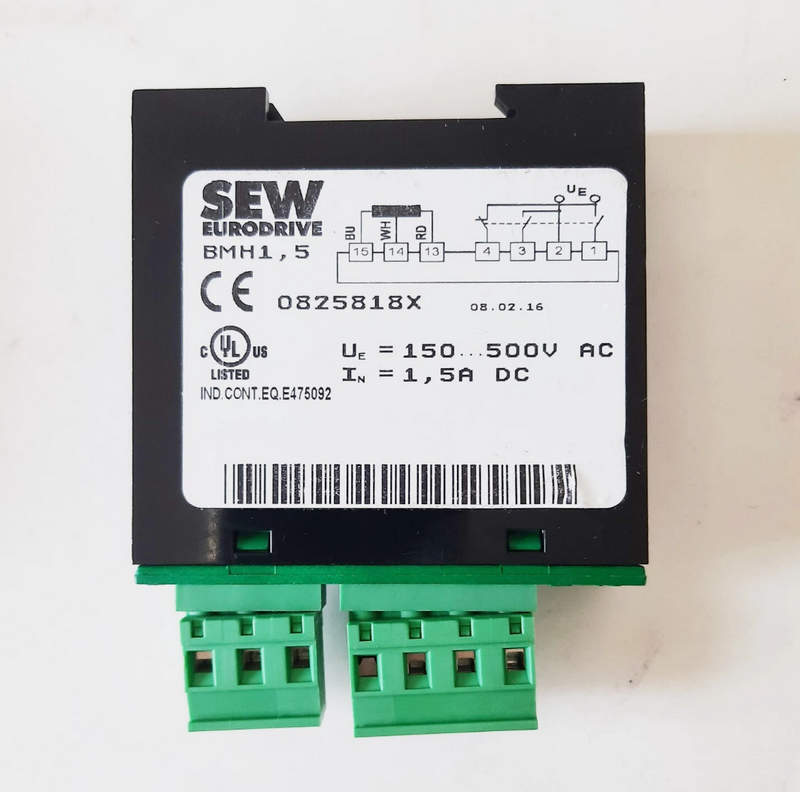

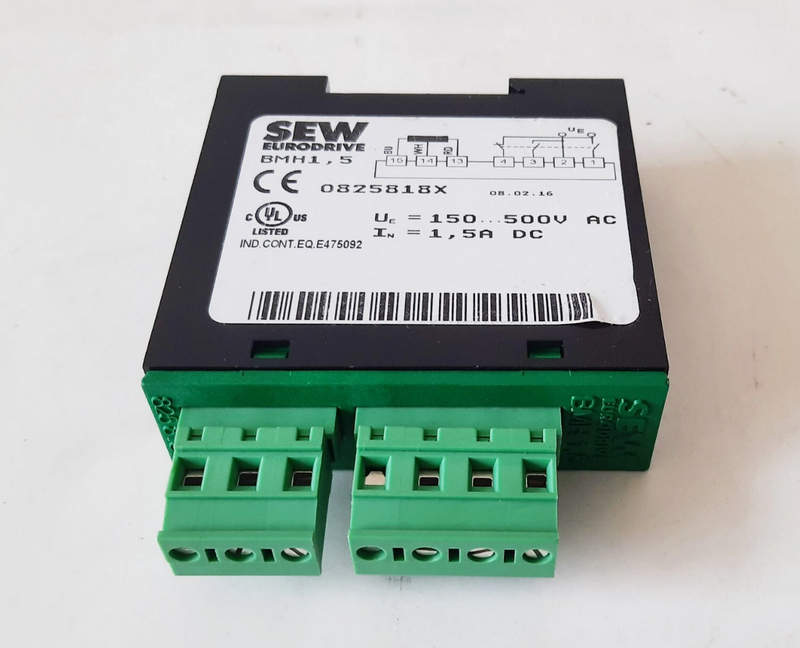

В электроприводных системах с электромагнитными тормозами особенно важна точность и надёжность управления тормозными обмотками. Для этих целей применяются тормозные выпрямители, обеспечивающие преобразование переменного тока в постоянный и реализующие функции контроля, задержки, ускорения или отключения тормоза. Одним из таких устройств является тормозной выпрямитель SEW-EURODRIVE 0825818X серии BMH 1.5, разработанный для согласованной и стабильной работы с электромагнитными тормозами SEW.

Назначение компонента и область его применения

Тормозной выпрямитель SEW-EURODRIVE BMH 1.5 предназначен для питания электромагнитных тормозов постоянным напряжением, поступающим от сети переменного тока. Его основная задача — обеспечить быструю подачу напряжения для срабатывания тормоза и контролируемое снижение или отключение напряжения для своевременного отпускания якоря тормоза. Устройство находит применение в таких системах:

• станки с ЧПУ, требующие высокой точности позиционирования;
• приводы конвейеров, подъёмников, транспортных тележек;
• линии автоматизации с необходимостью частой остановки и удержания нагрузки;
• промышленные редукторные моторы с встроенными тормозами;
• лифтовое и крановое оборудование, в котором тормоз должен срабатывать с минимальной задержкой.

Электрические характеристики

Выпрямитель рассчитан на стандартные промышленные условия и обеспечивает надёжную работу тормозной системы. К основным электрическим характеристикам относятся:

• входное напряжение: 230 В AC, 50/60 Гц; питание может подключаться напрямую к сети или к обмотке двигателя, в зависимости от схемы;
• выходное напряжение: 180 В DC — это полуволновой выпрямитель со встроенной схемой сглаживания напряжения, обеспечивающей стабильную работу катушки тормоза;
• максимальный выходной ток: 1,5 А, что позволяет подключать тормоза с током возбуждения до 1,5 А без необходимости внешнего охлаждения;
• встроенная функция ограничения пускового тока, снижающая нагрузку на цепь при включении и повышающая долговечность;
• режим управления: питание подаётся на тормоз по управляющему сигналу от пускателя, частотного преобразователя или контроллера.

Конструктивные особенности

Устройство выполнено в компактном корпусе, что позволяет устанавливать его внутри шкафов управления или прямо на корпусе двигателя. Ниже представлены конструктивные детали:

• корпус выполнен из термостойкого пластика с защитой от воспламенения и устойчив к вибрации и перегреву;
• крепление на DIN-рейку стандарта 35 мм, обеспечивающее простоту интеграции в существующую автоматику;
• клеммные зажимы винтового типа, рассчитанные на надёжное подключение проводов с сечением до 2,5 мм2;
• индикация состояния: светодиод отображает наличие выходного напряжения, что облегчает диагностику и наладку;
• охлаждение естественное, за счёт внешнего конвективного теплообмена, без вентиляторов.

Принцип работы

Работа выпрямителя построена на классическом принципе полуволнового выпрямления с добавлением элементов управления и защиты. Алгоритм функционирования выглядит следующим образом:

• после подачи питания переменное напряжение проходит через выпрямительный диодный мост и фильтрующие элементы, преобразуется в постоянное напряжение, подходящее для питания тормозной катушки;
• при активации сигнала управления (например, включении пускателя двигателя) выпрямитель подаёт выходное напряжение на тормоз, который отпускает якорь, и вал двигателя может вращаться;
• при снятии сигнала или отключении питания — напряжение на тормозную катушку падает, тормоз затягивается, обеспечивая надёжную механическую фиксацию вала;
• встроенные элементы защиты предотвращают перенапряжения и скачки тока, вызванные коммутацией индуктивной нагрузки.

Преимущества применения

Использование тормозного выпрямителя BMH 1.5 от SEW-EURODRIVE даёт пользователю ряд ощутимых преимуществ:

• надёжное и быстрое отпускание тормоза, обеспечивающее точную синхронизацию с пуском двигателя;
• снижение износа контактных групп за счёт встроенной защиты и ограничения тока;
• компактные размеры и лёгкость установки без дополнительных переходных плат и радиаторов;
• простая интеграция в типовые шкафы управления и стандартные системы автоматизации;
• повышенная безопасность за счёт встроенной индикации и защиты от перегрева.

Особенности выбора и совместимости

Выбор тормозного выпрямителя должен соответствовать току тормозной катушки и напряжению питания. BMH 1.5 оптимален для тормозов с номинальным током до 1,5 А. При этом допускается работа с тормозами следующих типов:

• тормоза серии BF от SEW-EURODRIVE;
• тормоза с постоянным напряжением 180 В DC и номинальной мощностью до 250 Вт;
• катушки с длительным режимом удержания (100% ED), а также с кратковременной нагрузкой, в зависимости от режима включения;
• системы, где выпрямитель устанавливается отдельно от тормоза, на удалении до 5–10 м, с учётом допустимых потерь в кабеле.

Подобрать тормозной выпрямитель BMH 1.5 и другие компоненты SEW-EURODRIVE можно с помощью специалистов компании «Олниса». Мы обеспечиваем быструю поставку оборудования по всей России. В наличии — широкий выбор выпрямителей, тормозов, электродвигателей и компонентов управления для промышленных задач.

Таким образом, тормозной выпрямитель SEW-EURODRIVE 0825818X BMH 1.5 представляет собой компактное и функциональное решение для надёжной работы тормозных систем электроприводов. Его электрические параметры, надёжность конструкции, удобство монтажа и совместимость с тормозами SEW делают его оптимальным выбором для широкого круга промышленных задач. Используя такой выпрямитель, можно обеспечить точное и безопасное управление тормозами, повысив эффективность и надёжность работы оборудования.
