Надёжная фиксация вала и безопасная остановка с INTORQ BFK458-06E

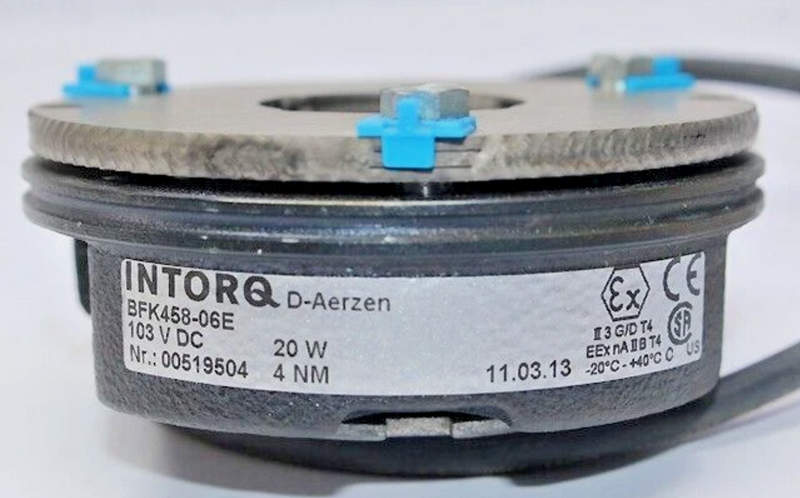

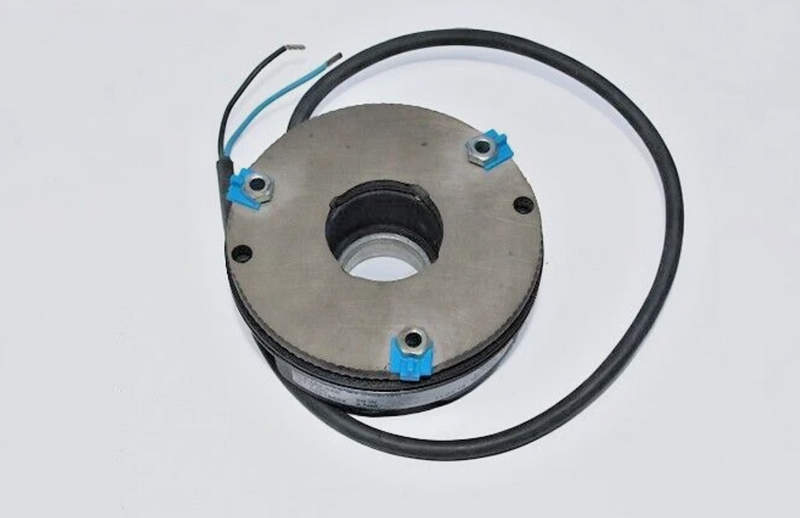

Тормозной модуль INTORQ BFK458-06E представляет собой электромагнитный тормоз, разработанный для обеспечения надежной остановки и удержания вращающихся элементов в электрических приводах. Он широко применяется в системах автоматизации, подъёмных механизмах, конвейерных установках, станках и другом промышленном оборудовании. Благодаря модульной конструкции, высокому уровню безопасности и хорошей адаптивности под различные условия эксплуатации, данная модель завоевала популярность среди производителей и интеграторов приводной техники.

Основные технические характеристики

Для корректной интеграции тормозного модуля важно учитывать его номинальные параметры, определяющие допустимые электрические и механические нагрузки. Ниже перечислены наиболее значимые характеристики:

• номинальное напряжение питания катушки — 24 В DC, с возможностью реализации других вариантов (например, 103 В DC или 180 В DC) при наличии демпфирующих цепей;
• тормозной момент — 6 Н·м, обеспечивающий эффективное удержание и торможение при различных условиях нагрузки;
• допустимая температура эксплуатации — от -20 до +40 C, с возможностью кратковременного повышения до +60 C при дерейтинге рабочих параметров;
• степень защиты — IP54 для установленного и защищённого исполнения, IP65 возможно при применении дополнительного кожуха;
• средний ресурс срабатываний — свыше 10 миллионов включений при правильной установке и эксплуатации;
• время срабатывания — порядка 50–80 мс при размыкании, до 30 мс при срабатывании;
• тип монтажа — фланцевое крепление непосредственно на корпус двигателя или промежуточную плиту;
• тип возбуждения — нормально замкнутое исполнение (при отсутствии напряжения тормоз замкнут).

Конструкция и механика

Тормоз INTORQ BFK458-06E выполнен в классическом электромагнитном исполнении с применением сухого трения, что обеспечивает высокую точность торможения и отсутствие необходимости в сложной системе смазки. Его конструкция включает несколько ключевых компонентов:

• катушка возбуждения, генерирующая магнитное поле при подаче напряжения;
• якорь — подвижный металлический диск, притягиваемый к магнитной цепи при срабатывании;
• тормозной диск с фрикционными накладками, обеспечивающий прямое механическое торможение;
• пружинный механизм, замыкающий тормоз при отключении питания и обеспечивающий его безопасное удержание;
• демпфирующие и шумопоглощающие прокладки для минимизации вибраций и шума при работе;
• опциональные узлы контроля износа, сигнализирующие о достижении критического состояния тормозного слоя;
• регулировочные болты для точной настройки воздушного зазора между якорем и тормозной поверхностью.

Принцип работы

Принцип действия тормоза BFK458-06E основан на пружинном механизме, удерживающем тормозной диск в замкнутом состоянии при отсутствии напряжения. Ниже кратко перечислены этапы его работы:

• в исходном состоянии, при отсутствии напряжения на катушке, пружины сжимают тормозной диск, прижимая его к якорю, что блокирует вал двигателя;
• при подаче напряжения на катушку создаётся магнитное поле, которое преодолевает усилие пружин и втягивает якорь внутрь корпуса;
• якорь отходит от тормозного диска, освобождая его — вал двигателя получает свободу вращения;
• при снятии напряжения магнитное поле исчезает, пружины возвращают якорь в исходное положение, повторно прижимая тормозной диск к якорной плите;
• весь процесс происходит быстро, без значительного нагрева и с минимальным износом при условии правильной настройки воздушного зазора.

Режимы применения и особенности работы

Тормоз INTORQ BFK458-06E может использоваться в различных режимах, включая:

• режим удержания — фиксирует положение неподвижного вала при выключенном двигателе;
• режим аварийной остановки — активируется при отключении питания в системе, обеспечивая немедленную механическую блокировку;
• режим динамического торможения — применяется в циклических механизмах с частыми стартами и остановками;
• режим защиты — предотвращает вращение при отключении электропитания, обеспечивая дополнительную безопасность персонала.

Особое внимание при использовании следует уделить следующим моментам:

• регулярная проверка и корректировка воздушного зазора;
• использование демпфирующих устройств при частых циклах включения/отключения;
• контроль нагрева катушки при длительной непрерывной работе;
• правильный выбор демпфирующего модуля или схемы понижения напряжения для увеличения срока службы катушки.

Области применения

INTORQ BFK458-06E находит широкое применение в отраслях, где необходима точная фиксация и надёжная остановка:

• подъёмно-транспортное оборудование — лебёдки, тали, краны;
• станки с ЧПУ и обрабатывающие центры — фиксация шпинделей, осей, рабочих платформ;
• конвейерные системы — остановка при аварийных сигналах или при перегрузке;
• промышленные роботы — удержание исполнительных механизмов в статичном положении;
• лифты, подъемники и платформы — обеспечение безопасности при остановке и удержании груза.

Преимущества применения

Использование тормозного модуля INTORQ BFK458-06E даёт ряд практических преимуществ:

• высокая надёжность и износостойкость при длительной работе;
• компактные размеры при хороших характеристиках удержания;
• простота монтажа, настройки и технического обслуживания;
• универсальность в применении с широким спектром электродвигателей;
• низкий уровень шума и вибраций при срабатывании;
• возможность интеграции в цепи безопасности и аварийной остановки.

Таким образом, электромагнитный тормоз INTORQ BFK458-06E представляет собой сбалансированное решение для промышленных задач, где важна безопасность, точность остановки и удержания вращающихся компонентов. Его надёжная конструкция, продуманная модульность и хорошие эксплуатационные характеристики делают его востребованным элементом в современном машиностроении и автоматизации.
