Энергетические установки и UPS-системы с модулем Infineon Eupec FF300R12KE3
В системах силовой электроники ключевыми компонентами остаются IGBT‐модули — мощные транзисторы, способные выдерживать высокие напряжения и токи. Одним из таких надежных и проверенных решений является Infineon Eupec FF300R12KE3. Этот модуль представляет собой IGBT‐транзистор с диодами обратного тока, ориентированный на применение в инверторах, преобразователях частоты, импульсных источниках питания, а также в тяговых установках и энергетике.
Основные электрические характеристики
Infineon FF300R12KE3 — это модуль IGBT третьего поколения, выполненный на базе технологии NPT с низким уровнем потерь. Он рассчитан на работу при высоких токах и напряжениях, что делает его пригодным для широкого спектра задач:
- Максимальное коллекторное напряжение — 1200 В;
- Номинальный ток коллектора (DC) — 300 А при температуре корпуса 25 C;
- Импульсный ток коллектора (Tp = 1 мс) — до 600 А;
- Пороговое напряжение управления (V_GE(th)) — 5...7 В;
- Максимальное напряжение между затвором и эмиттером — ±20 В;
- Типовой спад напряжения на IGBT при токе 300 А — 2,1...2,6 В;
- Потери включения и выключения — низкие, обеспечивают высокую эффективность при коммутации;
Встроенные диоды обратного тока с малым временем восстановления (trr), позволяющие снизить коммутационные потери в инверторных схемах.
Конструктивные особенности и исполнение

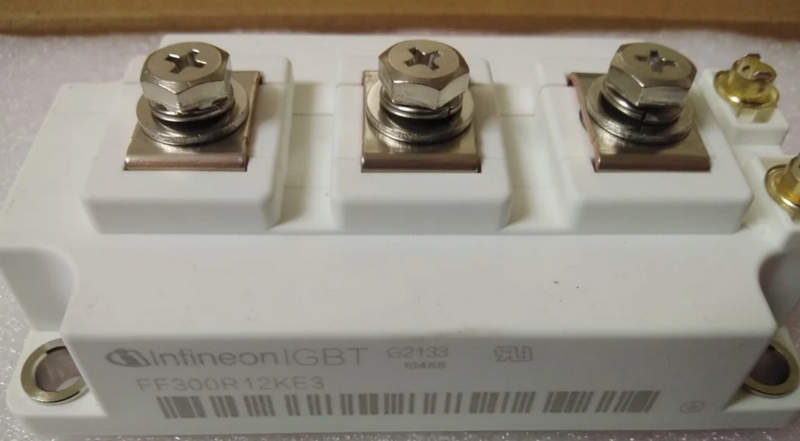

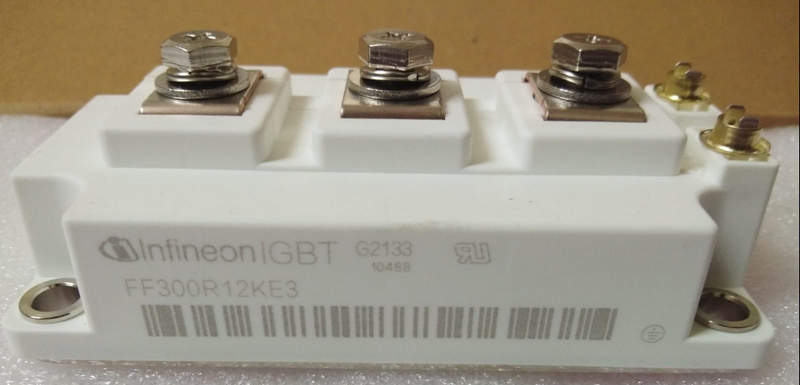

Транзистор FF300R12KE3 выполнен в стандартном модульном корпусе EconoDUALTM — популярном форм-факторе в индустрии силовой электроники. Это обеспечивает совместимость с различными монтажными платформами, а также упрощает интеграцию в существующие системы:
- Корпус выполнен из термостойкого компаунда, устойчивого к вибрациям, пыли и влаге;
- Наличие предварительно зафиксированной медной основы (DCB‐подложка), способствующей эффективному тепловыведению;
- Контакты коллектора и эмиттера реализованы в виде винтовых зажимов, что облегчает установку и подключение;
- Затвор выведен отдельно, имеется обратная связь и встроенная защита от перегрузки по напряжению;
- Поддержка крепления к радиатору через плоское основание, обеспечивающее равномерный тепловой контакт.
Принципы работы и внутренняя структура
FF300R12KE3 представляет собой двухполюсный модуль, содержащий два IGBT‐транзистора с антипараллельными диодами. Принцип работы основан на управлении напряжением затвор-эмиттер. Под подачей напряжения на затвор открывается токовый канал между коллектором и эмиттером, обеспечивая протекание основного тока:
- Технология NPT (Non Punch Through) позволяет уменьшить толщину кристалла и сократить потери на включение и выключение;
- Биполярная структура IGBT обеспечивает высокий ток при низком напряжении насыщения, что снижает тепловые потери;
- Антипараллельные диоды позволяют эффективно рекуперировать энергию в инверторных схемах, уменьшая потребность во внешних схемах защиты;
- Использование технологии софт-свича (мягкого переключения) минимизирует скачки напряжения и снижает электромагнитные помехи.
Режимы эксплуатации и тепловые режимы
Для достижения максимального срока службы и эффективности необходимо строго соблюдать допустимые режимы эксплуатации и следить за температурным режимом модуля:
- Рабочая температура корпуса — от –40 до +150 C;
- Максимальное допустимое тепловое сопротивление переход–корпус — 0,065 K/Вт;
- Минимально рекомендуемый коэффициент охлаждения — не менее 3 м/с при воздушном охлаждении;
- Не допускается длительное нахождение при превышении температуры корпуса 125 C;
- Периодическая термодиагностика системы обязательна при эксплуатации в тяговых и промышленных преобразователях.
Области применения
FF300R12KE3 широко используется в следующих системах:
- Инверторы в фотоэлектрических системах и ветрогенераторах;
- Приводы переменного тока с регулированием частоты (VFD, FC‐преобразователи);
- Электротранспорт: тяговые инверторы, рекуперация энергии торможения;
- Системы управления электроприводами промышленных станков и роботов;
- Высокомощные блоки бесперебойного питания и промышленные ИБП;
- Преобразователи энергии в системах HVDC.
Преимущества применения FF300R12KE3
Применение данного модуля обеспечивает ряд эксплуатационных и конструктивных преимуществ:
- Высокий уровень энергоэффективности за счёт низких коммутационных потерь;
- Устойчивость к перегрузкам и тепловым воздействиям благодаря качественной сборке и эффективному тепловыведению;
- Модульная конструкция упрощает монтаж, техобслуживание и замену;
- Совместимость с большинством промышленных драйверов затвора IGBT‐серии;
- Сниженные электромагнитные помехи благодаря технологии мягкого переключения;
- Долговечность при эксплуатации в условиях вибраций, пыли и температурных колебаний.
Таким образом, Infineon Eupec FF300R12KE3 — это надёжный и эффективный транзисторный модуль, подходящий для большинства промышленных применений, требующих высокой мощности, устойчивости и гибкости. Его широкая область применения, устойчивость к перегрузкам и продуманная конструкция делают его оптимальным выбором для профессиональной силовой электроники.
