Оптимизация энергопотребления с транзистором Infineon IRF7342TRPBF

Полупроводниковые приборы с малым сопротивлением открытого канала и высокой надёжностью активно применяются в импульсных источниках питания, распределённых системах управления и коммутационных блоках. В этом контексте транзистор IRF7342TRPBF, разработанный компанией Infineon, представляет собой востребованное решение, объединяющее два МОП-канальных ключа в одном корпусе. Компонент IRF7342TRPBF представляет собой интегральную сборку из двух МОП-транзисторов с канавочным затвором (Trench MOSFET) типа N-канал, предназначенную для работы в низковольтных приложениях. Он поставляется в компактном корпусе типа SO-8 и используется в схемах DC-DC преобразователей, коммутационных устройствах, инверторах, контроллерах питания ноутбуков и бытовой электроники. Сборка ориентирована на реализацию топологий с верхним и нижним ключом, при этом транзисторы имеют различное сопротивление канала, оптимизированное под соответствующую роль в схеме.

Основные электрические параметры

Ниже представлены ключевые электрические параметры транзистора IRF7342TRPBF, определяющие его поведение в различных режимах работы:

• максимальное напряжение сток-исток для обоих ключей — 55 В;
• допустимый ток стока при 25 C — 5,4 А для верхнего ключа, 6,5 А для нижнего;
• импульсный ток стока (пиковая нагрузка) — до 20 А (зависит от длительности импульса);
• максимальное сопротивление открытого канала RDS(on) — 0,055 Ом (верхний ключ при VGS = 10 В), 0,025 Ом (нижний ключ при VGS = 10 В);
• пороговое напряжение включения (VGS(th)) — от 1 до 3 В, типичное значение — 2 В;
• рассеивание мощности — до 2,5 Вт при установке на плату с хорошим теплоотводом.

Такие параметры делают транзистор пригодным для работы в импульсных преобразователях с токами до 5–6 ампер, с хорошим контролем нагрева за счёт низкого RDS(on) и возможности кратковременной перегрузки.

Конструктивные особенности

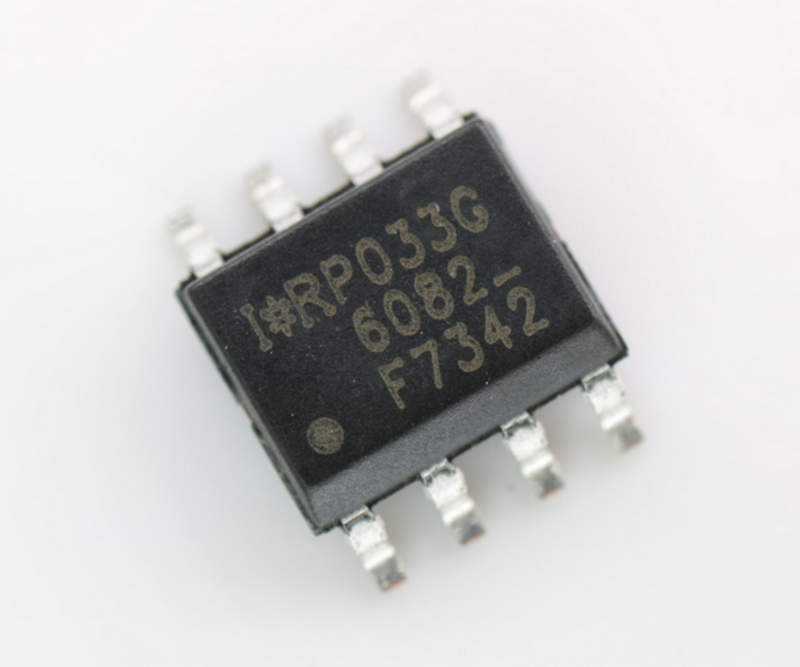

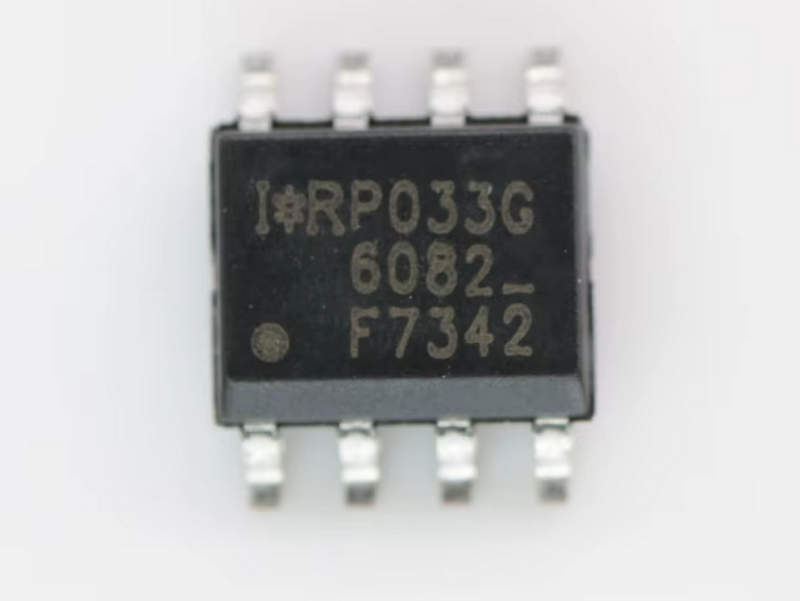

Корпус SO-8 обеспечивает удобство монтажа в условиях плотной разводки печатных плат. Он включает восемь выводов: по три вывода на каждый из транзисторов (затвор, сток, исток), один общий вывод стока нижнего ключа и дополнительный вывод истока верхнего ключа. Такое исполнение обеспечивает:

• минимизацию паразитных индуктивностей;
• снижение теплового сопротивления между кристаллом и платой;
• возможность развести топологию преобразователя с высокой плотностью монтажа;
• простоту монтажа на SMD-оборудовании.

Внутренне каждый транзистор выполнен по технологии Trench MOSFET, что позволяет уменьшить длину канала и снизить сопротивление при открытии, обеспечив низкие потери мощности.

Принцип действия и режимы работы

IRF7342TRPBF применяется в качестве парного ключа, где один транзистор работает в качестве верхнего (high-side), а второй — в качестве нижнего (low-side) ключа. Такая компоновка характерна для полумостовых и синхронных понижающих преобразователей. В режиме понижения напряжения (step-down) схема работает следующим образом:

• верхний ключ открывается, подавая входное напряжение на нагрузку, пока нижний закрыт;
• по завершении импульса верхний ключ закрывается, нижний открывается, замыкая цепь через индуктивную нагрузку и обеспечивая ток через дроссель;
• поочередное переключение транзисторов обеспечивает формирование стабилизированного выходного напряжения с минимальными потерями энергии.

Возможны и другие режимы — например, преобразование boost или управление питанием периферийных цепей. В зависимости от логики управления можно реализовать:

• широтно-импульсную модуляцию;
• синхронное выпрямление;
• защиту от перегрузки и перегрева (во внешней обвязке);
• энергосберегающий режим с отключением верхнего ключа.

Типичные области применения

Благодаря высокой плотности упаковки и сбалансированным характеристикам IRF7342TRPBF используется в таких областях:

• импульсные DC-DC преобразователи в ноутбуках и планшетах;
• управление питанием графических процессоров, микросхем и модемов;
• инверторы для светодиодной подсветки и LCD-панелей;
• системы стабилизации напряжения аккумуляторных батарей;
• портативная электроника и коммутационные платы питания;
• низковольтные телекоммуникационные и автомобильные системы.

Низкое сопротивление канала и компактный корпус обеспечивают высокую эффективность при ограниченном тепловыделении.

Преимущества использования

IRF7342TRPBF обеспечивает ряд преимуществ при проектировании компактных и эффективных преобразователей:

• объединение двух ключей в одном корпусе сокращает количество компонентов и упрощает разводку платы;
• низкое RDS(on) минимизирует тепловые потери, повышает КПД и снижает требования к радиаторам;
• широкий диапазон допустимых напряжений делает устройство универсальным в применении;
• совместимость с низковольтной логикой позволяет управлять транзисторами напрямую от контроллеров 3,3 В или 5 В;
• надежность и стабильность параметров обеспечивают длительную работу в условиях многократных коммутаций и пусковых токов.

Таким образом, IRF7342TRPBF — это надежное и эффективное решение для построения низковольтных преобразователей с высокой плотностью интеграции. Его параметры и конструкция позволяют проектировать компактные и энергоэффективные устройства питания, сокращая габариты схем и снижая теплопотери. Комбинация двух N-канальных транзисторов в одном корпусе делает его отличным выбором для синхронных DC-DC преобразователей, управляемых от цифровой логики или специализированных драйверов.
