Управление мощностью 1000 В с транзистором STW11NK100Z

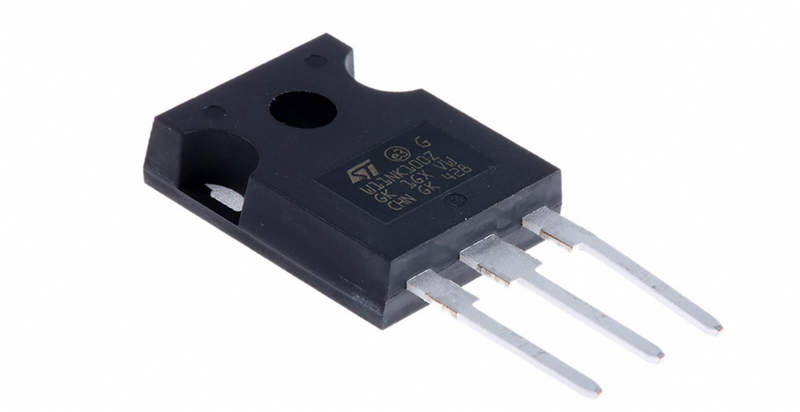

Транзистор STMicroelectronics STW11NK100Z относится к категории мощных MOSFET-транзисторов с вертикальной структурой канала типа N и разработан с учетом требований к работе в высоковольтных и высоконагруженных цепях. Благодаря высокой степени надежности, термостойкости и устойчивости к перенапряжениям, он активно применяется в индустриальных преобразователях, импульсных источниках питания, сварочном оборудовании, индукторных нагревателях и моторных приводах.
Ключевые электрические параметры
Технические характеристики STW11NK100Z ориентированы на стабильную работу при напряжении стока-истока до 1000 В, что делает его пригодным для эксплуатации в мощных однофазных и трехфазных цепях. Максимальный допустимый ток стока составляет 11 А, что обеспечивает уверенную коммутацию средне- и высокомощных нагрузок. Пороговое напряжение на затворе лежит в пределах от 2 до 4 В, что гарантирует адекватное переключение с типовыми драйверами управления. Сопротивление открытого канала при уровне затвор-исток 10 В не превышает 1 Ом, что минимизирует потери на рассеяние мощности при прохождении тока в проводящем состоянии.
Для эффективного управления тепловыми режимами транзистор способен рассеивать до 300 Вт при оптимальном тепловом сопротивлении корпуса к радиатору порядка 0,5 C/Вт. Максимально допустимая температура перехода достигает 150 C, что допускает кратковременную работу в условиях перегрева, характерных для импульсных и пиковых режимов. Устойчивость к перегрузкам достигается за счет минимального теплового дрейфа параметров и стабильной работы при резких изменениях тока и напряжения.
Конструкция и особенности корпуса

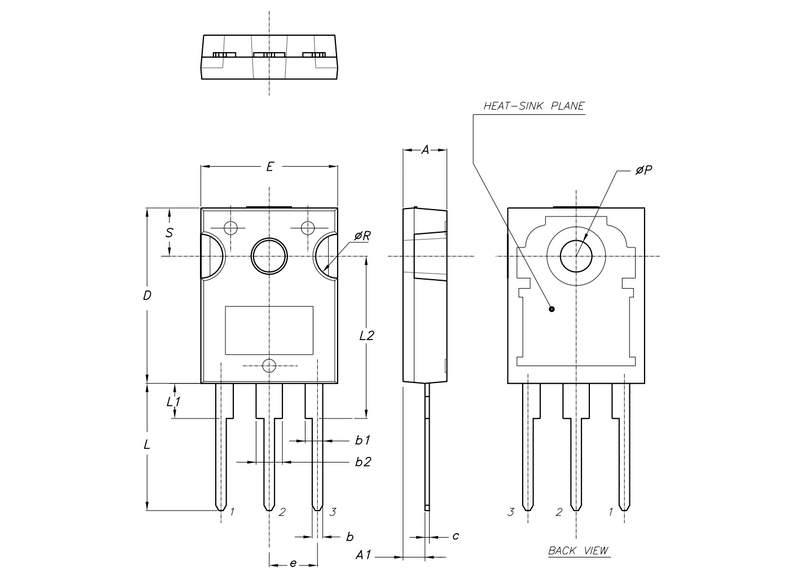

STW11NK100Z выпускается в прочном пластиковом корпусе TO-247, допускающем установку на радиатор через изолирующую или теплопроводящую прокладку. Большая площадь основания корпуса позволяет равномерно распределять тепловой поток, возникающий в момент рассеяния высокой мощности. Выводы обладают повышенной механической прочностью и позволяют надёжно впаивать компонент в силовую плату или фиксировать в зажимных колодках. Материал корпуса устойчив к вибрациям, механическим нагрузкам и влаге, что повышает общее качество работы в условиях пыли и влажности.
Транзистор отличается высокой скоростью коммутации, что выражается в малом времени нарастания и спада тока при переходе между открытым и закрытым состоянием. Типичное время включения находится на уровне десятков наносекунд, что важно для схем импульсного преобразования, особенно в ключевых источниках питания и DC/DC-конвертерах. Встроенный диод Шоттки в канале защищает транзистор от обратных выбросов напряжения, возникающих при отключении индуктивной нагрузки. Заряд затвора составляет порядка 35 нКл, что позволяет использовать маломощные драйверы, без риска перегрева управляющих цепей.
Защита и устойчивость к воздействию среды
Благодаря встроенной защите от электростатического разряда и высокой пробивной способности, STW11NK100Z демонстрирует устойчивость к типичным внешним воздействиям. Возможность работы в агрессивной среде обусловлена герметичностью корпуса и устойчивостью к коррозии выводов. Надежность контактов подтверждается циклическими испытаниями на температурный дрейф и термошоки, характерные для промышленных условий эксплуатации.
Области применения и типовые задачи
Компонент применяется в высоковольтных импульсных преобразователях, где требуется надёжное и быстрое управление мощными индуктивными нагрузками. Часто используется в сварочных аппаратах, преобразователях напряжения, электроприводах постоянного и переменного тока, промышленных источниках питания, устройствах бесперебойного питания, инверторах солнечных батарей и электрокаров. Подходит для включения в топологии мостовых и полу-мостовых схем с жесткими требованиями к времени отклика и снижению потерь.
Обычно транзистор работает в ключевом режиме, чередуя состояние насыщения и отсечки. При открытии канала обеспечивается минимальное падение напряжения, а закрытие происходит практически мгновенно, что снижает тепловые потери. Сопряжение с затворным драйвером осуществляется с учетом времени зарядки и разрядки затвора, а также требований к напряжению управления. Часто предусматривается цепь демпфирования или ограничивающий резистор на затворе, чтобы избежать паразитных колебаний и высокочастотных выбросов.
Преимущества по сравнению с аналогами
Высокая пробивная способность и относительно низкое сопротивление канала обеспечивают устойчивость к лавинным перенапряжениям, даже при кратковременных переходных процессах. Компактность корпуса при высокой мощности рассеяния выгодно выделяет компонент среди аналогов. Наличие встроенного диода снижает количество внешних компонентов, а высокая частота коммутации открывает возможности для уменьшения габаритов фильтрующих элементов в схеме. Универсальность применения делает его пригодным как для однофазных, так и для трехфазных применений с изменяемой частотой.
Таким образом, STMicroelectronics STW11NK100Z — это мощный и надёжный MOSFET, предназначенный для жестких условий эксплуатации и применения в сложных электронных системах. Высокое рабочее напряжение, быстрый отклик, устойчивость к перегрузкам и минимальные потери делают его логичным выбором для проектировщиков и инженеров, работающих в области силовой электроники. Его широкая применимость и доступность на рынке делают компонент одной из основ надёжной и высокоэффективной схемотехники в современной индустрии.
