STMicroelectronics OSG60R092H — силовой транзистор для высокоэффективной промышленной электроники

Транзистор STMicroelectronics OSG60R092H представляет собой современный силовой компонент, выполненный по технологии SuperMESH, и предназначен для применения в импульсных источниках питания, преобразователях энергии, промышленных инверторах, LED-драйверах и других устройствах, где требуется высокая коммутационная скорость, минимальные потери мощности и стабильная работа при повышенных напряжениях. Компактность, технологичность и сбалансированные электрические параметры делают этот MOSFET особенно востребованным при проектировании современной силовой электроники.

Технические характеристики транзистора

В этом разделе подробно перечислены ключевые электрические и тепловые параметры, определяющие поведение OSG60R092H в различных режимах:

• максимальное допустимое напряжение сток-исток составляет 600 В, что позволяет применять его в сетевых схемах с высоким уровнем входного напряжения;
• сопротивление открытого канала при VGS = 10 В находится на уровне 0,092 Ом, что указывает на относительно низкие потери при включенном состоянии;
• максимальный непрерывный ток стока составляет 41 А при температуре корпуса 25 C, что обеспечивает хорошую нагрузочную способность при достаточном охлаждении;
• импульсный ток стока способен достигать значений до 164 А, что расширяет возможности применения транзистора в импульсных режимах;
• максимальное напряжение затвор-исток ограничено ±20 В, что является стандартным для MOSFET данной категории;
• пороговое напряжение открывания затвора находится в диапазоне от 2 до 4 В, что позволяет использовать OSG60R092H с широким спектром драйверов и управляющих микросхем;
• входная емкость (Ciss) составляет приблизительно 2700 пФ, что определяет динамическое поведение и влияет на потери при переключении;
• рассеивание мощности достигает 300 Вт при температуре корпуса 25 C, что требует соответствующего теплового интерфейса;
• тепловое сопротивление корпус–окружающая среда не превышает 0,5 C/Вт при установке на радиатор, что позволяет эффективно управлять тепловыми нагрузками;
• времена включения и выключения находятся в пределах 30–70 нс, что обеспечивает высокую частоту коммутации и уменьшает потери при переключении.

Конструктивные особенности корпуса и монтажа

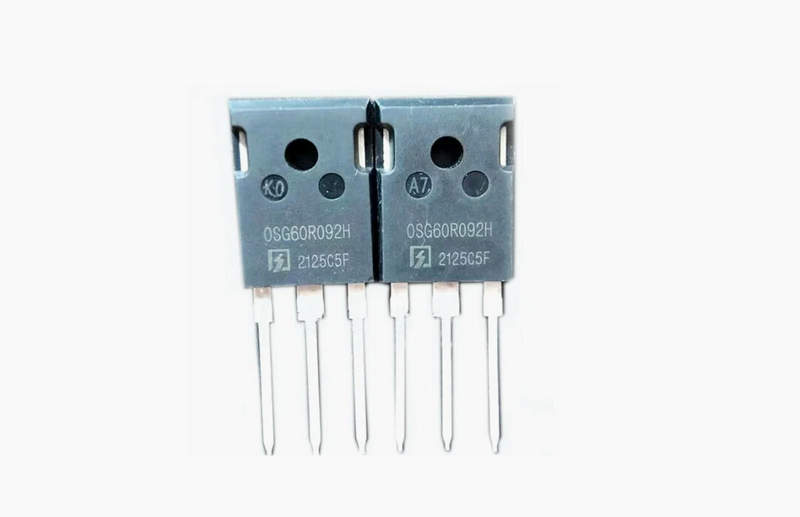

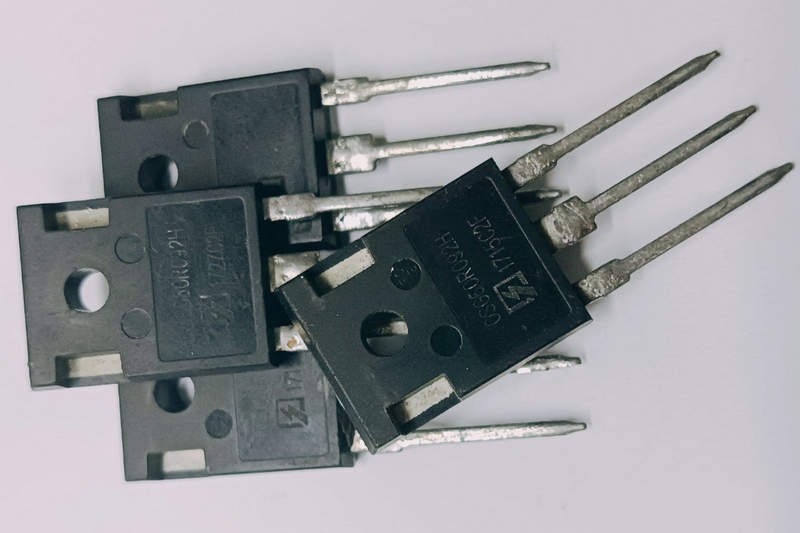

Корпус OSG60R092H выполнен в формате TO-247, что делает его удобным для установки в мощные силовые модули и обеспечивает оптимальную теплопередачу при использовании стандартных радиаторов. Следующие характеристики играют важную роль в монтаже и эксплуатации:

• металлическая задняя пластина корпуса напрямую соединена с выводом стока, что требует соблюдения требований по гальванической развязке при монтаже на заземлённые радиаторы;
• длинные, мощные выводы позволяют использовать компонент в устройствах с высокими токами без риска перегрева или разрушения выводов при пайке;
• форм-фактор TO-247 облегчает установку транзистора в печатные платы и силовые модули с вертикальной ориентацией;
• используемый компаунд и упаковка обеспечивают надёжную изоляцию и стойкость к термоциклированию в промышленных условиях.

Электрические режимы работы

OSG60R092H способен функционировать в широком спектре режимов, что делает его универсальным решением в силовой электронике. Рассмотрим его поведение в типовых условиях эксплуатации:

• в линейном режиме транзистор может использоваться как управляемый резистор с ограниченной мощностью рассеяния;
• в ключевом режиме он демонстрирует высокую эффективность за счёт быстрого перехода между состояниями насыщения и отсечки;
• при работе на высоких частотах (до сотен кГц) эффективное управление затвором становится особенно важным для снижения коммутационных потерь;
• в импульсных схемах (например, в ШИМ-контроллерах) транзистор способен выдерживать резкие фронты тока и напряжения, сохраняя стабильную характеристику переключения;
• в релейных аналогах и схемах защиты может применяться как полупроводниковый ключ с высокой надёжностью и длительным сроком службы.

Принципы управления затвором

Правильное управление затвором критично для обеспечения стабильной работы MOSFET. Следует учитывать ряд принципиальных особенностей:

• при включении необходимо обеспечить быстрое нарастание напряжения на затворе, чтобы минимизировать потери при переходе из закрытого состояния в открытое;
• при выключении важно обеспечить быструю разрядку затворной ёмкости, иначе возможны длительные переходные процессы и частичное открытие транзистора;
• для минимизации помех и паразитных включений желательно использовать затворный резистор, а в некоторых случаях и затворный драйвер с токовым ограничением;
• затвор должен быть защищён от перенапряжений с помощью стабилитронов или TVS-диодов, особенно при высоковольтной коммутации;
• желательно избегать длинных сигнальных трасс между драйвером и затвором, так как они увеличивают паразитную индуктивность и могут вызывать осцилляции.

Области применения

Транзистор STMicroelectronics OSG60R092H благодаря своим характеристикам применим в широком спектре устройств силовой электроники. Ниже перечислены типовые области использования:

• импульсные блоки питания среднего и высокого класса с входным напряжением до 400–450 В;
• сетевые адаптеры и зарядные станции для промышленного оборудования и электромобилей;
• инверторы для солнечных панелей и ветроэнергетических установок, работающие в диапазоне 300–600 В;
• светодиодные драйверы большой мощности с коррекцией коэффициента мощности (PFC);
• преобразователи постоянного тока (DC-DC и DC-AC) в телекоммуникационных и серверных системах;
• силовые коммутаторы и электронные контакторы для систем промышленной автоматизации;
• источники бесперебойного питания и резервные системы в критических объектах.

Преимущества применения

Выбор данного MOSFET оправдан рядом значимых преимуществ, обеспечивающих как техническую, так и экономическую эффективность:

• сочетание высокого напряжения пробоя и низкого сопротивления открытого канала;
• высокая импульсная нагрузочная способность без риска теплового пробоя;
• устойчивость к паразитным осцилляциям за счёт оптимизированной геометрии структуры;
• широкий температурный диапазон работы без деградации характеристик;
• совместимость с распространёнными драйверами затвора и управляющими контроллерами;
• надежная конструкция корпуса TO-247, рассчитанная на длительную эксплуатацию в тяжёлых условиях;
• низкий уровень потерь на переключение, позволяющий повысить КПД конечного устройства.

Таким образом, OSG60R092H — это мощный и надёжный MOSFET-транзистор, предназначенный для применения в современных высокоэффективных схемах преобразования энергии. Его конструктивные и электрические параметры обеспечивают широкие возможности для инженеров при проектировании источников питания, преобразователей, инверторов и других устройств силовой электроники. Совместимость с промышленными стандартами, стабильность характеристик и высокая энергоэффективность делают этот компонент одним из лучших выборов в своём классе.
