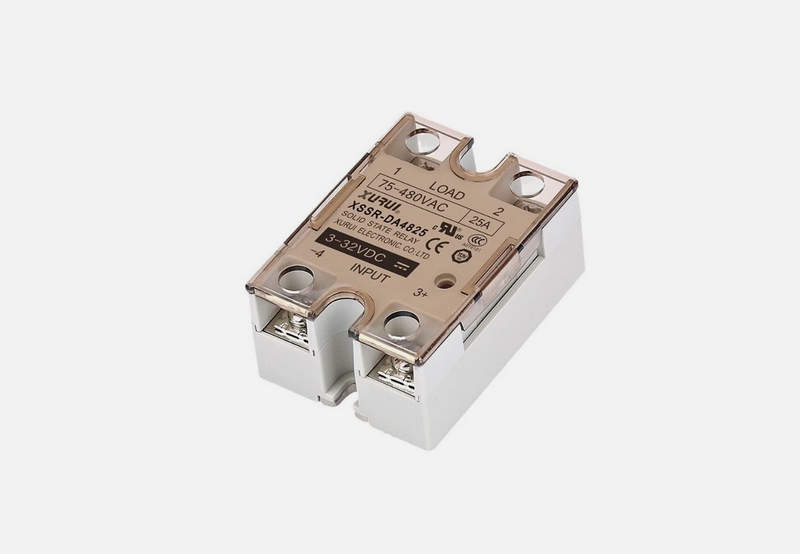

Твердотельное реле XSSR-DA4825 — стабильность под нагрузкой

Современные системы управления всё чаще требуют применения безмеханических, долговечных и быстродействующих компонентов. Одним из таких устройств является твердотельное реле XSSR-DA4825 — компактный, универсальный прибор для коммутации нагрузок переменного тока. Благодаря своей конструкции оно обеспечивает бесконтактное переключение, что особенно ценно в условиях вибраций, запылённости и интенсивного тепловыделения.

Технические характеристики

Ниже перечислены ключевые параметры, которые определяют возможности реле XSSR-DA4825:

• Тип реле: однофазное твердотельное;
• Тип нагрузки: переменного тока;
• Входное напряжение (управление): от 3 до 32 В постоянного тока;
• Выходное напряжение: от 24 до 480 В переменного тока;
• Максимальный коммутируемый ток: 25 А;
• Тип выходного ключа: симистор с опторазвязкой;
• Тип управления: оптический триггер (оптопара);
• Индикация состояния: встроенный светодиод;
• Охлаждение: пассивное, с возможностью установки радиатора;
• Электрическая изоляция: до 2500 В между входом и выходом;
• Монтаж: на винты или с применением термопроводящей пасты на радиатор.

Данные параметры позволяют использовать реле в системах промышленной автоматизации, в бытовых установках, а также в устройствах управления нагревателями, освещением и электродвигателями с небольшими пусковыми токами.

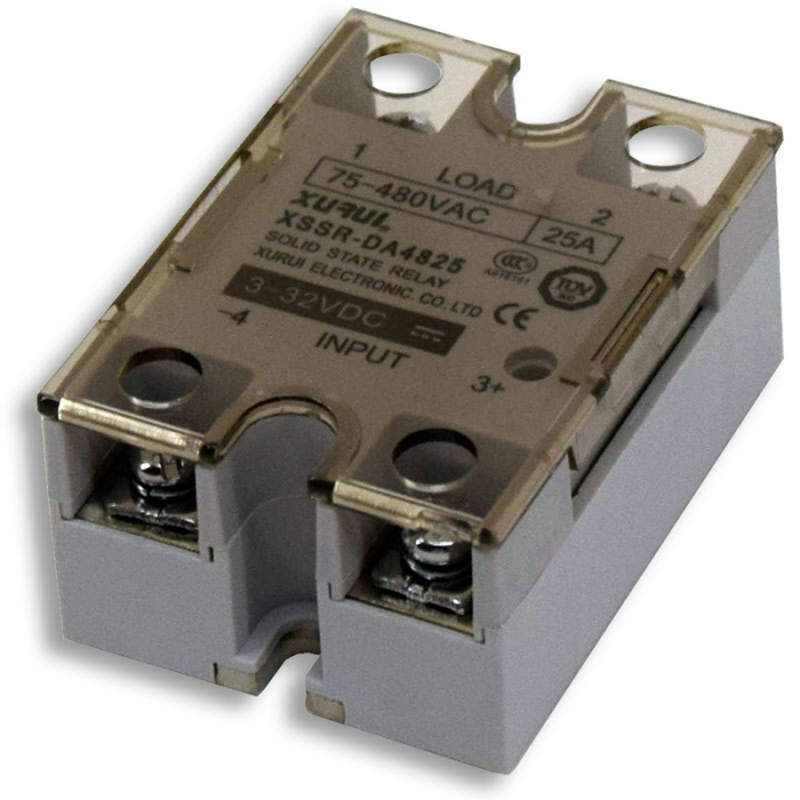

Конструктивные особенности

Конструкция твердотельного реле отличается простотой и надёжностью. Ниже перечислены ключевые элементы конструкции:

• Корпус: термостойкий пластик с металлической пластиной основания, обеспечивающей теплоотвод;
• Контактная группа: отсутствует — вместо неё используется полупроводниковый ключ (обычно симистор или тиристорная сборка);
• Входная схема: включает резистивно-емкостной делитель и оптопару, обеспечивающую полную гальваническую развязку между управляющей цепью и нагрузкой;
• Выходная часть: состоит из силового симистора с фильтрующей RC-цепью, гасящей высокочастотные выбросы;
• Дополнительная индикация: светодиодный индикатор, загорающийся при подаче сигнала на вход.

Такое устройство не требует обслуживания, не имеет движущихся элементов, и, при условии корректного монтажа и охлаждения, может стабильно работать десятки тысяч часов.

Принцип работы

Твердотельное реле XSSR-DA4825 функционирует на основе оптоэлектронного принципа управления с использованием полупроводников. Процесс можно описать следующим образом:

• Подача управляющего сигнала: при подаче напряжения 3–32 В на вход реле, ток проходит через встроенную светодиодную оптопару;
• Гальваническая развязка: свет от светодиода активирует фототранзистор или фототиристор, физически не связанный с входной цепью;
• Коммутация нагрузки: фототиристор или триггер активирует силовой симистор, который замыкает выходную цепь переменного тока;
• Выключение: после снятия управляющего сигнала симистор выключается при прохождении тока через ноль (функция zero-crossing, если реализована), минимизируя помехи и скачки напряжения.

Этот метод позволяет управлять нагрузкой абсолютно бесконтактным способом, что исключает искрение, износ и необходимость обслуживания.

Режимы и условия эксплуатации

Работа реле зависит от окружающей среды и условий монтажа. Ниже перечислены основные режимы и эксплуатационные условия:

• Температурный диапазон: от -30 C до +80 C; при превышении +40 C может потребоваться дополнительное охлаждение;
• Режим коммутации: работа в режиме "включено/выключено" без регулировки фазы (не предназначено для диммирования);
• Тип нагрузки: резистивная (нагреватели, лампы накаливания), частично индуктивная (трансформаторы, вентиляторы);
• Интенсивность использования: до нескольких десятков включений в минуту; не рекомендуется для высокочастотной коммутации;
• Способ охлаждения: при токе свыше 10 А рекомендуется установка на радиатор с теплоотводом от 1,5 до 3,5 C/Вт;
• Защита от перегрева: отсутствует, требуется внешняя термозащита при работе на пределе по току.

Правильный подбор условий установки напрямую влияет на срок службы и надёжность работы реле.

Области применения

Твердотельное реле XSSR-DA4825 широко используется в различных отраслях, где требуется бесшумная и надёжная коммутация. Ниже перечислены типовые сценарии применения:

• Промышленная автоматизация: системы управления обогревом, дозирующими машинами, печами и сушильными камерами;
• Бытовая техника: бойлеры, индукционные плиты, системы "тёплый пол";
• Светотехника: управление мощными лампами, сценическим светом, архитектурной подсветкой;
• HVAC-системы: управление нагревательными элементами и вентиляторами;
• Сельское хозяйство: термостаты, обогреватели теплиц и инкубаторов;
• Энергетика: автоматическое включение/отключение трансформаторных цепей, компенсаторов реактивной мощности.

Универсальность реле позволяет использовать его как в стационарных промышленных установках, так и в мобильных системах.

В целом, твердотельное реле XSSR-DA4825 — надёжное, компактное и эффективное решение для коммутации переменного тока без механических контактов. Оно идеально подходит для задач, где важны высокая скорость, отсутствие шума, долгий срок службы и минимальные требования к обслуживанию. При правильном применении и соблюдении тепловых условий оно обеспечивает стабильную работу даже в сложных производственных условиях.
