Электронное управление трехфазной нагрузкой с реле MS-3DA48100

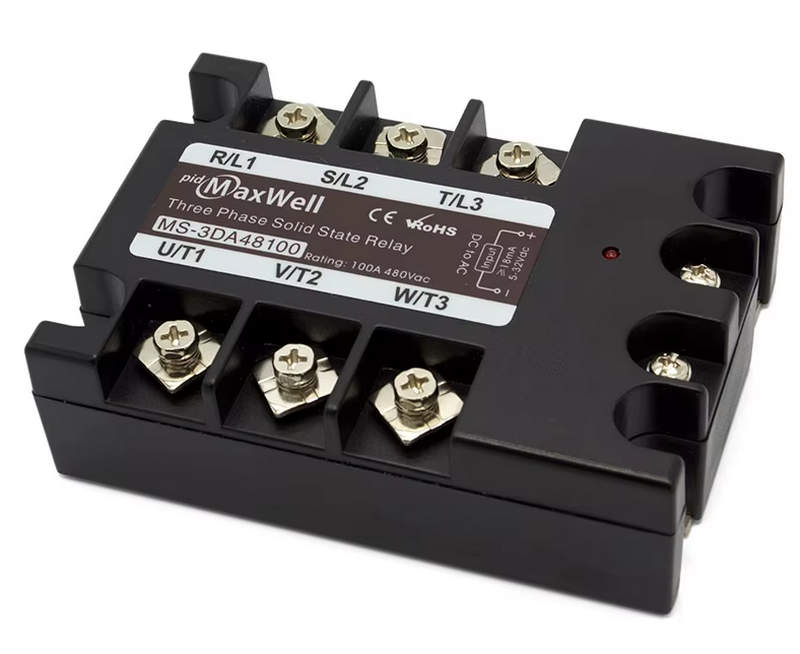

Современные системы автоматизации предъявляют высокие требования к скорости, надежности и долговечности коммутационного оборудования. Особенно это касается элементов управления силовыми цепями, где механические контакты подвержены износу, искрению и ограниченному ресурсу. На смену традиционным электромеханическим реле приходят твердотельные аналоги, среди которых выделяется твердотельное реле Maxwell MS-3DA48100 — компактное и мощное устройство, способное эффективно коммутировать переменные токи в промышленных установках.

Основные технические характеристики

Ниже представлены основные характеристики Maxwell MS-3DA48100:

• Тип реле: трёхфазное твердотельное реле переменного тока;
• Максимальный ток нагрузки: 100 А (при подходящем радиаторе и условиях охлаждения);
• Рабочее напряжение нагрузки: от 48 до 480 В AC;
• Управляющее напряжение (вход): от 4 до 32 В DC;
• Ток управления: не более 25 мА;
• Изоляция вход/выход: оптоэлектронная, с гальваническим разделением;
• Индикация срабатывания: светодиодная (для визуального контроля);
• Монтаж: на плоскую поверхность через крепёжные отверстия; установка радиатора обязательна;
• Охлаждение: пассивное или принудительное (при высокой нагрузке);
• Температурный диапазон эксплуатации: от –20 до +80 C;
• Габариты: типичный корпус стандарта Hockey Puck или алюминиевый прямоугольный блок.

Эти параметры делают реле универсальным решением для включения/отключения трёхфазных нагрузок в широком диапазоне промышленных применений.

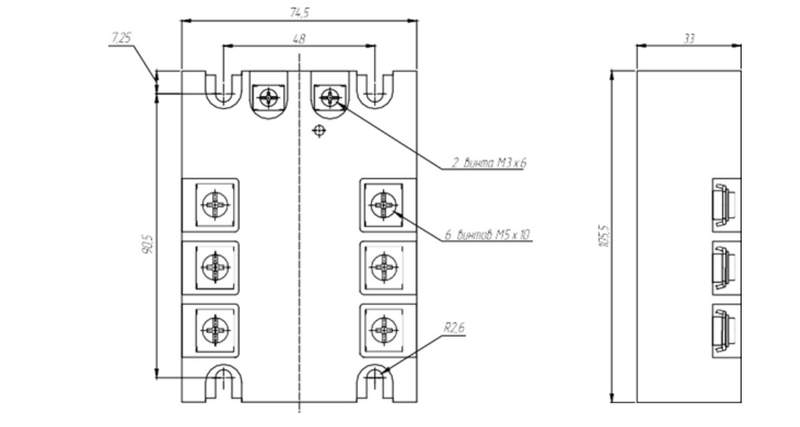

Конструктивные особенности

Реле Maxwell MS-3DA48100 выполнено в герметичном корпусе с отличной теплопроводностью, обеспечивающей эффективный отвод тепла. Ниже перечислены ключевые элементы конструкции:

• Силовые тиристоры (или TRIAC): обеспечивают надёжное переключение фазной нагрузки без дугообразования;
• Оптронный вход: гарантирует электрическую развязку между управляющим сигналом и нагрузкой;
• Металлическое основание: служит для крепления к радиатору и отвода тепла;
• Заливка эпоксидной композицией: защищает от вибрации, пыли и влаги;
• Встроенный элемент триггерной логики: обеспечивает корректное срабатывание при наличии синхронизации с нулевым переходом сетевого напряжения (Zero Crossing Detection).

Такая конструкция позволяет использовать реле в тяжёлых условиях, в том числе на объектах с повышенными требованиями к вибро- и термостойкости.

Принцип работы

Твердотельное реле функционирует по иному принципу, нежели электромеханическое. Ниже рассмотрим этапы включения и выключения Maxwell MS-3DA48100:

• Подача управляющего сигнала: напряжение от 4 до 32 В DC поступает на вход реле;
• Срабатывание оптрона: фототранзистор внутри реле открывается под действием инфракрасного излучения;
• Включение силовых тиристоров: осуществляется запуск всех трёх фаз при следующем нулевом переходе сетевого напряжения;
• Пропуск переменного тока: тиристоры удерживаются открытыми до прохождения каждого полупериода;
• Отключение: при снятии управляющего сигнала тиристоры блокируются на следующем нулевом переходе.

Такой принцип исключает контактное искрение, а также минимизирует тепловые удары и пусковые токи в нагрузке.

Режимы работы

Устройство может использоваться в различных режимах, в зависимости от конфигурации нагрузки:

• Периодическое включение/выключение (On/Off): стандартный режим для управления двигателями, нагревателями и трансформаторами;
• Интервальный режим (циклическое управление): применяется в системах термостатирования, с внешним контроллером;
• ШИМ-регулирование (с помощью частотных управляющих импульсов): возможно при быстродействующем управлении, например, в схемах плавного нагрева.

Важно: реле не рассчитано на коммутацию при нагрузке с высоким коэффициентом искажения (например, сильно индуктивные нагрузки без компенсации).

Области применения

Благодаря высокой надёжности и отсутствию подвижных частей, Maxwell MS-3DA48100 применяется в следующих областях:

• Промышленные печи и термокамеры: включение нагревательных элементов без механических щелчков и износа;
• Станки с ЧПУ и обрабатывающие центры: управление асинхронными двигателями, муфтами, насосами;
• Конвейеры и упаковочные машины: надёжная коммутация в условиях вибрации и загрязнений;
• Системы климат-контроля и вентиляции: управление вентиляторами и компрессорами;
• Автоматические шкафы управления: замена контакторов в ограниченном пространстве, где важна тишина и компактность.

Почему выбирают Maxwell MS-3DA48100

Ниже представлены ключевые преимущества, которые делают данную модель привлекательной для использования:

• Повышенная надёжность: отсутствие изнашиваемых контактов исключает выход из строя из-за нагаров или искрения;
• Мгновенное срабатывание: время переключения — порядка миллисекунд;
• Гальваническая развязка: безопасность оператора и оборудования;
• Компактность: удобно монтировать в щитах с ограниченным пространством;
• Низкий уровень шума: отсутствует акустическое щелканье, характерное для электромеханических реле;
• Устойчивость к агрессивной среде: герметичный корпус не боится пыли и влаги;
• Совместимость с ПЛК: легко управляется с любого стандартного контроллера или выходной платы.

Таким образом, твердотельное реле Maxwell MS-3DA48100 представляет собой современное решение для трёхфазного управления нагрузкой, обеспечивая бесшумную, надёжную и эффективную коммутацию без механических износов. Оно идеально подходит для применения в системах с высокими требованиями к надёжности, безопасности и ресурсу работы. Благодаря своим характеристикам и конструктивным преимуществам, реле может быть успешно интегрировано в самые разные промышленные и коммерческие объекты.
